申请日2015.05.15
公开(公告)日2015.08.19
IPC分类号C02F11/14
摘要
本发明属于污泥处理领域，具体涉及一种污泥调理改性系统，包括用于混合调理剂和污泥的一级改性罐，以及供调理剂和污泥进行反应的二级改性罐，一级改性罐的出料口连通至二级改性罐的进料口;所述一级改性罐中设有第一搅拌装置，二级改性罐中设有第二搅拌装置，且第一搅拌装置的转速大于第二搅拌装置的转速。本发明采用分级调理改性系统，可以实现污泥与调理剂的充分反应，降低调理剂的投加量，同时在针对不同泥质时可以配备不同的调理级数，实现污泥调理改性的最优化经济效益和环保效益。
权利要求书

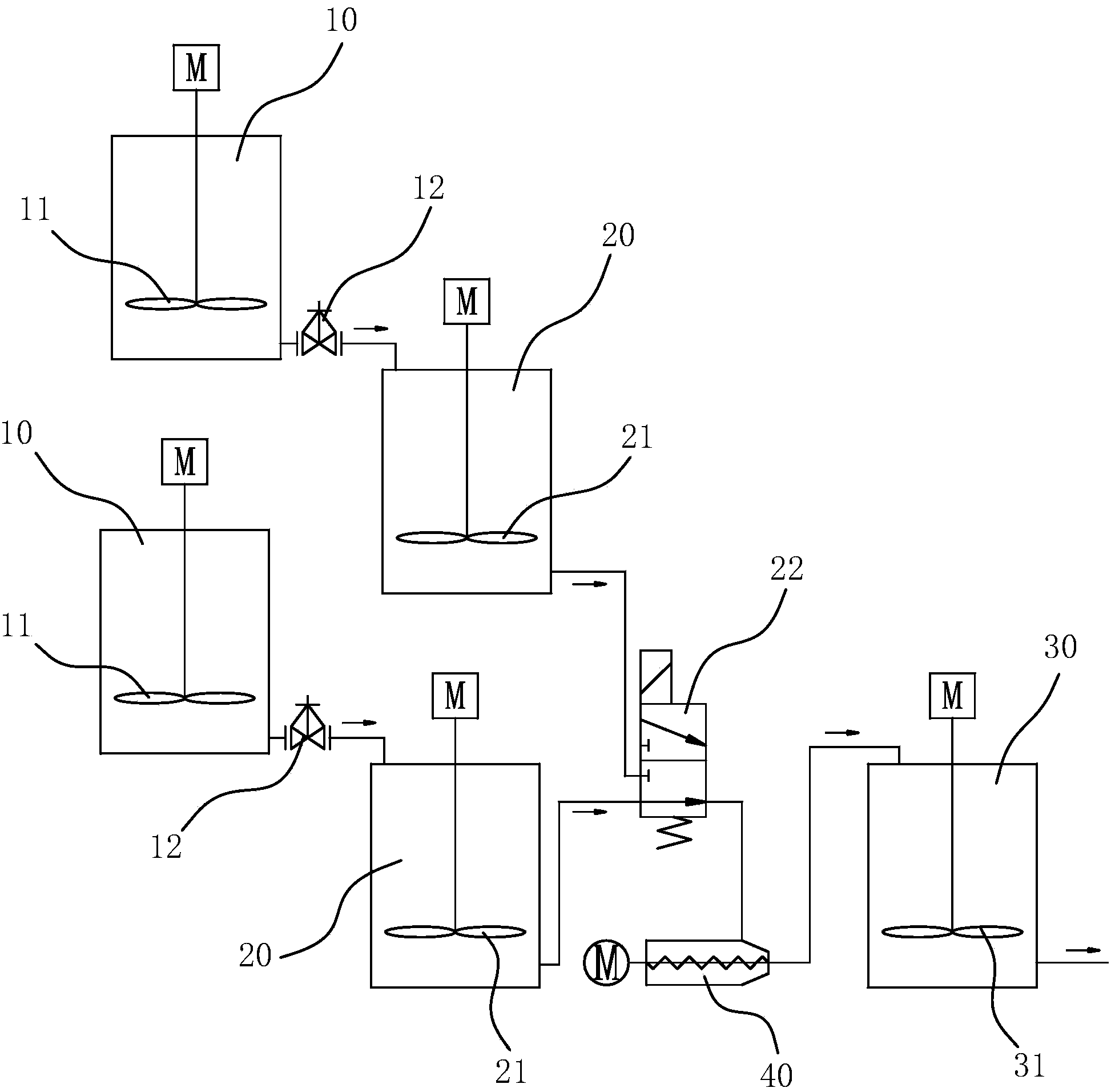

1.一种污泥调理改性系统，其特征在于：包括用于混合调理剂和污 泥的一级改性罐(10)，以及供调理剂和污泥进行反应的二级改性罐 (20)，一级改性罐(10)的出料口连通至二级改性罐(20)的进料口; 所述一级改性罐(10)中设有第一搅拌装置(11)，二级改性罐(20) 中设有第二搅拌装置(21)，且第一搅拌装置(11)的转速大于第二搅 拌装置(21)的转速。
2.根据权利要求1所述的污泥调理改性系统，其特征在于：二级改 性罐(20)的出料口经输送泵(40)连通至污泥存储罐(30)，所述污 泥存储罐(30)中设有用于防止污泥沉淀的低速搅拌装置(31)，所述 污泥存储罐(30)的出料口经供料泵连通至压滤机。
3.根据权利要求2所述的污泥调理改性系统，其特征在于：所述一 级改性罐(10)与二级改性罐(20)呈高低方位布置，一级改性罐(10) 的罐底高于或平齐于二级改性罐(20)的灌顶，所述一级改性罐(10) 的出料口位于罐底处,通过自动控制阀门(12)自流至二级改性罐(20)。
4.根据权利要求3所述的污泥调理改性系统，其特征在于：所述一 级改性罐(10)出料口与二级改性罐(20)进料口之间的管路上设有自 动控制阀门(12)。
5.根据权利要求2所述的污泥调理改性系统，其特征在于：所述一 级改性罐(10)和二级改性罐(20)至少设有两组，各组的二级改性罐 (20)出料口分别单独连通至污泥存储罐(30)或经换向阀(22)并联 后连通至污泥存储罐(30)。
6.根据权利要求1所述的污泥调理改性系统，其特征在于：所述一 级改性罐(10)和二级改性罐(20)的容积均在8m3-30m3之间。
说明书
污泥调理改性系统
技术领域
本发明属于污泥处理领域，具体涉及一种污泥调理改性系统。
背景技术
由于污泥性质的复杂性、多变性和污泥处理过程的不稳定性，在进 行调理改性时需要根据污泥的性质进行搅拌强度以及搅拌时间的选择， 同时为确保调理改性过程的经济性和环保性，需要确定药剂投加的最佳 比例，防止盲目投加大量改性药剂。
原有采用隔膜压滤机进行深度脱水时，采用较大体积的圆形或方形 钢硂结构污泥调理池，通常圆形或方形调理池的容积在100-300m3，采 用该种方式的调理池存在以下缺点：(1)短时间内投加药剂量大，易发 生药剂沉底的形象;(2)因池体容积较大，对搅拌的要求较高，采用常 规的搅拌方式无法搅拌均匀;(3)调理结构形式单一，一旦污泥泥质发 生变化，只能采用粗放式的增加药剂投加量，经济效益较差。
发明内容
本发明的目的是提供一种反应效率高、能够确保持续供料的污泥调 理改性系统。
为实现上述目的，本发明提供了以下技术方案：一种污泥调理改性 系统，包括用于混合调理剂和污泥的一级改性罐，以及供调理剂和污泥 进行反应的二级改性罐，一级改性罐的出料口连通至二级改性罐的进料 口;所述一级改性罐中设有第一搅拌装置，二级改性罐中设有第二搅拌 装置，且第一搅拌装置的转速大于第二搅拌装置的转速。
本发明的技术效果在于：采用分级调理改性系统，可以实现污泥与 调理剂的充分反应，降低调理剂的投加量，同时在针对不同泥质时可以 配备不同的调理级数，实现污泥调理改性的最优化经济效益和环保效 益。
