申请日2015.05.16
公开(公告)日2015.09.16
IPC分类号C02F11/12
摘要
本实用新型公开了一种防飞溅污泥脱水装置，其技术方案要点是，包括污泥脱水机,污泥脱水机包括出水口和排料口，出水口通过管道连接有废水收集槽，排料口下方设置有污泥收集槽，排料口通过螺栓可拆卸固定连接有可伸缩的防护罩，防护罩底端延伸至污泥收集槽内。本实用新型旨在提供一种防飞溅污泥脱水装置，能够防止脱水后的污泥在排料的过程当中发生飞溅，保证污泥能顺利收集到排料口下方的污泥收集槽内，保持周围环境干净卫生。
权利要求书
1.一种防飞溅污泥脱水装置，包括污泥脱水机,所述污泥脱水机包括出水口和排料口，所述出水口通过管道连接有废水收集槽，所述排料口下方设置有污泥收集槽，其特征是：所述排料口通过螺栓可拆卸固定连接有可伸缩的防护罩，所述防护罩底端延伸至所述污泥收集槽内。
2.根据权利要求1所述的一种防飞溅污泥脱水装置,其特征是：所述防护罩包括内外套设的护罩上部和护罩下部，所述护罩上部位于所述污泥收集槽的上方，所述护罩上部底端沿径向向内延伸形成第一限位块，所述护罩下部顶端沿径向向外延伸形成与所述第一限位块相互抵触的第二限位块。
3.根据权利要求1或2所述的一种防飞溅污泥脱水装置,其特征是：所述防护罩呈上大下小的圆台状设置。
说明书
一种防飞溅污泥脱水装置
技术领域
本实用新型涉及一种防飞溅污泥脱水装置。
背景技术
我国污泥无害化能源化利用技术还处于起步阶段，污泥中蕴含着大量的废水，如何将污泥中的废水分离集中处理，再将脱水后的污泥进行能源化循环利用是我国一直在研究的课题。目前，采用最多的方式即利用污泥脱水机对污泥进行脱水处理。传统的污泥脱水机包括出水口和排料口，污泥脱水机内设置有螺旋搅拌机构，污泥在搅拌的过程当中，污泥当中的水分会从出水口排出，脱水后的污泥从排料口排出。但是，目前市场上的污泥脱水机排料口口径很大(为了提高污泥排泄效率，防止堵塞)，但是长度较短，脱水后的污泥在排料过程当中，由于污泥在机体内被不断的翻滚搅拌，从排料口中掉出的污泥很容易发生飞溅，掉出排料口下方的污泥收集槽，对周围环境造成污染。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种防飞溅污泥脱水装置，能够防止脱水后的污泥在排料的过程当中发生飞溅，保证污泥能顺利收集到排料口下方的污泥收集槽内，保持周围环境干净卫生。

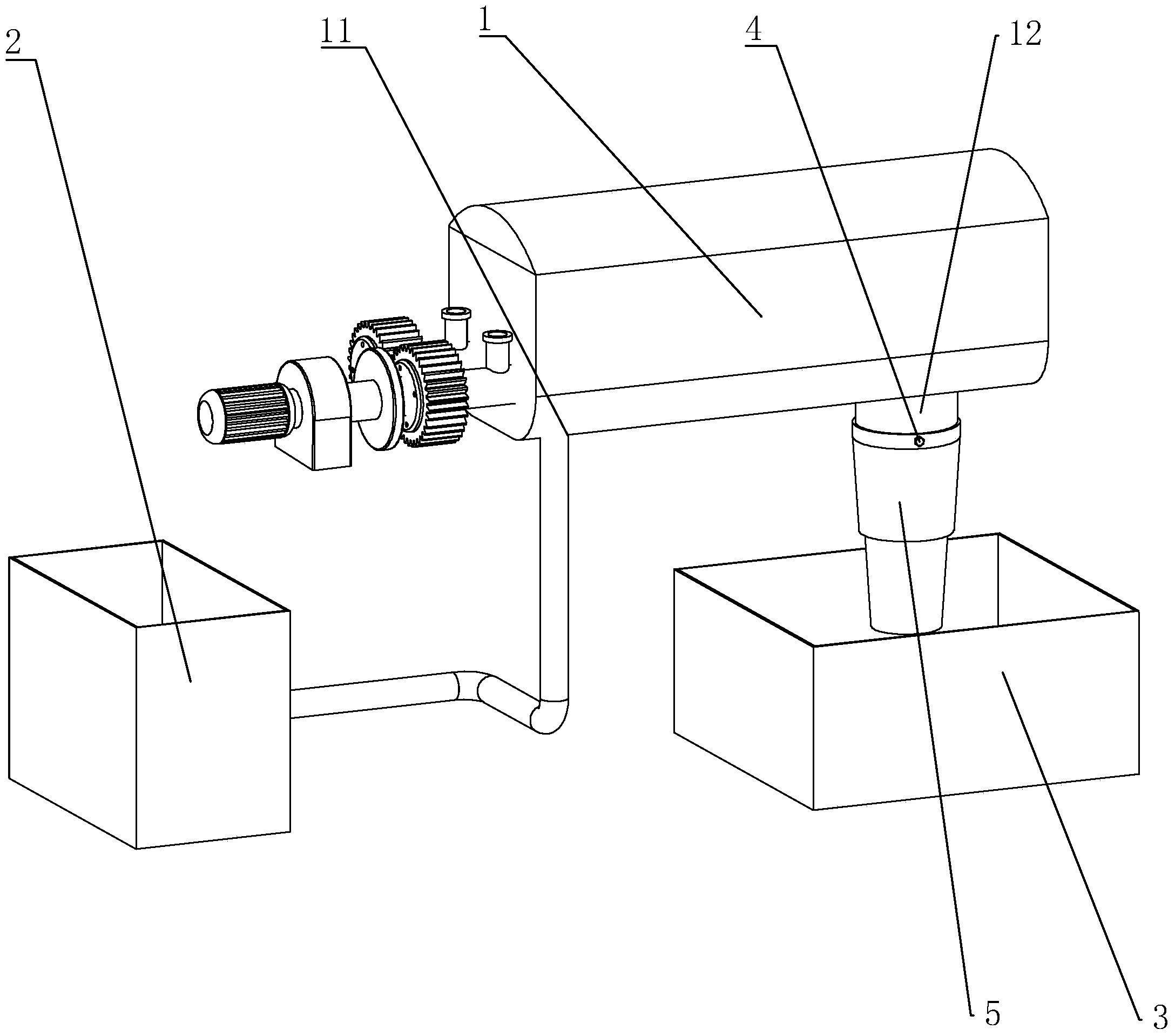

为实现上述目的，本实用新型提供了如下技术方案：一种防飞溅污泥脱水装置，包括污泥脱水机,所述污泥脱水机包括出水口和排料口，所述出水口通过管道连接有废水收集槽，所述排料口下方设置有污泥收集槽，所述排料口通过螺栓可拆卸固定连接有可伸缩的防护罩，所述防护罩底端延伸至所述污泥收集槽内。
优选的，所述防护罩包括内外套设的护罩上部和护罩下部，所述护罩上部位于所述污泥收集槽的上方，所述护罩上部底端沿径向向内延伸形成第一限位块，所述护罩下部顶端沿径向向外延伸形成与所述第一限位块相互抵触的第二限位块。
优选的，所述防护罩呈上大下小的圆台状设置。
该技术方案与现有技术相比具有：能够防止脱水后的污泥在排料的过程当中发生飞溅，通过可伸缩的防护罩将污泥引导至污泥收集槽内，保证污泥能顺利收集到排料口下方的污泥收集槽内，保持周围环境干净卫生。
