申请日2015.05.17
公开(公告)日2015.09.09
IPC分类号C02F9/04
摘要
本实用新型公开一种含酸废水的处理装置，含酸废水经调节池、中和池的调和，自流进入pH调整池，经酸碱调节后废水自流进入氧化池，经曝气氧化后流入絮凝池，经絮凝反应后的废水自流进入沉淀池进行固液分离，沉淀池的上清液自流进入中间水池，经酸碱度调整，再经多介质过滤器过滤截污后排入清水池，进行水回用或排入收纳水体。本实用新型的优点是采用化学沉淀，简单实用，只消耗药剂，处理效果极佳。
权利要求书
1.一种含酸废水的处理装置，其特征在于：含酸废水进入调节池，调节池与中和池连接，中和池和pH调整池连接，pH调整池与氧化池连接，氧化池与絮凝池连接，絮凝池与沉淀池连接，沉淀池与中间水池连接，中间水池与多介质过滤器连接，多介质过滤器与清水池连接，含酸废水经调节池、中和池的调和，自流进入pH 调整池，经酸碱调节后废水自流进入氧化池，经曝气氧化后流入絮凝池，经絮凝反应后的废水自流进入沉淀池进行固液分离，沉淀池的上清液自流进入中间水池，经酸碱度调整，再经多介质过滤器过滤截污后排入清水池，进行水回用或排入收纳水体。
2.根据权利要求1所述的含酸废水的处理装置，其特征在于：所述pH调整池中投入氢氧化钠调节pH值。
3.根据权利要求1所述的含酸废水的处理装置，其特征在于：所述絮凝池中投入聚丙烯酰胺PAM强化絮凝。
4.根据权利要求1所述的含酸废水的处理装置，其特征在于：所述多介质过滤器为石英砂滤器，砂滤器中填充有石英砂滤料，进水自上而下流经滤层，去除水中的悬浮物及粘胶质颗粒。
5.根据权利要求1所述的含酸废水的处理装置，其特征在于：所述调节池内设搅拌中和的预曝气系统。
6.根据权利要求1所述的含酸废水的处理装置，其特征在于：所述沉淀池和多介质过滤器的污泥进入储泥槽，污泥一部分返回至调节池，另一部分经压滤机压滤后外运。
说明书
含酸废水的处理装置
技术领域
本实用新型涉及一种废水的处理装置，特别涉及一种含酸废水的处理装置。
背景技术
目前含酸废水处理装置采用离子交换法、膜法处理，此两种存在运行成本高、膜容易堵、不容易再生的缺点。
实用新型内容
本实用新型是要提供一种效率高、成本低的含酸废水的处理装置。

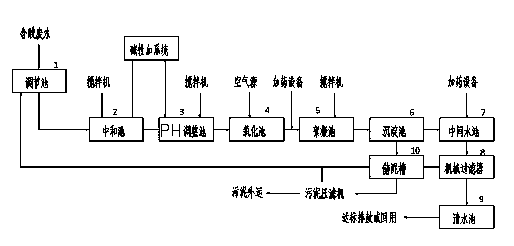

为了解决以上的技术问题，本实用新型提供了一种含酸废水的处理装置，含酸废水进入调节池，调节池与中和池连接，中和池和pH调整池连接，pH调整池与氧化池连接，氧化池与絮凝池连接，絮凝池与沉淀池连接，沉淀池与中间水池连接，中间水池与多介质过滤器连接，多介质过滤器与清水池连接，含酸废水经调节池、中和池的调和，自流进入pH 调整池，经酸碱调节后废水自流进入氧化池，经曝气氧化后流入絮凝池，经絮凝反应后的废水自流进入沉淀池进行固液分离，沉淀池的上清液自流进入中间水池，经酸碱度调整，再经多介质过滤器过滤截污后排入清水池，进行水回用或排入收纳水体。
所述pH调整池中投入氢氧化钠调节pH值。
所述絮凝池中投入聚丙烯酰胺PAM强化絮凝。
所述多介质过滤器为石英砂滤器，砂滤器中填充有石英砂滤料，进水自上而下流经滤层，去除水中的悬浮物及粘胶质颗粒。
所述调节池内设搅拌中和的预曝气系统。
所述沉淀池和多介质过滤器的污泥进入储泥槽，污泥一部分返回至调节池，另一部分经压滤机压滤后外运。
本实用新型的优越功效在于：本实用新型采用化学沉淀，简单实用，只消耗药剂，处理效果极佳。
