申请日2016.06.20
公开(公告)日2017.01.11
IPC分类号C02F11/04
摘要
本实用新型涉及生态一体式污水处理设备，其特征在于封头设置在筒体两侧，封头与筒体粘结成一体，通过焊接方式将两个隔板固定在筒体内，根据隔板位置在筒体上开孔，筒体上设置有三个清掏孔，清掏孔的孔壁与筒体通过粘结剂粘结而成，其中两个清掏孔之间设置有通气孔，筒体上同时设置有两个入粪孔，入粪孔和清掏孔不在同一水平线上，为错落排列，清掏孔和通气孔为同一水平线排列，封头上设置有排放孔。本实用新型的有益效果是，原料采用PVC材质，具有强度高，耐腐蚀，密封性好，寿命长等优点，另外采取组合式连接方式，组装方便快捷，采用生态一体式处理技术进一步进行生物处理效果，再通过植物吸收原理实现了生态排放效果。

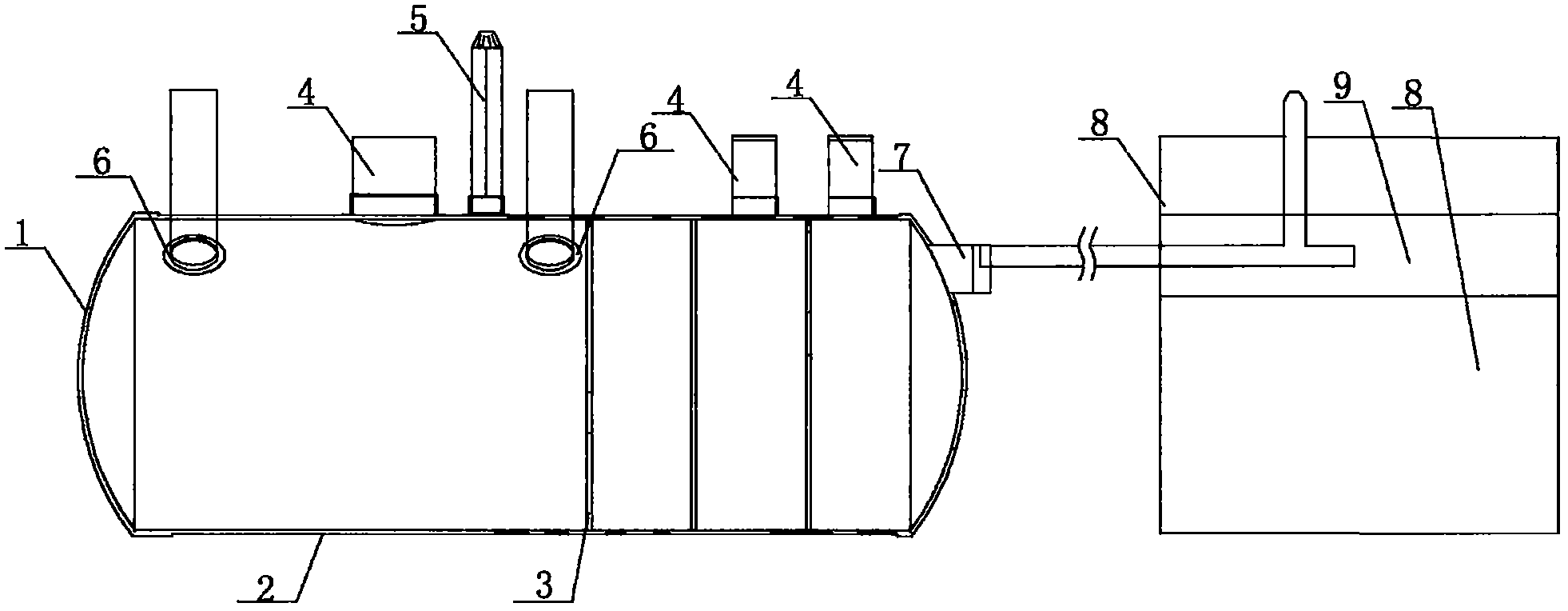

摘要附图
权利要求书
1.生态一体式污水处理设备，包括封头(1)、筒体(2)、隔板(3)、清掏孔(4)、通气孔(5)、入粪孔(6)、排放孔(7)、有机土(8)、微生物菌床(9)，其特征在于封头(1)设置在筒体(2)两侧，封头(1)与筒体(2)粘结成一体，通过焊接方式将两个隔板(3)固定在筒体(2)内，根据隔板(3)位置在筒体(2)上开孔，筒体(2)上设置有三个清掏孔(4)，其中两个清掏孔(4)之间设置有通气孔(5)，筒体(2)上同时设置有两个入粪孔(6)，封头(1)上设置有排放孔(7)。
2.根据权利要求1所述的生态一体式污水处理设备，其特征在于清掏孔(4)的孔壁与筒体(2)通过粘结剂粘结而成，入粪孔(6)和清掏孔(4)不在同一水平线上，为错落排列，清掏孔(4)和通气孔(5)为同一水平线排列。
3.根据权利要求1所述的生态一体式污水处理设备，其特征在于，筒体(2)一侧设置有人工湿地，人工湿地铺设有微生物菌床(9)和有机土(8)。
说明书
生态一体式污水处理设备
技术领域
本实用新型涉及一种聚氯乙烯(PVC)材质生态一体污水处理设备，用于农村或城市户厕粪便及污水的处理领域，具体地说是一种生态一体式污水处理设备。
背景技术
目前化粪池主要有砖砌化粪池、钢筋混凝土化粪池，预制混凝土化粪池、玻璃钢化粪池、塑料滚塑化粪池，砖砌化粪池和钢筋混凝土化粪池是根据事先设计现场进行施工和浇筑;砖砌化粪池的建造周期长、占地多，池体还会因粪液的腐蚀而渗漏，内部也会发生板结现象，从而丧失它所应起的作用;钢筋混凝土化粪池同样建造周期长、占地多、总体造价高;玻璃钢材料筒体脆性大容易断裂、长期耐温性差，连接部分和进粪管连接密封不好，容易漏液造成二次污染;预制钢筋混凝土化粪池为构件厂定制的成品，单个化粪池由预制的池底板、池身、池盖拼装组成，然后施工现场进行组装，根据设计化粪池的容量，可由若干个单个化粪池组成一个大容量化粪池，但是每节罐体接口的处理要求较高、不抗侧倾，容易每节罐体脱节，造成污水外漏;塑料滚塑化粪池耐腐蚀，不易渗漏，但是塑料滚塑所用材料一般为聚丙烯(PP)或聚乙烯(PE)，其弹性模量低，为达到符合强度要求的产品，壁厚较大，用料多，成本较高。
发明内容
本实用新型所要解决的技术问题是克服现有技术的不足，提供一种生态一体式污水处理设备，本实用新型解决其技术问题所采用的技术方案是：本实用新型的结构包括封头、筒体、隔板、清掏孔、通气孔、入粪孔、排放孔、有机土、微生物菌床，其特征在于封头设置在筒体两侧，封头与筒体粘结成一体，根据入粪口数量和位置分为单厕化粪池和双厕化粪池，通过焊接方式将两个隔板固定在筒体内，根据隔板位置在筒体上开孔，筒体上设置有三个清掏孔，清掏孔的孔壁与筒体通过粘结剂粘结而成，其中两个清掏孔之间设置有通气孔，筒体上同时设置有两个入粪孔，入粪孔和清掏孔不在同一水平线上，为错落排列，清掏孔和通气孔为同一水平线排列，封头上设置有排放孔，筒体2一侧设置有人工湿地，人工湿地铺设有微生物菌床和有机土，微生物菌床和有机土由陶粒，有机土，菌床，植物组合而成，污水和粪便通过排放孔排放到微生物菌床和有机土上，从而对污水进行进一步处理吸收。
本实用新型的有益效果是，原料采用PVC材质，具有强度高，耐腐蚀，密封性好，寿命长等优点，另外采取组合式连接方式，组装方便快捷，采用生态一体式处理技术进一步进行生物处理效果，再通过植物吸收原理实现了生态排放效果。
