申请日2016.06.20
公开(公告)日2016.12.07
IPC分类号B01D33/067; B01D33/11; B01D33/80
摘要
本实用新型公开了一种城市工地的污水处理装置，包括进水管固定座、支撑腿、集水斗和电机，所述支撑腿安装在外壳体的下方，且相邻的两个支撑腿之间通过固定架固定连接，所述集水斗安装在外壳体的底部，且集水斗的下方中间位置处设置有排水口，所述外壳体的内部设置有转筒，所述转筒的左端设置有轴承座。与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，通过滤网状结构的内筒对城市工地的污水进行过滤处理，能够快速的将污水中的水和泥沙等杂质分离，分离后的水可以继续回收利用，合理的利用了水资源，减少了对水资源的浪费，而且本实用新型占地面积小，能耗低，降低了城市工地对污水处理的成本。

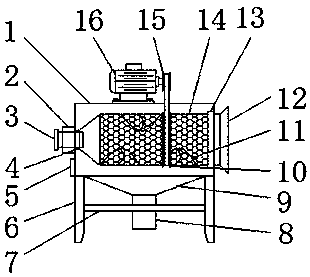

摘要附图
权利要求书
1.一种城市工地的污水处理装置，包括进水管固定座(2)、支撑腿(6)、集水斗(9)和电机(16)，其特征在于：所述支撑腿(6)安装在外壳体(1)的下方，且相邻的两个支撑腿(6)之间通过固定架(7)固定连接，所述集水斗(9)安装在外壳体(1)的底部，且集水斗(9)的下方中间位置处设置有排水口(8)，所述外壳体(1)的内部设置有转筒(14)，所述转筒(14)的左端设置有轴承座(4)，所述轴承座(4)安装在外壳体(1)内部左侧的轴心处，所述转筒(14)的右端设置有连接法兰(13)，所述连接法兰(13)安装在外壳体(1)内部右侧的轴心处，所述转筒(14)的内部设置有传送装置(11)，且转筒(14)的外表面包裹有转筒皮带轮(10)，所述转筒(14)的右侧设置有排污口(12)，所述进水管固定座(2)安装在外壳体(1)左侧的轴心处，且进水管固定座(2)的内部镶嵌有污水进水管(3)，所述进水管固定座(2)的下方设置有控制面板(5)，所述电机(16)安装在外壳体(1)上方的中间位置处，且电机(16)的右端上设置有电机皮带轮(15)，所述控制面板(5)与电机(16)电性连接。
2.根据权利要求1所述的一种城市工地的污水处理装置，其特征在于：所述转筒(14)为滤网状结构。
3.根据权利要求1所述的一种城市工地的污水处理装置，其特征在于：所述电机皮带轮(15)与转筒皮带轮(10)之间通过皮带传动连接。
4.根据权利要求1所述的一种城市工地的污水处理装置，其特征在于：所述控制面板(5)上分别设置有转速调节旋钮(51)和控制开关(52)，且转速调节旋钮(51)和控制开关(52)均与控制面板(5)电性连接。
5.根据权利要求1所述的一种城市工地的污水处理装置，其特征在于：所述转筒(14)的左端通过轴承座(4)与外壳体(1)固定连接，且转筒(14)的右端通过连接法兰(13)与外壳体(1)固定连接。
说明书
一种城市工地的污水处理装置
技术领域
本实用新型属于城市工地的污水处理技术领域，具体涉及一种城市工地的污水处理装置。
背景技术
建筑工地是一处正在发展建筑项目，进行土木工程的地点，其范围常有围板、铁丝网或者围墙所封闭，限制人员及物料、机械和车辆的进出。有物业管理管理员把守。出入可能要登记身份，及要穿戴安全帽等。
在建筑工地上经常要使用到大量的水资源对材料或者设备进行清洗，水资源在使用过后含有大量的泥沙等杂质，无法继续使用，所以都直接进行排放，这样不仅污染环境，而且浪费水资源。现有的城市工地的污水处理主要是通过沉淀池对污水进行沉淀，此种方法不仅占地面积大，而且处理速度慢，效果不明显，因此我们提出一种城市工地的污水处理装置。
发明内容
本实用新型的目的在于提供一种城市工地的污水处理装置，以解决上述背景技术中提出的水资源在使用过后含有大量的泥沙等杂质，无法继续使用，污染环境，浪费水资源等问题。
为实现上述目的，本实用新型提供如下技术方案：一种城市工地的污水处理装置，包括进水管固定座、支撑腿、集水斗和电机，所述支撑腿安装在外壳体的下方，且相邻的两个支撑腿之间通过固定架固定连接，所述集水斗安装在外壳体的底部，且集水斗的下方中间位置处设置有排水口，所述外壳体的内部设置有转筒，所述转筒的左端设置有轴承座，所述轴承座安装在外壳体内部左侧的轴心处，所述转筒的右端设置有连接法兰，所述连接法兰安装在外壳体内部右侧的轴心处，所述转筒的内部设置有传送装置，且转筒的外表面包裹有转筒皮带轮，所述转筒的右侧设置有排污口，所述进水管固定座安装在外壳体左侧的轴心处，且进水管固定座的内部镶嵌有污水进水管，所述进水管固定座的下方设置有控制面板，所述电机安装在外壳体上方的中间位置处，且电机的右端上设置有电机皮带轮，所述控制面板与电机电性连接。
优选的，所述转筒为滤网状结构。
优选的，所述电机皮带轮与转筒皮带轮之间通过皮带传动连接。
优选的，所述控制面板上分别设置有转速调节旋钮和控制开关，且转速调节旋钮和控制开关均与控制面板电性连接。
优选的，所述转筒的左端通过轴承座与外壳体固定连接，且转筒的右端通过连接法兰与外壳体固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，通过滤网状结构的内筒对城市工地的污水进行过滤处理，能够快速的将污水中的水和泥沙等杂质分离，分离后的水可以继续回收利用，合理的利用了水资源，减少了对水资源的浪费，而且本实用新型结构简单，占地面积小，能耗低，降低了城市工地对污水处理的成本。
