申请日2016.06.20
公开(公告)日2016.11.30
IPC分类号G05B19/042
摘要
本实用新型公开了一种用于污水处理系统的故障自诊断模块，包括单片机、一个以上的传感器、传感器信号采集电路、传感器控制电路和故障自诊断输出，传感器信号采集电路将采集到的一个以上的传感器的传感器信号输入至单片机中，经单片机后输出至传感器控制电路，经传感器控制电路连接至故障自诊断输出，故障自诊断输出通过电流信号、电压信号、485通讯串口或无线通信连接至服务器。本实用新型可快速对远程监控系统进行故障自诊断功能模块，减少设备维修的次数，从而降低了人员使用成本。
摘要附图
权利要求书
1.一种用于污水处理系统的故障自诊断模块，其特征在于，包括单片机(2)、一个以上的传感器(10)、传感器信号采集电路(3)、传感器控制电路(4)和故障自诊断输出(5)，所述传感器信号采集电路(3)将采集到的一个以上的传感器(10)的传感器信号输入至单片机(2)中，经单片机(2)后输出至传感器控制电路(4)，经传感器控制电路(4)连接至故障自诊断输出(5)，故障自诊断输出(5)通过电流信号、电压信号、485通讯串口或无线通信连接至服务器(9)。
2.根据权利要求1所述的用于污水处理系统的故障自诊断模块，其特征在于，所述传感器采集电路还连接有一个以上的标准信号发生器，所述一个以上的标准信号发生器和一个以上的传感器(10)通过传感器控制电路(4)切换与所述单片机(2)的连接。
3.根据权利要求1所述的用于污水处理系统的故障自诊断模块，其特征在于，所述故障自诊断模块，还包括与单片机(2)相连的故障显示电路(6)，故障显示电路(6)包括发光二极管阵列的显示装置。
4.根据权利要求1所述的用于污水处理系统的故障自诊断模块，其特征在于，所述故障自诊断模块，还包括与单片机(2)相连的继电器开关控制电路(7)，继电器开关控制电路(7)通过外接的保护电路或报警电路与水处理设备相连。
5.根据权利要求1至4中任一项所述的用于污水处理系统的故障自诊断模块，其特征在于，所述故障自诊断模块还包括+5v稳压电源电路，所述+5v稳压电源电路为单片机(2)供电。
6.根据权利要求1至4中任一项所述的用于污水处理系统的故障自诊断模块，其特征在于，所述故障自诊断输出(5)通过工控机(8)与所述服务器(9)连接，所述工控机(8)是通过无线网络或者电流信号、电压信号、485通讯串口与服务器(9)通信。
7.根据权利要求1至4中任一项所述的用于污水处理系统的故障自诊断模块，其特征在于，所述传感器信号采集电路(3)包括抗干扰电路，故障自诊断模块还包括防雷模块。
说明书
用于污水处理系统的故障自诊断模块
技术领域
本实用新型涉及污水处理领域，尤其涉及一种用于污水处理系统的故障自诊断模块。
背景技术
随着污水处理站点增多，对这些站点的设备监管变的越来越重要。
现有技术是采用有线方式建立计算机远程监控系统，通过计算机可以对远程污水处理站设备数据进行监视和记录，远程监控系统工作时，对污水处理电控系统各种输入、输出信号进行监测，并运用程序进行推理、判断，将结果迅速反馈到主控系统，改变控制状态。
但由于站点多、分布范围广、有些站点分布比较偏僻，采用有线方式实现，硬件实现成本比高且工程量较大;且由于污水处理厂设备种类多，工作环境恶劣，设备发生故障机率大，影响到污水处理厂的正常生产，严重时还会造成环境污染事故。
因此，必须有方法迅速判断故障的原因，才能确保安全生产。远程监控系统具备故障自诊断功能就尤为重要，而实现这一功能的就需要一种带有故障自诊断功能的模块。
实用新型内容
本实用新型目的在于克服以上背景技术中提到的不足和缺陷，提供一种可快速对远程监控系统进行故障自诊断功能模块，减少设备维修的次数，从而降低了人员使用成本，缩短了故障发现周期和维修周期的用于污水处理系统的故障自诊断模块。

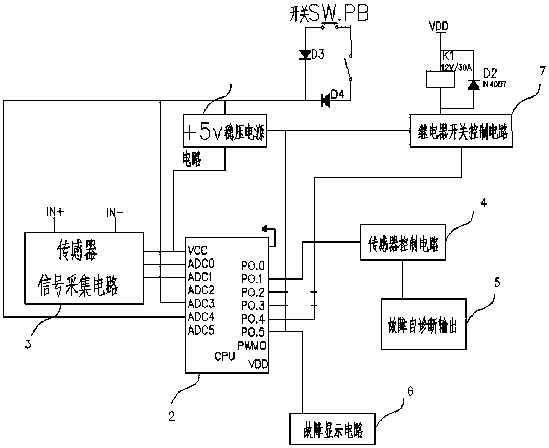

为实现上述目的，本实用新型提供了一种用于污水处理系统的故障自诊断模块，包括单片机、一个以上的传感器、传感器信号采集电路、传感器控制电路和故障自诊断输出，传感器信号采集电路将采集到的一个以上的传感器的传感器信号输入至单片机中，经单片机后输出至传感器控制电路，经传感器控制电路连接至故障自诊断输出，故障自诊断输出通过电流信号、电压信号、485通讯串口或无线通信连接至服务器。
作为本实用新型的进一步改进：
传感器采集电路还连接有一个以上的标准信号发生器，一个以上的标准信号发生器和一个以上的传感器通过传感器控制电路切换与单片机的连接。
故障自诊断模块，还包括与单片机相连的故障显示电路，故障显示电路包括发光二极管阵列的显示装置。
故障自诊断模块，还包括与单片机相连的继电器开关控制电路，继电器开关控制电路通过外接的保护电路或报警电路与水处理设备相连。
故障自诊断模块还包括+5v稳压电源电路，+5v稳压电源电路为单片机供电。
故障自诊断输出通过工控机与服务器连接，工控机是通过无线网络或者电流信号、电压信号、485通讯串口与服务器通信。
传感器信号采集电路包括抗干扰电路，故障自诊断模块还包括防雷模块。
本实用新型具有以下有益效果：
本实用新型的模块装设在污水处理站点中，可快速进行故障自诊断，减少设备维修的次数，从而降低了人员使用成本;缩短了故障发现周期和维修周期，(原来人工到达现场需要数小时，现在只需10分钟左右就可以完成排故检测和软件部分的升级)，从而可以使污水处理系统得到及时维护，更能通过改进实现远程配置、远程升级和重启动等功能，从而保证了污水处理系统正常稳定生产。
除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。下面将参照附图，对本实用新型作进一步详细的说明。
