申请日2016.06.20
公开(公告)日2016.11.30
IPC分类号C02F9/08
摘要
本实用新型提供一种农药废水无害处理装置，包括臭氧发生器、钛板、反应器、紫外灯石英套管、紫外灯、一级尾气处理装置和二级尾气处理装置，臭氧发生器通过管道连接反应器底部的钛板，反应器内设置有紫外灯石英套管，紫外灯石英套管内设置有紫外灯，反应器右侧上部通过管道连接一级尾气处理装置，一级尾气处理装置通过管道连接二级尾气处理装置，本实用新型设计合理，使用方便，处理效果好，效率高，成本低，二次污染小，有很好的应用前景。

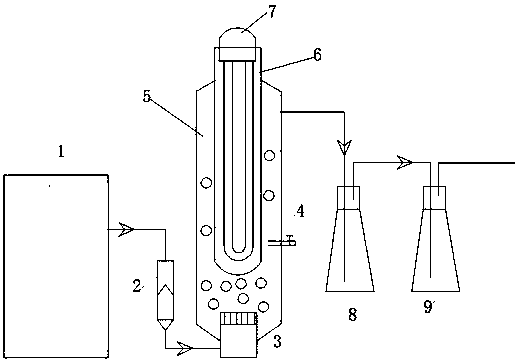

摘要附图
权利要求书
1.一种农药废水无害处理装置，包括臭氧发生器、钛板、反应器、紫外灯石英套管、紫外灯、一级尾气处理装置和二级尾气处理装置，其特征在于：臭氧发生器通过管道连接反应器底部的钛板，反应器内设置有紫外灯石英套管，紫外灯石英套管内设置有紫外灯，反应器右侧上部通过管道连接一级尾气处理装置，一级尾气处理装置通过管道连接二级尾气处理装置。
2.根据权利要求1所述的一种农药废水无害处理装置，其特征在于：所述的反应器右侧中下部设置有取样口。
3.根据权利要求1所述的一种农药废水无害处理装置，其特征在于：所述的钛板表面均匀设置有数个小孔。
4.根据权利要求1所述的一种农药废水无害处理装置，其特征在于：所述的臭氧发生器和钛板之间设置有流量计。
说明书
一种农药废水无害处理装置
技术领域
本实用新型具体涉及一种农药废水无害处理装置。
背景技术
农药废水的有机物浓度高，成分复杂，难生物降解物质多，毒性大等特点，使得该类废水的处理难度大，处理后达标率低，现有的农药废水处理技术都不能很彻底的对其进行处理，会造成污染的危险，因此寻求一种处理成本低，处理效果好的方法一直是农药废水处理技术的热点和难点。
实用新型内容
本实用新型的目的是为解决上述不足，提供一种农药废水无害处理装置。
本实用新型的目的是通过以下技术方案实现的：
一种农药废水无害处理装置，包括臭氧发生器、钛板、反应器、紫外灯石英套管、紫外灯、一级尾气处理装置和二级尾气处理装置，臭氧发生器通过管道连接反应器底部的钛板，反应器内设置有紫外灯石英套管，紫外灯石英套管内设置有紫外灯，反应器右侧上部通过管道连接一级尾气处理装置，一级尾气处理装置通过管道连接二级尾气处理装置。
反应器右侧中下部设置有取样口。
钛板表面均匀设置有数个小孔。
臭氧发生器和钛板之间设置有流量计。
本实用新型具有如下有益的效果：
本实用新型设计合理，使用方便，处理效果好，效率高，成本低，二次污染小，有很好的应用前景。
