申请日2016.06.20
公开(公告)日2016.11.16
IPC分类号C02F11/12
摘要
本实用新型提供一种污泥筛分浓缩装置，包括振动筛本体和振动驱动机构;振动驱动机构用于使振动筛本体进行振动;振动筛本体包括振动筛箱体，振动筛箱体内部横向安装有筛网，从而将振动筛箱体的内腔分隔为上腔室和下腔室;振动筛箱体一端顶部开设有与上腔室连通的进泥口;振动筛箱体一端下部的侧面开设有与下腔室连通的渗滤液口;振动筛箱体另一端上部侧面开设有与上腔室连通的浓缩污泥出口。优点为：本实用新型通过简单的设计达到了生化池剩余污泥排放与浓缩双重功效，节约了设备造价，节省占地，提高生物除磷效果，降低了运行成本，降低污泥厌氧恶臭气体污染。

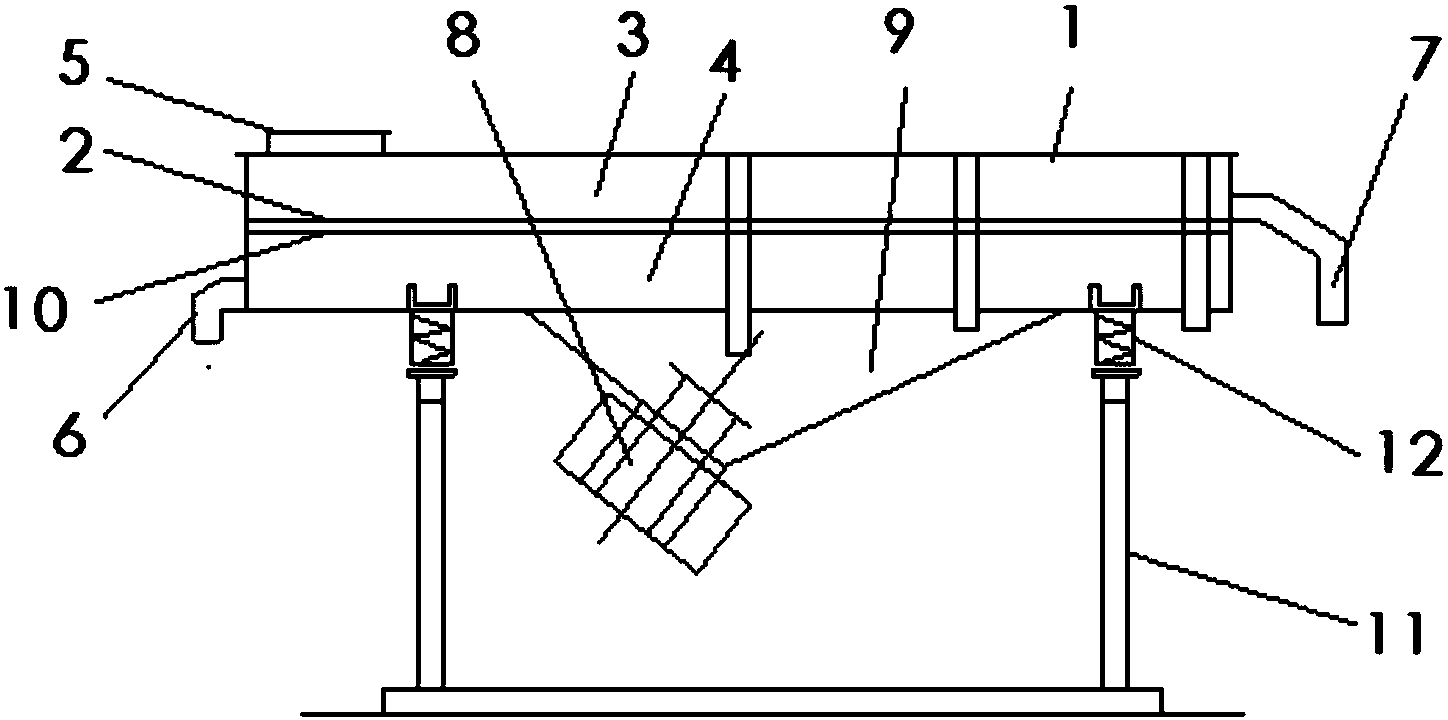

摘要附图
权利要求书
1.一种污泥筛分浓缩装置，其特征在于，包括振动筛本体和振动驱动机构(8);所述振动驱动机构(8)用于使所述振动筛本体进行振动;
其中，所述振动筛本体包括振动筛箱体(1)，所述振动筛箱体(1)内部横向安装有筛网(2)，从而将所述振动筛箱体(1)的内腔分隔为上腔室(3)和下腔室(4);所述振动筛箱体(1)一端顶部开设有与所述上腔室(3)连通的进泥口(5);所述振动筛箱体(1)一端下部的侧面开设有与所述下腔室(4)连通的渗滤液口(6);所述振动筛箱体(1)另一端上部侧面开设有与所述上腔室(3)连通的浓缩污泥出口(7)。
2.根据权利要求1所述的污泥筛分浓缩装置，其特征在于，所述振动驱动机构(8)为振动电机。
3.根据权利要求1所述的污泥筛分浓缩装置，其特征在于，还包括传力箱(9);所述传力箱(9)设置于所述振动筛本体的下方，所述传力箱(9)的顶部与所述振动筛箱体(1)的底部连接，所述传力箱(9)的底部与所述振动电机联动。
4.根据权利要求1所述的污泥筛分浓缩装置，其特征在于，还包括筛框(10);所述筛框(10)横向固定安装于所述振动筛箱体(1)的内部;所述筛网(2)可拆卸安装于所述筛框(10)上。
5.根据权利要求1所述的污泥筛分浓缩装置，其特征在于，还包括若干个支撑腿(11);各个所述支撑腿(11)的底部支撑于支撑平台;每个所述支撑腿(11)的顶部通过弹性件(12)与所述振动筛箱体(1)的底部连接。
6.根据权利要求5所述的污泥筛分浓缩装置，其特征在于，所述弹性件(12)为弹簧。
7.根据权利要求5所述的污泥筛分浓缩装置，其特征在于，所述支撑腿(11)的设置数量为两个，分别设置于所述振动筛箱体(1)的底部的左右两端。
8.根据权利要求1所述的污泥筛分浓缩装置，其特征在于，所述浓缩污泥出口(7)位于污泥贮池上方;或者，所述浓缩污泥出口(7)通过法兰与污泥贮池的进泥口连通。
说明书
污泥筛分浓缩装置
技术领域
本实用新型属于污泥处理技术领域，具体涉及一种污泥筛分浓缩装置。
背景技术
生化污水处理池剩余污泥含水率较高，因此，需要对生化污水处理池剩余污泥进行浓缩脱水处理。目前，通常采用重力浓缩处理工艺，即：将生化污水处理池剩余污泥排入到污泥浓缩池，依靠重力分离污泥和上清液，减少剩余污泥体积，提高污泥脱水处理效果。
上述重力浓缩工艺主要存在以下不足：(1)污泥浓缩池占地较大。(2)依靠重力分离污泥和上清液，需要使被处理的污泥在污泥浓缩池停留较长时间，易形成厌氧环境，从而导致污泥释放出大量恶臭气体，在污泥脱水站房内释放出来，是污水处理厂恶臭气体释放的主要部位，严重污染操作环境，危害操作人员身心健康。(3)另外，厌氧环境导致聚磷菌释放细胞捕捉的磷化物，导致上清液含磷，含磷上清液回流到原水，导致生物除磷效果差。
实用新型内容
针对现有技术存在的缺陷，本实用新型提供一种污泥筛分浓缩装置，可有效解决上述问题。
本实用新型采用的技术方案如下：
本实用新型提供一种污泥筛分浓缩装置，包括振动筛本体和振动驱动机构(8);所述振动驱动机构(8)用于使所述振动筛本体进行振动;
其中，所述振动筛本体包括振动筛箱体(1)，所述振动筛箱体(1)内部横向安装有筛网(2)，从而将所述振动筛箱体(1)的内腔分隔为上腔室(3)和下腔室(4);所述振动筛箱体(1)一端顶部开设有与所述上腔室(3)连通的进泥口(5);所述振动筛箱体(1)一端下部的侧面开设有与所述下腔室(4)连通的渗滤液口(6);所述振动筛箱体(1)另一端上部侧面开设有与所述上腔室(3)连通的浓缩污泥出口(7)。
优选的，所述振动驱动机构(8)为振动电机。
优选的，还包括传力箱(9);所述传力箱(9)设置于所述振动筛本体的下方，所述传力箱(9)的顶部与所述振动筛箱体(1)的底部连接，所述传力箱(9)的底部与所述振动电机联动。
优选的，还包括筛框(10);所述筛框(10)横向固定安装于所述振动筛箱体(1)的内部;所述筛网(2)可拆卸安装于所述筛框(10)上。
优选的，还包括若干个支撑腿(11);各个所述支撑腿(11)的底部支撑于支撑平台;每个所述支撑腿(11)的顶部通过弹性件(12)与所述振动筛箱体(1)的底部连接。
优选的，所述弹性件(12)为弹簧。
优选的，所述支撑腿(11)的设置数量为两个，分别设置于所述振动筛箱体(1)的底部的左右两端。
优选的，所述浓缩污泥出口(7)位于污泥贮池上方;或者，所述浓缩污泥出口(7)通过法兰与污泥贮池的进泥口连通。
本实用新型提供的污泥筛分浓缩装置具有以下优点：
本实用新型通过简单的设计达到了生化池剩余污泥排放与浓缩双重功效，节约了设备造价，节省占地，提高生物除磷效果，降低了运行成本，降低污泥厌氧恶臭气体污染。
