申请日2016.06.20
公开(公告)日2016.11.23
IPC分类号B01D29/56
摘要
本实用新型公开了一种电厂污水处理用内外浸塑格栅过滤装置，属于过滤装置，本实用新型要解决的技术问题为如何能够增加污水过滤量，确保滤渣清理快捷且方便，同时增加过滤网的使用寿命，降低污水处理成本。技术方案为：其结构包括过滤格栅框架，过滤格栅框架包括过滤格栅盖，过滤格栅盖的两侧分别设置有一个格栅侧板，其中一个格栅侧板与过滤格栅盖通过合页铰接，另一个格栅侧板与过滤格栅盖卡接配合;两个格栅侧板的底端分别设置有一个格栅底板，两个格栅底板之间设置有间隙;格栅底板的两侧分别设置有一个格栅挡板;过滤格栅盖与格栅底板之间设置有滤渣收集格栅箱，滤渣收集格栅箱为上端开口的立方体状。

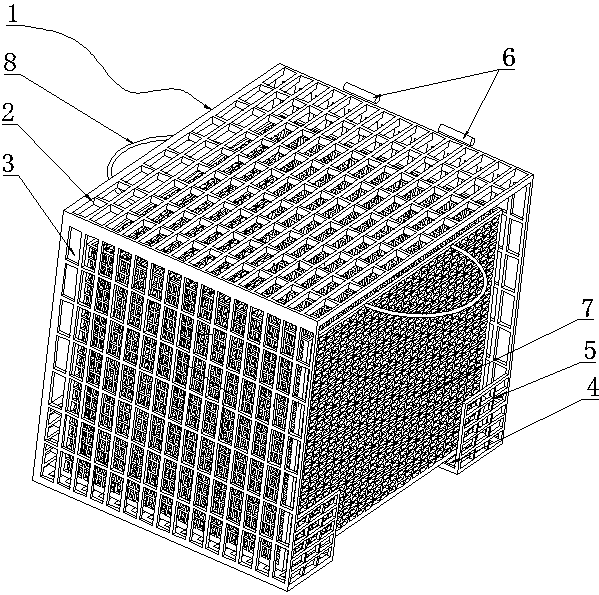

摘要附图
权利要求书
1.一种电厂污水处理用内外浸塑格栅过滤装置，其特征在于：包括过滤格栅框架，过滤格栅框架包括过滤格栅盖，过滤格栅盖的两侧分别设置有一个格栅侧板，其中一个格栅侧板与过滤格栅盖通过合页铰接，另一个格栅侧板与过滤格栅盖卡接配合;两个格栅侧板的底端分别设置有一个格栅底板，两个格栅底板之间设置有间隙;格栅底板的两侧分别设置有一个格栅挡板;过滤格栅盖与格栅底板之间设置有滤渣收集格栅箱，滤渣收集格栅箱为上端开口的立方体状。
2.根据权利要求1所述的内外浸塑格栅过滤装置，其特征在于：所述滤渣收集格栅箱设置在格栅底板上、且位于两侧格栅挡板之间。
3.根据权利要求1或2所述的内外浸塑格栅过滤装置，其特征在于：所述滤渣收集格栅箱的两侧均设置把手。
4.根据权利要求3所述的内外浸塑格栅过滤装置，其特征在于：所述滤渣收集格栅箱上的格栅孔的大小小于滤渣收集格栅盖上格栅孔的大小。
5.根据权利要求4所述的内外浸塑格栅过滤装置，其特征在于：所述格栅挡板的高度小于格栅侧板的高度。
6.根据权利要求5所述的内外浸塑格栅过滤装置，其特征在于：所述过滤格栅框架的高度大于滤渣收集格栅箱的高度。
7.根据权利要求6所述的内外浸塑格栅过滤装置，其特征在于：所述过滤格栅框架和滤渣收集格栅箱均采用内外浸塑不锈钢材质。
说明书
一种电厂污水处理用内外浸塑格栅过滤装置
技术领域
本实用新型涉及过滤装置，具体地说是一种电厂污水处理用内外浸塑格栅过滤装置。
背景技术
随着人类的进步和工农业生产的发展，人们逐渐认识到，水并不是取之不尽用之不竭的资源，而是一种既具有经济价值又具有生态环境价值的极其宝贵的自然资源，是人类社会正面临的紧缺资源。水资源总含量不足，空间分布不均匀是我国水资源的一个重要特点。据不完全统计，目前，全世界有一百多个国家缺水，其中严重缺水的国家已经达到四十多个。我国人均占有水资源仅相当于世界平均水平的1/4。特别是近年来，生产和生活用水需要量不断的增加，水资源不足的问题日益突出。与此同时，我国还面临着水污染的问题，加剧了水资源的短缺，困扰着国计民生，而且也已成为制约社会经济可持续发展的主要因素。因此，净化地表水和治理受污废水是解决水资源不足的最终方法。
污水有很多种，根据污水的不同类型处理方法也有所差异。电厂污水量较多、且污水中含有大量废渣，尤其是火电厂，火电厂污水处理的第一步一般都是利用滤网过滤掉污水中废渣，但是污水中还含有其他化学物质，污水呈酸性或碱性，滤网极易别腐蚀，造成滤网使用寿命短、成本高，而且滤网过滤出的废渣清理不便，影响污水处理效率。
格栅是污水处理中常用的过滤网。格栅((隔栅)geshan(去声))，又称钢格栅，钢格板或格栅板，是扁钢和扭钢焊接而成，格栅其主要用途在休息平台，走道，水沟盖和踏步板等方面。也用在环保设备和污水处理等方面，格栅被广泛应用于石油化工，电力，自来水，污水处理，港口码头，建筑修饰，造船，自走式停车场，市政工程，环卫工程等领域平台，走道，栈桥，沟盖，井盖，梯子，围栏等。但是一般材质的格栅也存在着易腐蚀、寿命短的问题。
发明内容
本实用新型的技术任务是提供一种电厂污水处理用内外浸塑格栅过滤装置，来解决如何能够增加污水过滤量，确保滤渣清理快捷且方便，同时增加过滤网的使用寿命，降低污水处理成本的问题。
本实用新型解决其技术问题所采用的技术方案是：一种电厂污水处理用内外浸塑格栅过滤装置，包括过滤格栅框架，过滤格栅框架包括过滤格栅盖，过滤格栅盖的两侧分别设置有一个格栅侧板，其中一个格栅侧板与过滤格栅盖通过合页铰接，另一个格栅侧板与过滤格栅盖卡接配合，方便随时打开过滤格栅盖，将滤渣收集格栅箱取出，进行清理;两个格栅侧板的底端分别设置有一个格栅底板，两个格栅底板之间设置有间隙;格栅底板的两侧分别设置有一个格栅挡板;过滤格栅盖与格栅底板之间设置有滤渣收集格栅箱，滤渣收集格栅箱为上端开口的立方体状，方便滤渣收集，且滤渣都堆积在滤渣收集格栅箱内部，清理方便。其中，为了方便打开过滤格栅盖，快速取出滤渣收集格栅箱，在过滤格栅盖与格栅侧板卡接配合的一侧安装把手。
作为优选，所述滤渣收集格栅箱设置在格栅底板上、且位于两侧格栅挡板之间。
作为优选，所述滤渣收集格栅箱的两侧均设置把手，方便滤渣收集格栅箱的取出和放入。
更优地，所述滤渣收集格栅箱上的格栅孔的大小小于滤渣收集格栅盖上格栅孔的大小，污水可以完成两次过滤，并将滤渣收集到滤渣收集格栅箱内，同时确保水流量，增加过滤速度。
更优地，所述格栅挡板的高度小于格栅侧板的高度。
更优地，所述过滤格栅框架的高度大于滤渣收集格栅箱的高度。
更优地，所述过滤格栅框架和滤渣收集格栅箱均采用内外浸塑不锈钢材质。
本实用新型的电厂污水处理用内外浸塑格栅过滤装置和现有技术相比，具有以下有益效果：
1、本实用新型能够实现电厂污水进行连续两次过滤，首先是经过过滤格栅盖，进行初步过滤，将大颗粒滤渣留在过滤格栅盖上，然后污水进入滤渣收集格栅箱，滤渣收集格栅箱的底部对污水进行再次过滤，滤渣留在滤渣收集格栅箱内;不仅增加了污水过滤量，而且污水通过本实用新型相当于进行了两次过滤，确保污水过滤更彻底，提高了工作效率的同时，大大提高了污水过滤的质量，从而降低了污水过滤成本;
2、本实用新型在滤渣收集格栅箱上设置有把手，同时将过滤格栅盖与格栅侧板之间铰接连接，确保滤渣收集格栅箱能够方便快捷的取出，进行清理或者更换，操作简单、方便且省时省力，大大提高了工作效率;
3、本实用新型采用内外浸塑的不锈钢材质制成的过滤格栅框架和滤渣收集格栅箱，经过内外浸塑的过滤格栅框架和滤渣收集格栅箱具有强度大、耐腐蚀性能好、耐温范围大、使用寿命长、价格低廉以及安装、更换、清理方便等优点，不仅增加了污水过滤装置的使用寿命长，而且大大降低了污水处理成本。
故本实用新型具有设计合理、结构简单、易于加工、体积小、使用方便、一物多用等特点，因而，具有很好的推广使用价值。
