申请日2016.06.20
公开(公告)日2016.11.16
IPC分类号C02F11/12; C02F11/14
摘要
本实用新型提供一种污泥压榨脱水装置，包括污泥调理单元和螺旋压榨脱水机;脱水机箱体(4)的另一端端面为开口结构，在所述开口结构的外部安装有压紧锥(6);在所述脱水机箱体(4)的内部横向可转动安装有中心轴(7)，所述中心轴(7)的外部套设安装变螺距螺旋叶片(8)，在所述变螺距螺旋叶片(8)的外部沿周向套设安装渗滤液筛网桶(9)。优点为：本实用新型提供的污泥压榨脱水装置，通过简单的设计达到了调理搅拌和脱水的双重功效，节约了设备造价，还具有污泥压榨脱水效率高的优点，另外，螺旋压榨机的筛网不易被滤饼堵死，可使污泥压榨脱水装置长时间稳定可靠运行。

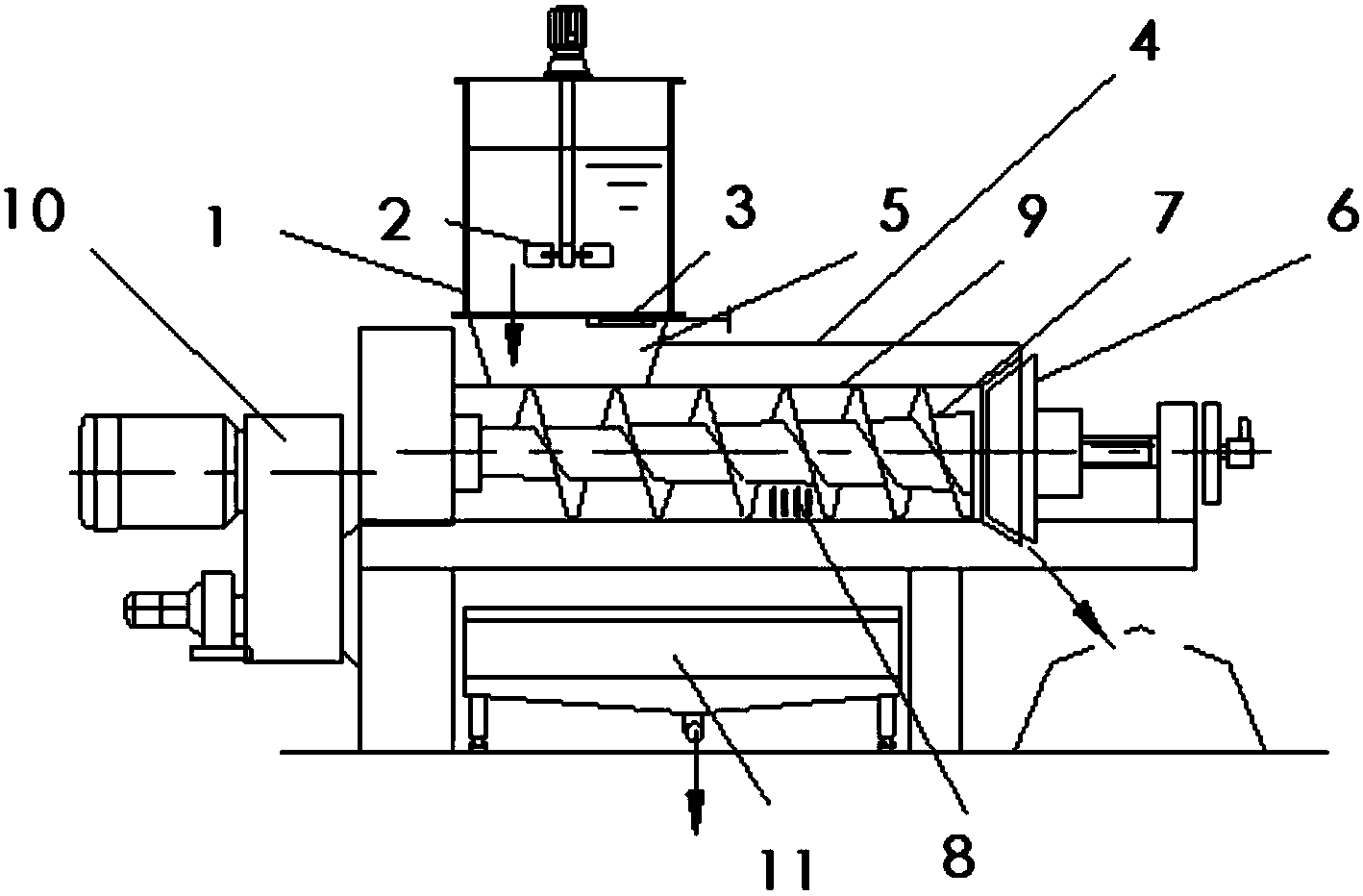

摘要附图
权利要求书
1.一种污泥压榨脱水装置，其特征在于，包括污泥调理单元和螺旋压榨脱水机;
所述污泥调理单元设置于所述螺旋压榨脱水机的上方;所述污泥调理单元包括调理箱(1)，所述调理箱(1)开设有进污泥口;所述调理箱(1)的内部安装有调理搅拌器(2);所述调理箱(1)的底部安装有排污泥阀门(3);
所述螺旋压榨脱水机包括固定安装的脱水机箱体(4)，所述脱水机箱体(4)的一端上部开设有进泥槽(5)，所述进泥槽(5)位于所述污泥调理单元的所述排污泥阀门(3)的下方;所述脱水机箱体(4)的底部开设有排泥槽，所述脱水机箱体(4)的另一端端面为开口结构，在所述开口结构的外部安装有压紧锥(6);在所述脱水机箱体(4)的内部横向可转动安装有中心轴(7)，所述中心轴(7)的外部套设安装变螺距螺旋叶片(8)，在所述变螺距螺旋叶片(8)的外部沿周向套设安装渗滤液筛网桶(9)，其中，所述渗滤液筛网桶(9)的一端上部开设有与所述进泥槽(5)连通的进泥口;另外，还包括动力源(10)，所述动力源(10)与所述中心轴(7)联动，用于驱动所述中心轴(7)带动所述变螺距螺旋叶片(8)旋转。
2.根据权利要求1所述的污泥压榨脱水装置，其特征在于，所述动力源(10)为电动双级减速箱。
3.根据权利要求1所述的污泥压榨脱水装置，其特征在于，所述中心轴(7)的直径沿轴向自进料端向排料端逐渐变大;所述变螺距螺旋叶片(8)的叶片间距沿轴向自进料端向排料端逐渐变小。
4.根据权利要求1所述的污泥压榨脱水装置，其特征在于，所述渗滤液筛网桶(9)与各个所述变螺距螺旋叶片(8)之间的径向间隙相同。
5.根据权利要求1所述的污泥压榨脱水装置，其特征在于，所述压紧锥(6)为可调式压紧锥。
6.根据权利要求1所述的污泥压榨脱水装置，其特征在于，所述渗滤液筛网桶(9)为具有楔形网孔的构件;每个所述楔形网孔的外侧孔径大于内侧孔径。
7.根据权利要求1所述的污泥压榨脱水装置，其特征在于，所述脱水机箱体(4)的排泥槽的下方还安装有渗滤液收集槽(11)。
说明书
污泥压榨脱水装置
技术领域
本实用新型属于污泥处理技术领域，具体涉及一种污泥压榨脱水装置。
背景技术
常规水处理工艺中，普遍需要对生化法污水处理池剩余污泥和混凝化学污泥进行压榨脱水处理。
由于生化法污水处理池剩余污泥和混凝化学污泥的含水量较高，呈膏状，使用常规的螺旋压榨机对其脱水时，污泥容易随渗滤液从滤网挤出去，导致泥水难以分离，因此，具有污泥脱水效率低的问题。另外，螺旋压榨机的筛网经常被脱水后滤饼堵死，滤液就停止流动，无法继续工作，因此，常常需要停机进行人工清理，既增加了人工成本，也影响了污泥脱水处理速度。
因此，如何解决上述问题，是目前迫切需要解决的事情。
实用新型内容
针对现有技术存在的缺陷，本实用新型提供一种污泥压榨脱水装置，可有效解决上述问题。
本实用新型采用的技术方案如下：
本实用新型提供一种污泥压榨脱水装置，包括污泥调理单元和螺旋压榨脱水机;
所述污泥调理单元设置于所述螺旋压榨脱水机的上方;所述污泥调理单元包括调理箱(1)，所述调理箱(1)开设有进污泥口;所述调理箱(1)的内部安装有调理搅拌器(2);所述调理箱(1)的底部安装有排污泥阀门(3);
所述螺旋压榨脱水机包括固定安装的脱水机箱体(4)，所述脱水机箱体(4)的一端上部开设有进泥槽(5)，所述进泥槽(5)位于所述污泥调理单元的所述排污泥阀门(3)的下方;所述脱水机箱体(4)的底部开设有排泥槽，所述脱水机箱体(4)的另一端端面为开口结构，在所述开口结构的外部安装有压紧锥(6);在所述脱水机箱体(4)的内部横向可转动安装有中心轴(7)，所述中心轴(7)的外部套设安装变螺距螺旋叶片(8)，在所述变螺距螺旋叶片(8)的外部沿周向套设安装渗滤液筛网桶(9)，其中，所述渗滤液筛网桶(9)的一端上部开设有与所述进泥槽(5)连通的进泥口;另外，还包括动力源(10)，所述动力源(10)与所述中心轴(7)联动，用于驱动所述中心轴(7)带动所述变螺距螺旋叶片(8)旋转。
优选的，所述动力源(10)为电动双级减速箱。
优选的，所述中心轴(7)的直径沿轴向自进料端向排料端逐渐变大;所述变螺距螺旋叶片(8)的叶片间距沿轴向自进料端向排料端逐渐变小。
优选的，所述渗滤液筛网桶(9)与各个所述变螺距螺旋叶片(8)之间的径向间隙相同。
优选的，所述压紧锥(6)为可调式压紧锥。
优选的，所述渗滤液筛网桶(9)为具有楔形网孔的构件;每个所述楔形网孔的外侧孔径大于内侧孔径。
优选的，所述脱水机箱体(4)的排泥槽的下方还安装有渗滤液收集槽(11)。
本实用新型提供的污泥压榨脱水装置具有以下优点：
本实用新型提供的污泥压榨脱水装置，通过简单的设计达到了调理搅拌和脱水的双重功效，节约了设备造价，还具有污泥压榨脱水效率高的优点，另外，螺旋压榨机的筛网不易被滤饼堵死，可使污泥压榨脱水装置长时间稳定可靠运行。
