申请日2016.06.20
公开(公告)日2016.11.23
IPC分类号B01F7/18; B01F15/02; B01F15/00
摘要
本实用新型涉及一种药剂混合装置，更具体的说是一种水处理药剂混合装置，不仅能够快速混合药剂，而且洒药均匀。进水管连接在箱体Ⅰ的上端，箱体Ⅱ连接在箱体Ⅰ上，送料管的上端连接漏斗，送料管的下端连接洒料头，电机Ⅰ安装在支架上，支架连接在箱体Ⅰ的上端，齿轮Ⅰ安装在电机Ⅰ上，齿轮Ⅱ安装在送料管上，齿轮Ⅰ与齿轮Ⅱ啮合，送料管与箱体Ⅰ之间设置有耐磨垫圈。叶片有多个，叶片连接在轴杆上，轴杆通过联轴器连接在电机Ⅱ上，并且叶片位于搅拌室内。排药管连接在搅拌室上，排药管上设置有水泵。插头和开关均设置在箱体Ⅰ上，搅拌室上设置有连通管。
摘要附图
权利要求书

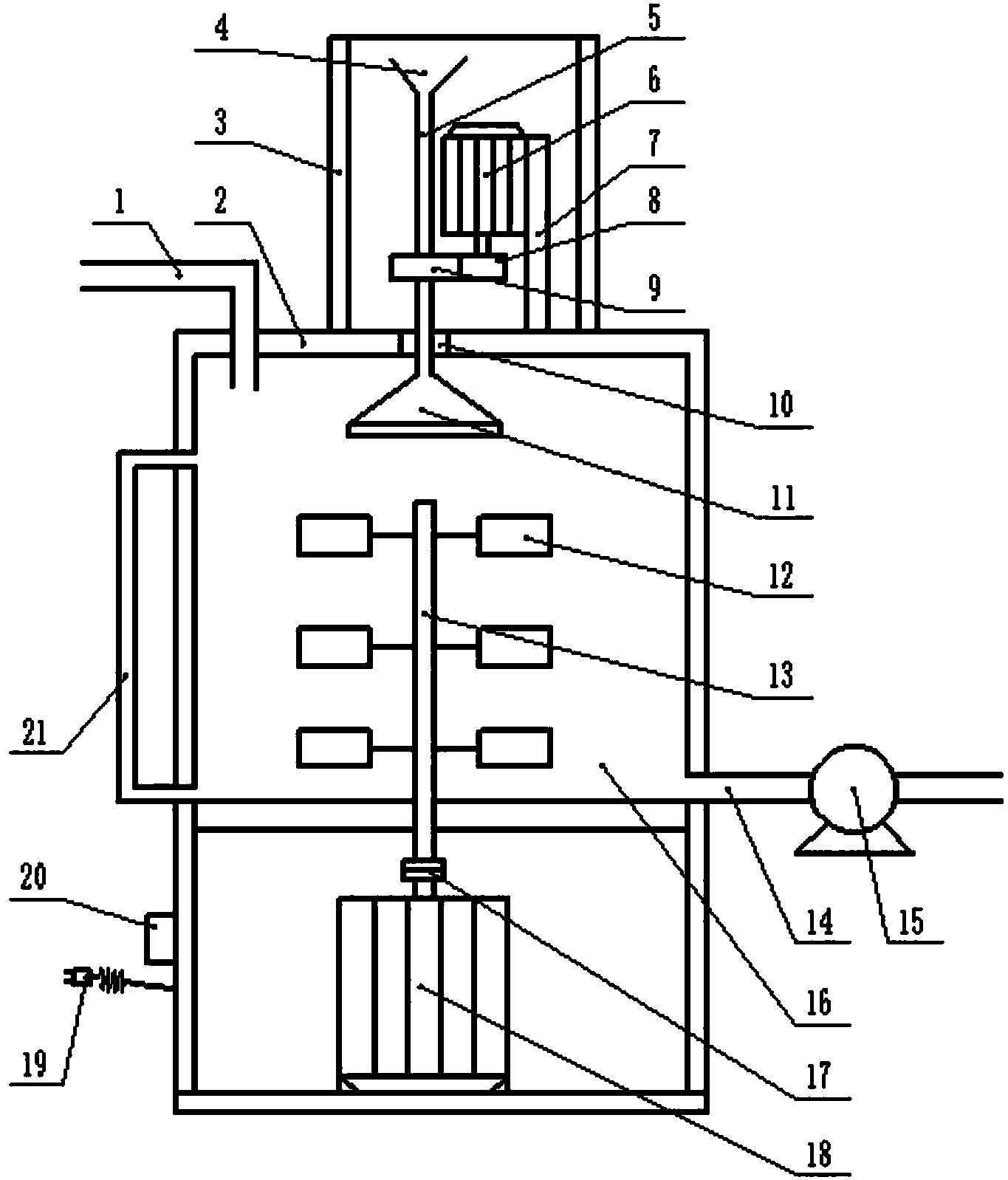

1.一种水处理药剂混合装置，包括进水管(1)、箱体Ⅰ(2)、箱体Ⅱ(3)、漏斗(4)、送料管(5)、电机Ⅰ(6)、支架(7)、齿轮Ⅰ(8)、齿轮Ⅱ(9)、耐磨垫圈(10)、洒料头(11)、叶片(12)、轴杆(13)、排药管(14)、水泵(15)、搅拌室(16)、联轴器(17)、电机Ⅱ(18)、插头(19)、开关(20)和连通管(21)，其特征在于：进水管(1)连接在箱体Ⅰ(2)的上端，箱体Ⅱ(3)连接在箱体Ⅰ(2)上，送料管(5)的上端连接漏斗(4)，送料管(5)的下端连接洒料头(11)，电机Ⅰ(6)安装在支架(7)上，支架(7)连接在箱体Ⅰ(2)的上端，齿轮Ⅰ(8)安装在电机Ⅰ(6)上，齿轮Ⅱ(9)安装在送料管(5)上，齿轮Ⅰ(8)与齿轮Ⅱ(9)啮合，送料管(5)与箱体Ⅰ(2)之间设置有耐磨垫圈(10);叶片(12)有多个，叶片(12)连接在轴杆(13)上，轴杆(13)通过联轴器(17)连接在电机Ⅱ(18)上，并且叶片(12)位于搅拌室(16)内;排药管(14)连接在搅拌室(16)上，排药管(14)上设置有水泵(15);插头(19)和开关(20)均设置在箱体Ⅰ(2)上，搅拌室(16)上设置有连通管(21)。
2.根据权利要求1所述的一种水处理药剂混合装置，其特征在于：所述叶片(12)、轴杆(13)和联轴器(17)同轴。
3.根据权利要求1所述的一种水处理药剂混合装置，其特征在于：所述箱体Ⅰ(2)、叶片(12)和轴杆(13)的材料均为不锈钢。
4.根据权利要求1所述的一种水处理药剂混合装置，其特征在于：所述洒料头(11)上设置有多个洒料孔。
说明书
一种工业水处理药剂混合装置
技术领域
本实用新型涉及一种药剂混合装置，更具体的说是一种水处理药剂混合装置。
背景技术
随着工业的不断发展，一方面给人们的生活带来了翻天覆地的变化，另一方面，在工业生产过程中，如煤矿企业、冶金、钢铁和石油化工需要大量的工业用水，由于此类用水会对水体产生一定的污染，如果直接将其排放外界，将会对河流产生污染，因此必须将水处理达标后才能排放，由于工业用水中含有不同的污染物质，需要多种水处理药剂混合后对其中和，现有的技术中通常单独投放这类药剂，费时费力，另外投放点比较集中，很难形成扩散面，不利于水体净化，所以设计一种水处理药剂混合装置就十分必要。
发明内容
本实用新型主要解决的技术问题是提供一种水处理药剂混合装置，不仅能够快速混合药剂，而且洒药均匀。
为解决上述技术问题，本实用新型涉及一种药剂混合装置，更具体的说是一种水处理药剂混合装置，包括进水管、箱体Ⅰ、箱体Ⅱ、漏斗、送料管、电机Ⅰ、支架、齿轮Ⅰ、齿轮Ⅱ、耐磨垫圈、洒料头、叶片、轴杆、排药管、水泵、搅拌室、联轴器、电机Ⅱ、插头、开关和连通管，不仅能够快速混合药剂，而且洒药均匀。
进水管连接在箱体Ⅰ的上端，箱体Ⅱ连接在箱体Ⅰ上，送料管的上端连接漏斗，送料管的下端连接洒料头，电机Ⅰ安装在支架上，支架连接在箱体Ⅰ的上端，齿轮Ⅰ安装在电机Ⅰ上，齿轮Ⅱ安装在送料管上，齿轮Ⅰ与齿轮Ⅱ啮合，送料管与箱体Ⅰ之间设置有耐磨垫圈。叶片有多个，叶片连接在轴杆上，轴杆通过联轴器连接在电机Ⅱ上，并且叶片位于搅拌室内。排药管连接在搅拌室上，排药管上设置有水泵。插头和开关均设置在箱体Ⅰ上，搅拌室上设置有连通管。
作为本技术方案的进一步优化，本实用新型一种脚踏式旋转净伞器所述叶片、轴杆和联轴器同轴。
作为本技术方案的进一步优化，本实用新型一种水处理药剂混合装置所述箱体Ⅰ、叶片和轴杆的材料均为不锈钢。
作为本技术方案的进一步优化，本实用新型一种水处理药剂混合装置所述洒料头上设置有多个洒料孔。
本实用新型一种水处理药剂混合装置的有益效果为：
本实用新型一种水处理药剂混合装置，不仅能够快速混合药剂，而且洒药均匀。
