船舶污水处理设备系统

　　申请日2015.05.19

　　公开(公告)日2015.09.30

　　IPC分类号C02F9/14

　　摘要

　　本实用新型公开了一种带有生物反应池的船舶污水处理设备系统，所述带有生物反应池的船舶污水处理设备系统包括生物反应池、精过滤器、预曝气室、膜过滤室、排水装置;所述生物反应池、精过滤器、预曝气室、膜过滤室、排水装置上均设置有进口和出口;所述生物反应池的出口与精过滤器的进口相连接;所述精过滤器的出口与预曝气室的进口通过管道相连接;所述预曝气室的出口与膜过滤室的进口通过管道相连接;所述膜过滤室的出口与排水装置的入口相连接;本实用新型结构简单、使用方便、节能环保、防止二次污染、污水处理效率高，净化了污水，使其达标排放。

　　权利要求书

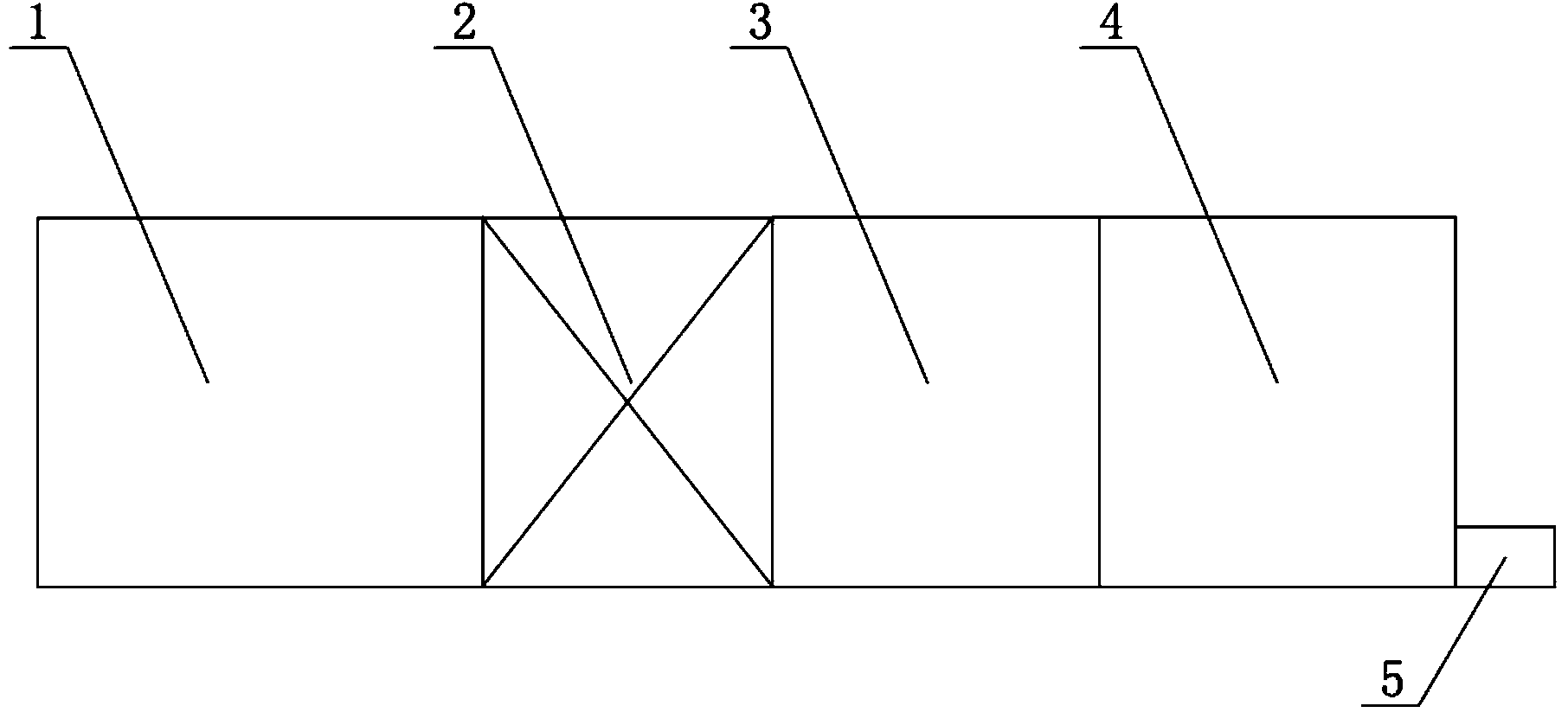

　　1.一种带有生物反应池的船舶污水处理设备系统，其特征在于：所述带有生物反应池的船舶污水处理设备系统包括生物反应池、精过滤器、预曝气室、膜过滤室、排水装置;

　　所述生物反应池、精过滤器、预曝气室、膜过滤室、排水装置上均设置有进口和出口;所述生物反应池的出口与精过滤器的进口相连接;所述精过滤器的出口与预曝气室的进口通过管道相连接;所述预曝气室的出口与膜过滤室的进口通过管道相连接;所述膜过滤室的出口与排水装置的入口相连接;

　　所述生物反应池的出口设置有陶瓷颗粒过滤网;

　　所述预曝气室底部设置有曝气装置，所述曝气装置中放置悬浮性浮球纤维填料，所述的膜过滤室内设置有过滤膜组件，所述过滤膜组件安装于所述膜过滤室底部;所述过滤膜组件为中空纤维过滤膜组件;

　　所述中空纤维过滤膜组件包括膜壳体、中心管、中心集水管、中空纤维膜丝、膜丝隔离定位板和分别设置于所述膜壳体上下两端的出口和进口，所述进口处设置有进水口，所述出口处设置有出水口，所述中空纤维膜丝的一端在所述出口浇铸成开孔型，所述中空纤维膜丝的另一端在所述进口成闭孔型，所述中空纤维膜丝的开孔型的一端与出水口相连通;

　　所述中心集水管设置于所述出口中心，所述中心集水管相连通浓水出水口，所述中心集水管外侧均匀分布多条呈辐射状的圆柱形出水通道，每一条圆柱形出水通道通过开设置于所述中心集水管侧壁上的一个贯通孔，所述贯通孔与所述中心集水管相连通;

　　所述出口处设置有圆环形集水槽，所述圆环形集水槽以沿径向切割所述每一条圆柱形出水通道的形式进行设置，所述圆环形集水槽与所述每一条圆柱形 出水通道相连通;

　　所述圆环形集水槽和所述圆柱形出水通道将所述中空纤维膜丝分隔为等45°的多个膜丝区，其位于所述圆环形集水槽内侧区为等面积的扇形体，其位于所述圆环形集水槽外侧区为等面积的断环形体。

　　2.根据权利要求1所述的带有生物反应池的船舶污水处理设备系统，其特征在于：所述圆柱形出水通道为5-9条。

　　3.根据权利要求1所述的带有生物反应池的船舶污水处理设备系统，其特征在于：所述圆柱形出水通道上侧封闭，下侧内壁上设置有2-3个通孔。

　　4.根据权利要求1所述的带有生物反应池的船舶污水处理设备系统，其特征在于：所述带有生物反应池的船舶污水处理设备系统包括还包括沉淀池，所述沉淀池上设置有进口和出口;所述沉淀池的出口与所述生物反应池的入口通过管道相连通。

　　5.根据权利要求1至4任一项所述的带有生物反应池的船舶污水处理设备系统，其特征在于：所述带有生物反应池的船舶污水处理设备系统还设置有调节水量的调节阀，所述调节阀设置于所述排水装置的出口处。

　　说明书

　　一种带有生物反应池的船舶污水处理设备系统

　　技术领域

　　本实用新型涉及污水处理领域，具体涉及一种带有生物反应池的船舶污水 处理设备系统。

　　背景技术

　　随着航运业和海洋开发的空前发展，海洋的环境污染越来越严重，人类对 海洋的保护也日益重视。由海洋所带来的船舶生活污水污染问题也引起了人类 的高度关注。船舶生活污水中含有大量细菌、寄生虫甚至病毒以及高浓度的富 营养化物质，这些未处理的生活污水未经处理任意排放到水环境，将会使水中 生物和人类感染，危害生物及人类健康，此外营养盐进入水环境后，当其含量 达到0.01mg/L时，便可使藻类过度地生长和繁殖，出现富营养化。水环境的自 然净化过程的破坏再加之生活污水中悬浮固体的存在，将对海滨浴场和渔场的 资源产生较严重的影响。而且生活污水可能会给海洋环境带来外来物种，破坏 海洋生态平衡。另一方面，由于远洋船舶淡水资源的缺乏，将生活污水处理后 循环利用，可以大大解决淡水短缺问题。因此，针对船舶生活污水的污染特点 及影响，进行系统化研究并给出相应的控制对策是一项重要的内容。

　　由于从2010年1月1日起必须正式实施“MARPOL73/78防污公约”，对 污水排放提出了更高的要求。新的排放标准中不仅对BOD5及COD提出了更高 的要求(BOD5由≤50mg/L改为≤25mg/L，原无COD排放要求现改为≤ 125mg/L，悬浮固体总量(S.S)几何平均值由≤50mg/L改为≤35mg/L，大肠 菌群(M.O.N)几何平均值也由≤250个/100mL提高到≤100个/100mL)，原先 的污水处理装置已经很难满足新的污水排放标准，并且基于船舶空间的有限性， 淡水资源的紧缺，如何使一部分废水作为中水回用也一直是目前处理的难题。

　　目前，缺乏一种污水处理效率高的带有生物反应池的船舶污水处理设备系 统。

　　实用新型内容

　　本实用新型所要解决的技术问题是提供一种污水处理效率高的带有生物反 应池的船舶污水处理设备系统。

　　本实用新型是通过以下技术方案来实现的：本实用新型提供了一种带有生 物反应池的船舶污水处理设备系统，所述带有生物反应池的船舶污水处理设备 系统包括生物反应池、精过滤器、预曝气室、膜过滤室、排水装置;

　　所述生物反应池、精过滤器、预曝气室、膜过滤室、排水装置上均设置有 进口和出口;所述生物反应池的出口与精过滤器的进口相连接;所述精过滤器 的出口与预曝气室的进口通过管道相连接;所述预曝气室的出口与膜过滤室的 进口通过管道相连接;所述膜过滤室的出口与排水装置的入口相连接;

　　所述生物反应池的出口设置有陶瓷颗粒过滤网;

　　所述预曝气室底部设置有曝气装置，所述曝气装置中放置悬浮性浮球纤维 填料，所述的膜过滤室内设置有过滤膜组件，所述过滤膜组件安装于所述膜过 滤室底部;所述过滤膜组件为中空纤维过滤膜组件;

　　所述中空纤维过滤膜组件包括膜壳体、中心管、中心集水管、中空纤维膜 丝、膜丝隔离定位板和分别设置于所述膜壳体上下两端的出口和进口，所述进 口处设置有进水口，所述出口处设置有出水口，所述中空纤维膜丝的一端在所 述出口浇铸成开孔型，所述中空纤维膜丝的另一端在所述进口成闭孔型，所述 中空纤维膜丝的开孔型的一端与出水口相连通;

　　所述中心集水管设置于所述出口中心，所述中心集水管相连通所述浓水出 水口，所述中心集水管外侧均匀分布多条呈辐射状的圆柱形出水通道，所述每 一条圆柱形出水通道通过开设置于所述中心集水管侧壁上的一个贯通孔，所述 贯通孔与所述中心集水管相连通;

　　所述出口处设置有圆环形集水槽，所述圆环形集水槽以沿径向切割所述每 一条圆柱形出水通道的形式进行设置，所述圆环形集水槽与所述每一条圆柱形 出水通道相连通;

　　所述圆环形集水槽和所述圆柱形出水通道将所述中空纤维膜丝分隔为等 45°的多个膜丝区，其位于所述圆环形集水槽内侧区为等面积的扇形体，其位 于所述圆环形集水槽外侧区为等面积的断环形体。

　　进一步地，所述圆柱形出水通道为5-9条。

　　进一步地，所述圆柱形出水通道上侧封闭，下侧内壁上设置有2-3个通孔。

　　更进一步地，所述带有生物反应池的船舶污水处理设备系统包括还包括沉 淀池，所述沉淀池上设置有进口和出口;所述沉淀池的出口与所述生物反应池 的入口通过管道相连通。

　　进一步地，所述带有生物反应池的船舶污水处理设备系统还设置有调节水 量的调节阀，所述调节阀设置于所述排水装置的出口处。

　　有益效果：本实用新型结构简单、使用方便、节能环保、防止二次污染、 污水处理效率高，净化了污水，使其达标排放，具备实用性。

　　相对于现有技术，本实用新型具有如下优点：

　　(1)本实用新型具有水力停留时间短、微生物浓度比传统生物处理技术高、 良好的除氮性能、生化效率明显提高;污泥停留时间长、产量小。该设备可将 高浓度生活污水处理达到国家再用水水质标准，满足船舶等封闭场所的安全性 要求。

　　(2)船舶灰水、黑水中含有很高的固体和悬浮物，如果大量的悬浮物流入 膜过滤装置会造成膜过滤装置故障。细过滤器外置，根据过滤压力或设定时间 可自动清洗。
