污水生化处理智能控制技术

　　申请日2016.06.20

　　公开(公告)日2016.12.07

　　IPC分类号C02F3/00; G05B19/04

　　摘要

　　本实用新型公开了污水处理装置领域内的一种污水生化处理智能控制装置，包括：进水SS测量仪，出水SS测量仪，进水COD测量仪，出水COD测量仪，进水BOD5测量仪，出水BOD5测量仪，水质分析仪，主控芯片，主轴转速控制器和显示器，所述进水SS测量仪、出水SS测量仪、进水COD测量仪和出水COD测量仪并联设置且均与水质分析仪相连，水质分析仪与主控芯片相连，主控芯片分别与显示器和主轴转速控制器相连。所述进水BOD5测量仪和出水BOD5测量仪并联设置且均与水质分析仪相连。本实用新型能够反馈调节旋流沉砂池的驱动主轴转速，确保处理后的污水达到标准，智能控制污水生化处理的过程，提高自动化程度。

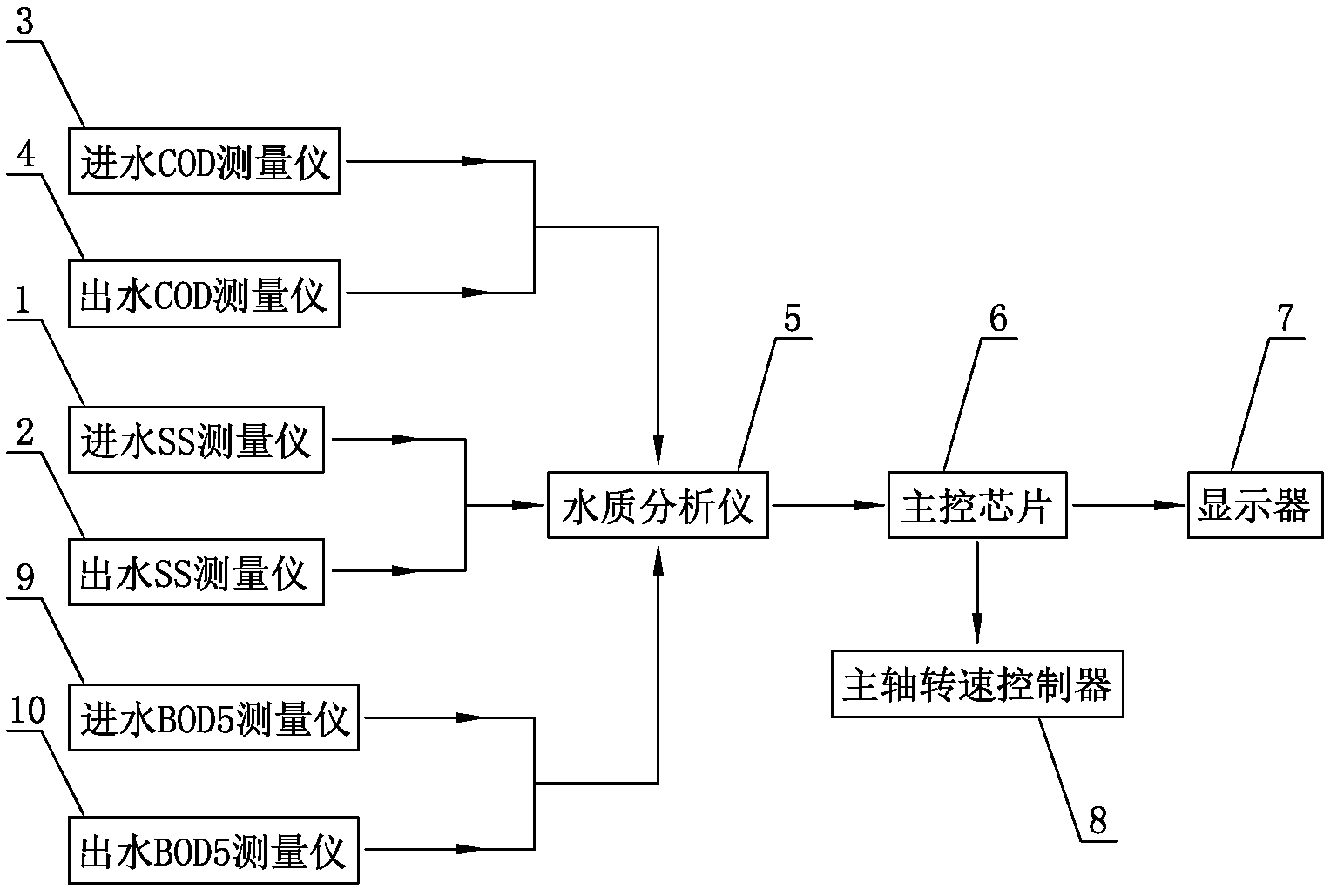

　　摘要附图



　　权利要求书

　　1.一种污水生化处理智能控制装置，其特征在于，包括：

　　进水SS测量仪，安装在旋流沉砂池的进水口，用以测量污水处理前的SS含量，并将处理前SS含量数据发送给水质分析仪;

　　出水SS测量仪，安装在旋流沉砂池的出水口，测量污水处理后的SS含量，并将处理后SS含量数据发送给水质分析仪;

　　进水COD测量仪，安装在旋流沉砂池的进水口，测量污水处理前的COD含量，并将处理前COD含量数据发送给水质分析仪;

　　出水COD测量仪，安装在旋流沉砂池的出水口，测量污水处理后的COD含量，并将处理后COD含量数据发送给水质分析仪;

　　水质分析仪，接受来自进水SS测量仪的数据、来自出水SS测量仪的数据、来自进水COD测量仪的数据和来自出水COD测量仪的数据，并将水质分析数据发送给主控芯片;

　　主控芯片，接受来自水质分析仪的数据，将主轴转速调整数据发送给主轴转速控制器，并将水质分析数据发送给显示器;

　　主轴转速控制器，安装在旋流沉砂池的驱动主轴上，接受来自主控芯片的数据，并调整主轴转速;

　　显示器，接受来自主控芯片的数据，并显示水质分析数据;

　　所述进水SS测量仪、出水SS测量仪、进水COD测量仪和出水COD测量仪并联设置且均与水质分析仪相连，水质分析仪与主控芯片相连，主控芯片分别与显示器和主轴转速控制器相连。

　　2.根据权利要求1所述的一种污水生化处理智能控制装置，其特征在于，还包括：

　　进水BOD5测量仪，安装在旋流沉砂池的进水口，用以测量污水处理前的BOD5含量，并将处理前BOD5含量数据发送给水质分析仪;

　　出水BOD5测量仪，安装在旋流沉砂池的出水口，测量污水处理后的BOD5含量，并将处理后BOD5含量数据发送给水质分析仪;

　　所述进水BOD5测量仪和出水BOD5测量仪并联设置且均与水质分析仪相连。

　　说明书

　　污水生化处理智能控制装置

　　技术领域

　　本实用新型属于污水处理装置领域，特别涉及一种污水生化处理控制装置。

　　背景技术

　　污水生化处理属于二级处理，目的在于去除不可沉悬浮物和溶解性可生物降解有机物。旋流沉砂池是利用机械力控制水流流态与流速、加速沙粒的沉淀并使有机物随水流带走的沉砂装置，旋流沉砂池可用于进行污水生化处理。旋流沉砂池工作时，污水由进水口切线方向进入旋流沉砂池，驱动主轴带动涡轮叶片旋转，使砂粒呈螺旋形流动，促进水中的有机物和砂粒悬浮物分离，有机物随出水旋流从出水口排出，下沉的砂粒悬浮物经气提装置提升至砂水分离器，达到清洁排沙的标准。污水经旋流沉砂池处理后，缺少对处理后污水进行检测的装置，无法得知反映水中的砂粒悬浮物含量的SS值、反映有机物含量的COD值，不能得知处理后的污水是否达到标准。

　　实用新型内容

　　本实用新型的目的是提供一种污水生化处理智能控制装置，能够反馈调节旋流沉砂池的驱动主轴转速，确保处理后的污水达到标准，智能控制污水生化处理的过程，提高自动化程度。

　　本实用新型的目的是这样实现的：一种污水生化处理智能控制装置，包括：

　　进水SS测量仪，安装在旋流沉砂池的进水口，用以测量污水处理前的SS含量，并将处理前SS含量数据发送给水质分析仪;

　　出水SS测量仪，安装在旋流沉砂池的出水口，测量污水处理后的SS含量，并将处理后SS含量数据发送给水质分析仪;

　　进水COD测量仪，安装在旋流沉砂池的进水口，测量污水处理前的COD含量，并将处理前COD含量数据发送给水质分析仪;

　　出水COD测量仪，安装在旋流沉砂池的出水口，测量污水处理后的COD含量，并将处理后COD含量数据发送给水质分析仪;

　　水质分析仪，接受来自进水SS测量仪的数据、来自出水SS测量仪的数据、来自进水COD测量仪的数据和来自出水COD测量仪的数据，并将水质分析数据发送给主控芯片;

　　主控芯片，接受来自水质分析仪的数据，将主轴转速调整数据发送给主轴转速控制器，并将水质分析数据发送给显示器;

　　主轴转速控制器，安装在旋流沉砂池的驱动主轴上，接受来自主控芯片的数据，并调整主轴转速;

　　显示器，接受来自主控芯片的数据，并显示水质分析数据;

　　所述进水SS测量仪、出水SS测量仪、进水COD测量仪和出水COD测量仪并联设置且均与水质分析仪相连，水质分析仪与主控芯片相连，主控芯片分别与显示器和主轴转速控制器相连。

　　本实用新型工作时，进水SS测量仪、出水SS测量仪、进水COD测量仪和出水COD测量仪检测污水处理前和处理后的SS含量、COD含量，并将其发送给水质分析仪，水质分析仪分析对污水的处理是否达到标准，当SS和COD含量已降低并达到标准时，主控芯片命令主轴转速控制器提高旋流沉砂池的驱动主轴转速;当SS和COD含量未达到标准时，主控芯片命令主轴转速控制器降低旋流沉砂池的驱动主轴转速;显示器显示污水处理前和处理后的SS含量、COD含量。与现有技术相比，本实用新型的有益效果在于：能够根据处理后的水质情况反馈调节旋流沉砂池的驱动主轴转速，确保处理后的污水达到标准，并降低驱动电机能耗，实现智能控制污水生化处理的过程，提高自动化程度。

　　为了更加全面地分析污水处理前和处理后的水质情况，还包括：

　　进水BOD5测量仪，安装在旋流沉砂池的进水口，用以测量污水处理前的BOD5含量，并将处理前BOD5含量数据发送给水质分析仪;

　　出水BOD5测量仪，安装在旋流沉砂池的出水口，测量污水处理后的BOD5含量，并将处理后BOD5含量数据发送给水质分析仪;

　　所述进水BOD5测量仪和出水BOD5测量仪并联设置且均与水质分析仪相连。
