申请日2016.06.20
公开(公告)日2016.12.07
IPC分类号F23G5/44
摘要
本实用新型涉及入炉垃圾渗滤液收集系统。目的是提供的系统应能确保垃圾渗滤液正常回收，以保持周边环境卫生并具有结构简单、实用性强的特点。技术方案是：垃圾渗滤液收集系统，包括由垃圾坑分别一一连通各垃圾焚烧炉的若干个直通管;其特征在于：每个直通管中分别对应设置一密闭的缓冲箱，缓冲箱连通直通管的进口部位和出口部位分别接入水冲洗管路，相邻的缓冲箱之间还配置连通管，连通管连接于缓冲箱的上部，各缓冲箱位于连通管的一侧还装有阻隔杂质的不锈钢滤网。所述缓冲箱顶部装有人孔门。

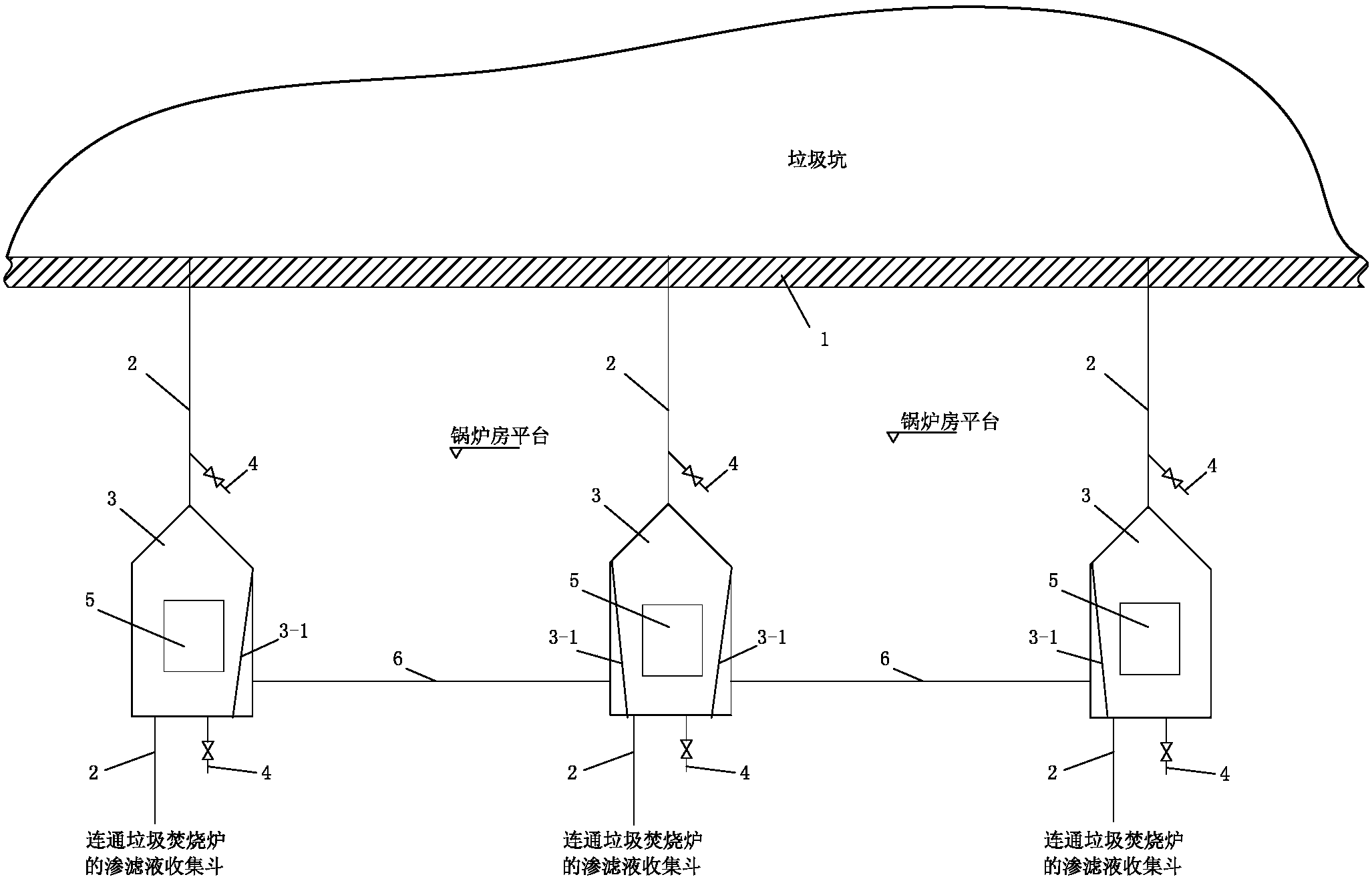

摘要附图
权利要求书
1.垃圾渗滤液收集系统，包括由垃圾坑分别一一连通各垃圾焚烧炉的若干个直通管(2);其特征在于：每个直通管中分别对应设置一密闭的缓冲箱(3)，缓冲箱连通直通管的进口部位和出口部位分别接入水冲洗管路(4)，相邻的缓冲箱之间还配置连通管(6)，连通管连接于缓冲箱的上部，各缓冲箱位于连通管的一侧还装有阻隔杂质的不锈钢滤网(3-1)。
2.根据权利要求1所述的垃圾渗滤液收集系统，其特征在于：所述缓冲箱顶部装有人孔门(5)。
说明书
入炉垃圾渗滤液收集系统
技术领域
本实用新型涉及垃圾焚烧领域，具体是入炉垃圾渗滤液收集系统。
背景技术
垃圾焚烧炉通常设置有收集入炉垃圾渗滤液的管路系统，可将垃圾渗滤液及时输送至垃圾坑;由于入炉垃圾渗滤液收集系统通常布置在锅炉平台上，而垃圾坑中的垃圾料位经常高出渗滤液出水口，容易将渗滤液出水口堵塞;因此采用连通管将几个垃圾焚烧炉的入炉垃圾收集管路相互连通，使得渗滤液可以从未被堵塞的渗滤液出水口回收至垃圾坑。但是，由于渗滤液中杂质较多，容易引起连通管口处堵塞，导致渗滤液外溢，以至影响到周围工作环境。
实用新型内容
本实用新型的目的是克服上述背景技术的不足，提供一种入炉垃圾渗滤液收集系统的改进，该系统应能确保垃圾渗滤液正常回收，以保持周边环境卫生并具有结构简单、实用性强的特点。
本实用新型提供的技术方案是：
垃圾渗滤液收集系统，包括由垃圾坑分别一一连通各垃圾焚烧炉的若干个直通管;其特征在于：每个直通管中分别对应设置一密闭的缓冲箱，缓冲箱连通直通管的进口部位和出口部位分别接入水冲洗管路，相邻的缓冲箱之间还配置连通管，连通管连接于缓冲箱的上部，各缓冲箱位于连通管的一侧还装有阻隔杂质的不锈钢滤网。
所述缓冲箱顶部装有人孔门。
本实用新型的有益效果是：该垃该圾渗滤液收集系统能有效解决连通管容易堵塞的问题，保证垃圾焚烧炉的渗滤液能通过连通管顺畅地从露出的出水口流出，从而确保环境卫生(不会影响锅炉房平台的卫生);此外，该系统的结构也简单，制造成本也不高。
