申请日2016.06.20
公开(公告)日2016.12.07
IPC分类号G01N33/18; G01S19/42
摘要
本实用新型公开了一种污水检测报警装置，包括装置外壳、水质监测传感器和外置网络接口，所述装置外壳的左下方设置有排水管，且装置外壳的下方靠近排水管的右侧设置有取水管，所述外置网络接口安装在装置外壳的左侧中间位置处，所述装置外壳的内部下方靠近取水管的左上方位置处设置有抽水泵，且装置外壳的内部靠近抽水泵的右侧设置有GPS定位装置，所述装置外壳的内部下方靠近抽水泵的左侧设置有水泵电机。本实用新型结构科学合理，使用安全方便，水质检测装置可以快速的检测出水质的状况，并及时传递给微处理器，警报装置可以在水质受到污染时，及时发出警报，提醒人们不要使用，GPS定位装置方便检测水质污染的具体位置。

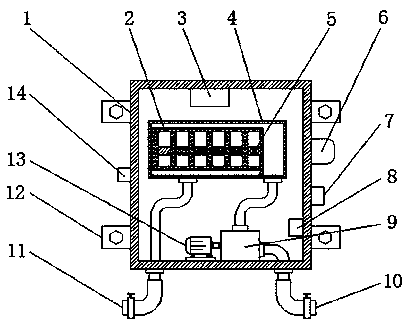

摘要附图
权利要求书
1.一种污水检测报警装置，包括装置外壳(1)、水质监测传感器(5)和外置网络接口(14)，其特征在于：所述装置外壳(1)的左下方设置有排水管(11)，且装置外壳(1)的下方靠近排水管(11)的右侧设置有取水管(10)，所述外置网络接口(14)安装在装置外壳(1)的左侧中间位置处，所述装置外壳(1)的内部下方靠近取水管(10)的左上方位置处设置有抽水泵(9)，且装置外壳(1)的内部靠近抽水泵(9)的右侧设置有GPS定位装置(8)，所述装置外壳(1)的内部下方靠近抽水泵(9)的左侧设置有水泵电机(13)，所述水泵电机(13)的上方设置有水质检测装置(4)，所述水质监测传感器(5)安装在水质检测装置(4)的内部，所述水质检测装置(4)的内部靠近水质监测传感器(5)的上方设置有内置输水管(2)，所述装置外壳(1)的内部上方靠近水质检测装置(4)的上方设置有微处理器(3)，所述水质监测传感器(5)、水泵电机(13)和外置网络接口(14)均与微处理器(3)电性连接，所述装置外壳(1)的左右两侧设置有固定装置(12)，所述装置外壳(1)的右侧靠近两个固定装置(12)的中间下方设置有电源接口(7)，所述微处理器(3)与电源接口(7)电性连接，所述电源接口(7)的上方设置有警报装置(6)。
2.根据权利要求1所述的一种污水检测报警装置，其特征在于：所述固定装置(12)共设置有四个，且四个固定装置(12)分别安装在装置外壳(1)的左右两侧。
3.根据权利要求1所述的一种污水检测报警装置，其特征在于：所述水质监测传感器(5)共设置有六个，且六个水质监测传感器(5)均匀安装在水质检测装置(4)的内部。
4.根据权利要求1所述的一种污水检测报警装置，其特征在于：所述水质检测装置(4)与抽水泵(9)通过输水管连接。
5.根据权利要求1所述的一种污水检测报警装置，其特征在于：所述取水管(10)和排水管(11)上均设置有控制阀。
说明书
一种污水检测报警装置
技术领域
本实用新型属于污水监测技术领域，具体涉及一种污水检测报警装置。
背景技术
水是生命之源，人类在生活和生产活动中都离不开水，生活饮用水水质的优劣与人类健康密切相关。随着社会经济发展、科学进步和人民生活水平的提高，人们对生活饮用水的水质要求不断提高，饮用水水质标准也相应地不断发展和完善。由于生活饮用水水质标准的制定与人们的生活习惯、文化、经济条件、科学技术发展水平、水资源及其水质现状等多种因素有关，不仅各国之间，而且同一国家的不同地区之间，对饮用水水质的要求都存在着差异。
现有的污水检测装置在使用过程中存在一些缺陷，例如，难以在第一时间内发现污水出现的位置，水质监测繁琐，不能及时发现水质的变化的问题，为此我们提出一种污水检测报警装置。
发明内容
本实用新型的目的在于提供一种污水检测报警装置，以解决上述背景技术中提出污水检测装置难以在第一时间内发现污水出现的位置，水质监测繁琐，不能及时发现水质的变化的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水检测报警装置，包括装置外壳、水质监测传感器和外置网络接口，所述装置外壳的左下方设置有排水管，且装置外壳的下方靠近排水管的右侧设置有取水管，所述外置网络接口安装在装置外壳的左侧中间位置处，所述装置外壳的内部下方靠近取水管的左上方位置处设置有抽水泵，且装置外壳的内部靠近抽水泵的右侧设置有GPS定位装置，所述装置外壳的内部下方靠近抽水泵的左侧设置有水泵电机，所述水泵电机的上方设置有水质检测装置，所述水质监测传感器安装在水质检测装置的内部，所述水质检测装置的内部靠近水质监测传感器的上方设置有内置输水管，所述装置外壳的内部上方靠近水质检测装置的上方设置有微处理器，所述水质监测传感器、水泵电机和外置网络接口均与微处理器电性连接，所述装置外壳的左右两侧设置有固定装置，所述装置外壳的右侧靠近两个固定装置的中间下方设置有电源接口，所述微处理器与电源接口电性连接，所述电源接口的上方设置有警报装置。
优选的，所述固定装置共设置有四个，且四个固定装置分别安装在装置外壳的左右两侧。
优选的，所述水质监测传感器共设置有六个，且六个水质监测传感器均匀安装在水质检测装置的内部。
优选的，所述水质检测装置与抽水泵通过输水管连接。
优选的，所述取水管和排水管上均设置有控制阀。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，水质检测装置可以快速的检测出水质的状况，并及时传递给微处理器，警报装置可以在水质受到污染时，及时发出警报，提醒人们不要使用，GPS定位装置方便检测水质污染的具体位置，便于精确化的污水治理，同时也便于污水源头的确定，外置网络接口方便将水质状况及时发送给远程监测端。
