申请日2015.12.14
公开(公告)日2016.06.15
IPC分类号C02F1/00; B01D41/00; B66D1/28
摘要
本实用新型公开了一种带有提泵较盘的污水处理池，包括：污水处理池、进水管、过滤器支架、污水过滤器、抽水泵、滑轮、提升钢丝绳、提泵较盘、摇把、支撑架与工作台，其特征在于：所述污水处理池内设置有过滤器支架，所述过滤器支架上设置有污水过滤器，所述污水过滤器与所述过滤器支架相互固定连接，所述过滤器支架上端设置有抽水泵，所述污水处理池一侧设置有进水管，所述进水管与所述污水处理池相互固定连接，所述污水处理池另一侧设置有工作台，所述工作台上设置有支撑架，所述提泵较盘与所述支撑架相互连接，所述支撑架上设置有滑轮。本实用新型的有益效果在于：本实用新型具有操作方便，节省人力且降低了工人操作难度的优点。

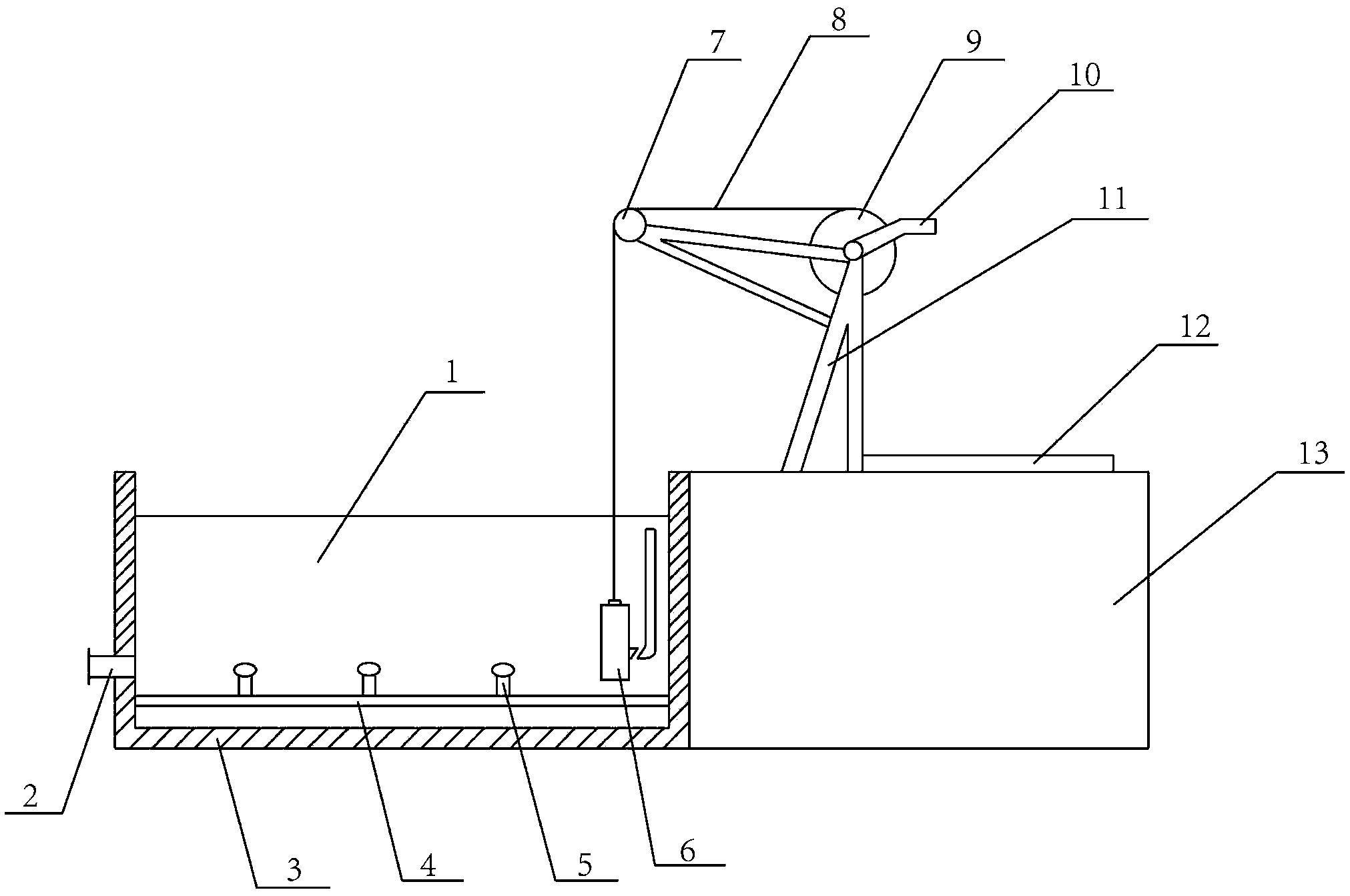

摘要附图
权利要求书
1.一种带有提泵较盘的污水处理池，包括：污水处理池、进水管、过滤器支架、污水过滤器、抽水泵、滑轮、提升钢丝绳、提泵较盘、摇把、支撑架与工作台，其特征在于：所述污水处理池内设置有过滤器支架，所述过滤器支架上设置有污水过滤器，所述污水过滤器与所述过滤器支架相互固定连接，所述过滤器支架上端设置有抽水泵，所述污水处理池一侧设置有进水管，所述进水管与所述污水处理池相互固定连接，所述污水处理池另一侧设置有工作台，所述工作台上设置有支撑架，所述提泵较盘与所述支撑架相互连接，所述支撑架上设置有滑轮，所述滑轮与所述支撑架相互连接，所述提泵较盘上设置有提升钢丝绳，所述提升钢丝绳一端与所述提泵较盘相互连接，所述提升钢丝绳另一端与所述抽水泵相互连接，所述提泵较盘一侧设置有摇把，所述摇把与所述提泵较盘相互连接。
2.根据权利要求1中所述的一种带有提泵较盘的污水处理池，其特征在于：所述污水处理池内设置有防渗层。
3.根据权利要求1中所述的一种带有提泵较盘的污水处理池，其特征在于：所述进水管的直径为15cm-25cm。
4.根据权利要求1中所述的一种带有提泵较盘的污水处理池，其特征在于：所述提升钢丝绳为双绕绳。
5.根据权利要求1中所述的一种带有提泵较盘的污水处理池，其特征在于：所述工作台上设置有工作踏板。
说明书
一种带有提泵较盘的污水处理池
技术领域
本实用新型涉及环保设备技术领域，尤其涉及一种带有提泵较盘的污水处理池。
背景技术
目前，由于现代工业的迅速发展和人口的迅猛增加，导致生活污水和工业废水的排放急剧增加。这在很大程度上污染了已有水源，导致可用水资源不断缩减。另一方面，也降低了这些水资源的循环利用率。不管是哪个行业还是领域，对水的利用都是不可少的。所以加强对这些排放的废水的循环利用，也将提升水源的本身使用价值。为了实现环境效益和经济效益的统一，针对抗生素生产污水的处理系统，污水处理需要在处理后能够达到制药工业水污染物排放标准，为了加强污水的循环利用，降低对环境的污染，需要污水处理池对污水进行净化处理，污水处理是为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程，污水处理被广泛应用于各个领域，污水处理与环境的好坏息息相关，在大型污水处理场所，需要用到污水处理池，污水中存在很多有害物质，会腐蚀污水处理池，常用污水过滤器过滤，污水过滤器在长期使用后，会沉积较多的污泥和杂质，大型污水处理池中的过滤器在水池中不易清洗，需找专门的人员进行清洗，费时费力。污水处理池中的抽水泵是提水的重要设备，使用时整个抽水泵潜入污水处理池中工作，对于一不具备起吊设备的工作场所，一般都人力将水泵送入水下，污水处理池在抽取污水时将抽水泵置于水池底部，抽水泵在污水处理池中工作下需要调节其位置，当需要对水泵进行检修维护时，需通过人力将泵提出抽水池，操作不便且费时费力。
实用新型内容
本实用新型所要解决的技术问题便是针对上述现有技术的不足，本实用新型针对污水处理池内的抽水泵难以提出的问题，在设置于污水处理池一侧的工作台上增加了提泵较盘，提泵较盘一侧设置有滑轮，在提升抽水泵时可以借助滑轮改变力作用方向，本实用新型在污水处理池内设置有防渗层，有效的防止了在污水处理池中的污水渗透到地下，保护了环境，本实用新型在污水处理池内设置有污水过滤器与过滤器支架，在污水过滤器长时间使用后，可以轻松的将过滤架取出进行清洁。本实用新型的提升钢丝绳为双绕绳，双绕绳由钢丝拧成股后再由股围绕绳芯拧成绳，本实用新型提升钢丝绳的绳芯为麻芯，制绳前绳芯浸涂润滑油，可减少钢丝间互相摩擦所引起的损伤，双绕绳具有挠性较好的优点。本实用新型具有操作方便，节省人力且降低了工人操作难度的优点。
本实用新型的技术方案为：一种带有提泵较盘的污水处理池，包括：污水处理池、进水管、过滤器支架、污水过滤器、抽水泵、滑轮、提升钢丝绳、提泵较盘、摇把、支撑架与工作台，其特征在于：所述污水处理池内设置有过滤器支架，所述过滤器支架上设置有污水过滤器，所述污水过滤器与所述过滤器支架相互固定连接，所述过滤器支架上端设置有抽水泵，所述污水处理池一侧设置有进水管，所述进水管与所述污水处理池相互固定连接，所述污水处理池另一侧设置有工作台，所述工作台上设置有支撑架，所述提泵较盘与所述支撑架相互连接，所述支撑架上设置有滑轮，所述滑轮与所述支撑架相互连接，所述提泵较盘上设置有提升钢丝绳，所述提升钢丝绳一端与所述提泵较盘相互连接，所述提升钢丝绳另一端与所述抽水泵相互连接，所述提泵较盘一侧设置有摇把，所述摇把与所述提泵较盘相互连接。
进一步，所述污水处理池内设置有防渗层。
进一步，所述进水管的直径为15cm-25cm。
进一步，所述提升钢丝绳为双绕绳。
进一步，所述工作台上设置有工作踏板。
本实用新型的有益效果在于：本实用新型针对污水处理池内的抽水泵难以提出的问题，在设置于污水处理池一侧的工作台上增加了提泵较盘，提泵较盘一侧设置有滑轮，在提升抽水泵时可以借助滑轮改变力作用方向，本实用新型在污水处理池内设置有防渗层，有效的防止了在污水处理池中的污水渗透到地下，保护了环境，本实用新型在污水处理池内设置有污水过滤器与过滤器支架，在污水过滤器长时间使用后，可以轻松的将过滤架取出进行清洁。本实用新型的提升钢丝绳为双绕绳，双绕绳由钢丝拧成股后再由股围绕绳芯拧成绳，本实用新型提升钢丝绳的绳芯为麻芯，制绳前绳芯浸涂润滑油，可减少钢丝间互相摩擦所引起的损伤，双绕绳具有挠性较好的优点。本实用新型具有操作方便，节省人力且降低了工人操作难度的优点。
