申请日2016.06.20
公开(公告)日2017.01.11
IPC分类号B01J19/18; C02F11/10
摘要
本实用新型提供了一种高效节能的污泥水热解反应设备，包括：a、外桶罐体，外桶罐体安装有进泥口和出泥口，外桶罐体内设置上、下隔板;b、内桶罐体，在内桶罐体上、下两端留孔，在内桶罐体上安装多套带有喷孔的蒸汽搅拌棒;c、动力系统，在外桶罐体上方设置动力系统，驱动内桶罐体和带有喷孔的蒸汽搅拌棒旋转;d、进汽系统，在外桶罐体下方设置进汽系统，高温高压蒸汽通过旋转接头进入到带有喷孔的蒸汽搅拌棒中。本实用新型不同于现有序批式污泥水热解反应设备，可连续地对污泥进行处理，由于内桶罐体内外污泥同时发生水热解反应，缩短了污泥水热解反应时间，解决了现有序批式污泥水热解反应设备运行效率低的问题，处理过程更高效、更节能。

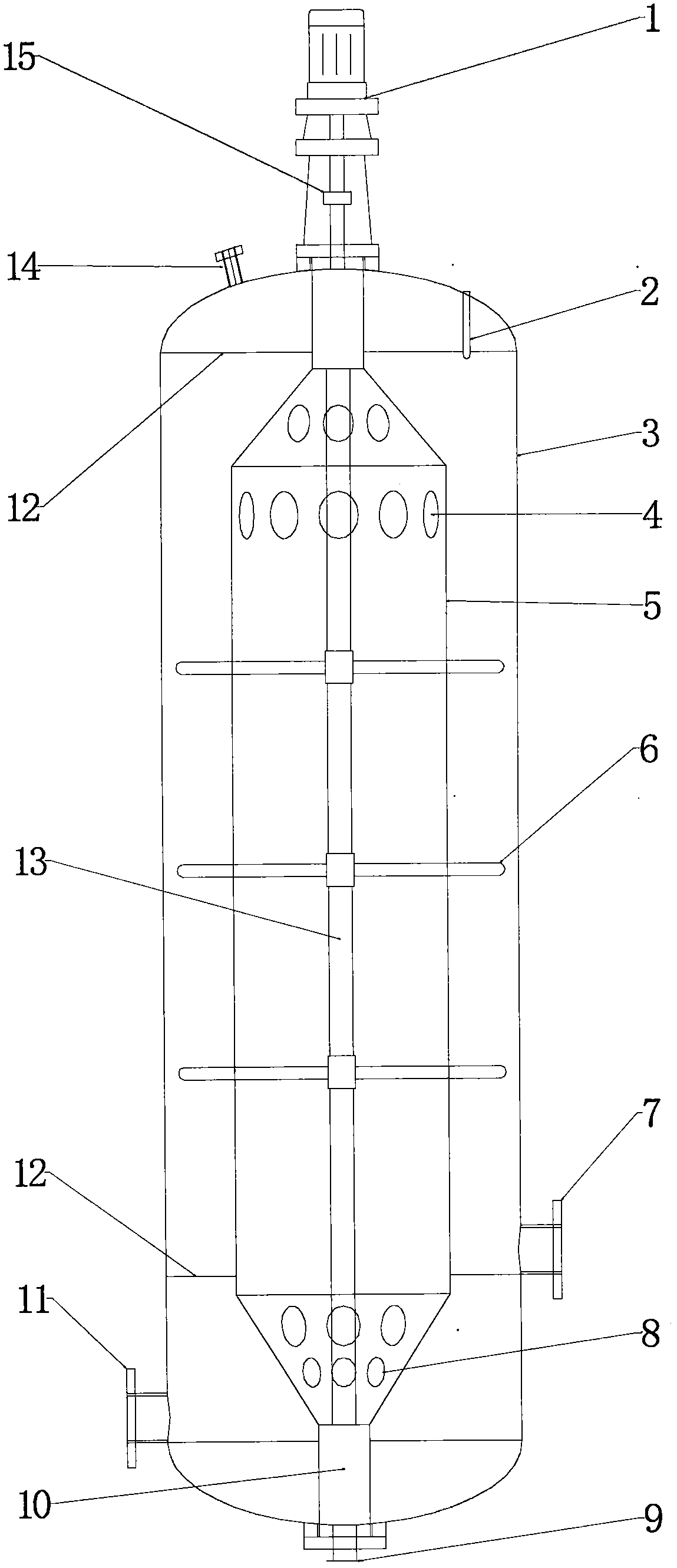

摘要附图
权利要求书
1.一种高效节能的污泥水热解反应设备，包括：a、外桶罐体，外桶罐体安装有进泥口和出泥口，外桶罐体内设置上、下隔板;b、内桶罐体，在内桶罐体上、下两端留孔，在内桶罐体上安装多套带有喷孔的蒸汽搅拌棒;c、动力系统，在外桶罐体上方设置动力系统，驱动内桶罐体和带有喷孔的蒸汽搅拌棒旋转;d、进汽系统，在外桶罐体下方设置进汽系统，高温高压蒸汽通过旋转接头进入到带有喷孔的蒸汽搅拌棒中，通过蒸汽喷孔，可向内桶罐体内外同时喷出蒸汽。
2.根据权利要求1所述污泥水热解反应设备，其特征在于外桶罐体内设置两个分隔板，从上至下，第一个隔板将泄压后的汽体与污泥分隔;第二个隔板将进泥和出泥分隔。
3.根据权利要求1所述污泥水热解反应设备，其特征在于外桶罐体内设置同轴内桶罐体，通过动力系统驱动，内桶罐体可以顺时针或逆时针旋转。
4.根据权利要求3所述污泥水热解反应设备，内桶罐体的上、下两端开有进泥孔和出泥孔。
5.根据权利要求1-4之一所述污泥水热解反应设备，其特征在于带有喷孔的蒸汽搅拌棒横穿于内桶罐体，其一端与蒸汽管道相连接。
6.根据权利要求5所述污泥水热解反应设备，其特征在于蒸汽管道同轴设置于内桶罐体内。
7.根据权利要求5所述污泥水热解反应设备，其特征在于通过蒸汽搅拌棒上的喷孔，可同时向内桶罐体的内外喷出蒸汽。
8.根据权利要求5所述污泥水热解反应设备，其特征在于蒸汽搅拌棒在内桶罐体上下设置多套，成十字交叉两个方向安装。
说明书
一种高效节能的污泥水热解反应设备
技术领域
本实用新型涉及一种污泥处理设备，特别是用于进行污泥蒸汽水热解反应的设备。
背景技术
现阶段，生产、生活中产生了大量的废弃物，已经对环境产生了相当大的负面影响。各种废弃物中污泥的有效处理也成为亟待解决的问题。
在对污泥进行有效处理的过程中，污泥脱水是关键中的关键。由于污泥具有胶体、细菌菌团结构，很难脱水。为了对污泥进行有效脱水，水热解反应处理污泥技术应运而生。水热解反应处理的主要原理是利用水热反应加热污泥，破坏污泥中的胶体结构，从而提高污泥的脱水率。
实施污泥水热解反应处理的主要设备是密闭的外、内桶罐体，在可以旋转的内桶罐体内外安装蒸汽搅拌棒。向蒸汽搅拌棒通入具有一定压力的高温蒸汽，再向罐体内注满污泥。随着内桶罐体带动蒸汽搅拌棒旋转，高温蒸汽对污泥进行了水热加热，污泥发生了水热解反应。进泥和出泥通过同一个泥浆泵完成，保证污泥处理的连续性。
现有的实施污泥水热解反应的设备存在如下问题：在整个罐体内部空间使污泥进行流动与加热，即水热解反应的空间是整个罐体内部空间，由于高温蒸汽进入罐体后会快速上升并溢出污泥表面，造成水热解反应速度急剧下降，反应时间较长。另外，序批次处理达不到连续性，生产效率低下。
实用新型内容
为了解决前述污泥水热解反应存在效率低的问题，本实用新型提供了一种高效节能的污泥水热解反应设备。
本实用新型的技术方案如下：
一种高效节能的污泥水热解反应设备，包括：a、外桶罐体，外桶罐体安装有进泥口和出泥口，外桶罐体内设置上、下隔板;b、内桶罐体，在内桶罐体上下两端留孔，在内桶罐体上安装多套带有喷孔的蒸汽搅拌棒;c、动力系统，在外桶罐体上方设置动力系统，驱动内桶罐体和带有喷孔的蒸汽搅拌棒旋转;d、进汽系统，在外桶罐体下方设置进汽系统，高温蒸汽通过旋转接头进入带有喷孔的蒸汽搅拌棒中，通过蒸汽喷孔，可向内桶罐体内外同时喷出蒸汽。
外桶罐体内设置同轴内桶罐体，通过动力系统驱动，内桶罐体可以顺时针(或逆时针)旋转。
外桶罐体内设置两个分隔板，从上至下，第一个隔板将泄压后的汽体与污泥分隔;第二个隔板将进泥和出泥分隔。每个隔板与内桶罐体密封连接。
蒸汽进汽管同轴设置于内桶罐体内。
蒸汽搅拌棒横穿于内桶罐体，其一端与蒸汽进汽管相连接;蒸汽搅拌棒在内桶罐体上下设置多套，成十字交叉两个方向安装。
污泥在内桶罐体外和内桶罐体内同时进行水热解反应。
在外桶罐体上部设置泄压阀和汽体排出口。
进泥和出泥采用同一个泥浆泵，为压力交换活塞泵，保证罐体内污泥量恒定、压力恒定，实现了污泥连续处理。
本实用新型的技术效果：
在本实用新型的技术方案中，首先通入高温蒸汽，其次注入污泥，随着污泥注满内、外桶罐体之间空隙后，污泥通过内桶罐体上部的进泥孔进入到内桶罐体内，直到内桶罐体也充满污泥，整体设备开始运行。动力装置驱动内桶罐体旋转，蒸汽搅拌棒跟随内桶罐体一同旋转，内桶罐体内外的污泥同时进行水热解反应。高温蒸汽可以与污泥长时间混合与反应，形成均相物质，泥浆泵在进泥的同时，也将均相物质排出罐体外。由于高温蒸汽与污泥混合时相应的水热解反应效率高，而内桶罐体的内外污泥又同时发生水热解反应，所以大大缩短了水热解反应的时间，较好地解决了现有水热解反应设备存在的水热解反应效率低的问题，因此更高效。本实用新型实现了污泥处理的连续运行，处理后的热污泥与处理前的冷污泥能持续地、充分地在热交换器中进行热交换，因此更节能。
