摘要
本实用新型涉及一种处理一体化设备，尤其涉及一种污水智能处理一体化设备，广泛应用于在给排水和环保工程。包括嵌入至地面的壳体，所述的壳体中设有进水组件、厌氧池组件、好氧池组件、沉淀池组件和出水组件，所述的进水组件、厌氧池组件、好氧池组件、沉淀池组件和出水组件依次从左至右分布。一种污水智能处理一体化设备结构紧凑，提升使用性能，提高处理能力。

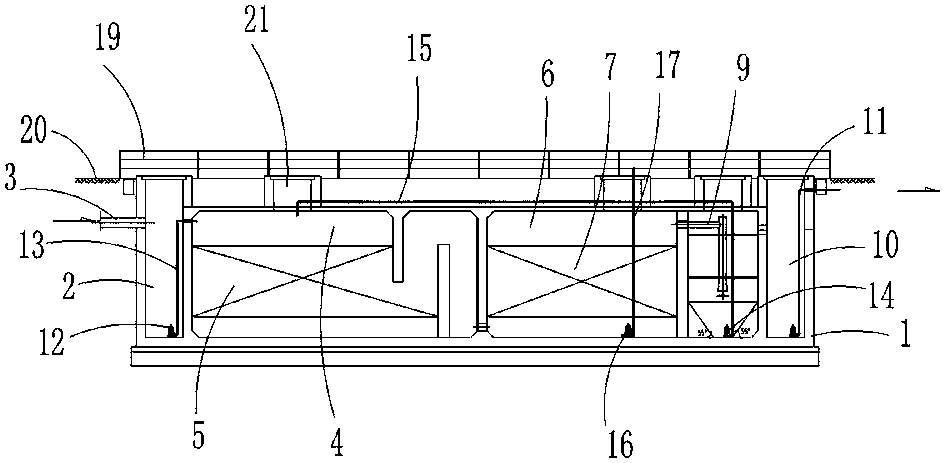

摘要附图
权利要求书
1.一种污水智能处理一体化设备，其特征在于：包括嵌入至地面的壳体(1)，所述的壳体(1)中设有进水组件、厌氧池组件、好氧池组件、沉淀池组件和出水组件，所述的进水组件、厌氧池组件、好氧池组件、沉淀池组件和出水组件依次从左至右分布;
所述的进水组件包括泵坑调节池(2)，所述的壳体(1)的外壁设有与泵坑调节池(2)相连通的进水管(3);
所述的厌氧池组件包括厌氧池(4)，所述的厌氧池(4)中设有弹性填料层(5);
所述的好氧池组件包括好氧池(6)，所述的好氧池(6)中设有组合填料层(7);
所述的沉淀池组件包括沉淀池(8)，所述的沉淀池(8)与好氧池(6)间通过碳钢导流筒(9)相连通;
所述的出水组件包括清水池(10)，所述的壳体(1)外壁设有与清水池(10)相连通的出水管(11);
所述的泵坑调节池(2)的底部设有潜水提升泵(12)，所述的泵坑调节池(2)与厌氧池(4)通过提升管(13)相连通，所述的提升管(13)与潜水提升泵(12)相连通，所述的提升管(13)位于厌氧池(4)的上端;
所述的沉淀池(8)的底部设有污泥回流泵(14)，所述的沉淀池(8)与厌氧池(4)通过回流管(15)相连通，所述的回流管(15)与污泥回流泵(14)相连通;
所述的好氧池(6)的底部设有潜水曝气机(16)，所述的潜水曝气机(16)中设有延伸至壳体(1)外的曝气管(17);
所述的清水池(10)的底部设有清水提升泵(18)，所述的清水提升泵(18)与出水管(11)相连通。
2.根据权利要求1所述的一种污水智能处理一体化设备，其特征在于：所述的壳体(1)的上部设有不锈钢防护栏杆(19)，所述的不锈钢防护栏杆(19)的两侧端分别设有防滑钢走道板(20)。
3.根据权利要求1或2所述的一种污水智能处理一体化设备，其特征在于：所述的厌氧池(4)的上部、好氧池(6)的上部、沉淀池(8)的上部分别设有检查孔(21)。
4.根据权利要求1或2所述的一种污水智能处理一体化设备，其特征在于：所述的沉淀池(8)的横截面呈梯形状。
说明书
一种污水智能处理一体化设备
技术领域
本实用新型涉及一种处理一体化设备，尤其涉及一种污水智能处理一体化设备，广泛应用于在给排水和环保工程。
背景技术
随着经济社会的发展，水污染日益严重，目前，人们已经开始对工厂污染、城市生活污水进行处理，而对于农村生活污水处理的重视度不够，农村污水包括厨余污水、冲厕污水及洗衣污水，含有大量的有机物和有氮、磷等无机盐类，由于农村污水由于地区分散，人口数量较大，收集困难。很容易造成水体污染。目前，农村生活污水处理设备主要采用无动力地埋式生活污水处理装置进行处理，然而传统的无动力地埋式生活污水处理装置存在许多问题，比如：抗冲击负荷能力差，运行不稳定;长埋地下，内部运行状况不够直观，维护管理难以保证;使用寿命短，出水难以稳定达标。
中国专利201310101487.8，公开一体化生活污水处理装置。包括调节池、处理池，处理池内设MBR膜分离单元，MBR膜分离单元前端设过滤筛板，过滤筛板和MBR膜分离单元之间设曝气装置，MBR膜分离单元的后端设反冲洗装置。本发明在MBR膜分离单元的对应位置设曝气装置和反冲洗装置，曝气装置增加水流的扰动，使污物不易将MBR膜堵塞;同时反冲洗装置的应用，在MBR膜分离单元使用较长时间后进行反冲洗，进一步确保了MBR膜的使用寿命。此结构相对复杂，而且使用性能相对较低。
实用新型内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，便于自动化控制，占用空间小，处理高效、节能的一种污水智能处理一体化设备。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种污水智能处理一体化设备，包括嵌入至地面的壳体，所述的壳体中设有进水组件、厌氧池组件、好氧池组件、沉淀池组件和出水组件，所述的进水组件、厌氧池组件、好氧池组件、沉淀池组件和出水组件依次从左至右分布;
所述的进水组件包括泵坑调节池，所述的壳体的外壁设有与泵坑调节池相连通的进水管;
所述的厌氧池组件包括厌氧池，所述的厌氧池中设有弹性填料层;
所述的好氧池组件包括好氧池，所述的好氧池中设有组合填料层;
所述的沉淀池组件包括沉淀池，所述的沉淀池与好氧池间通过碳钢导流筒相连通;
所述的出水组件包括清水池，所述的壳体外壁设有与清水池相连通的出水管;
所述的泵坑调节池的底部设有潜水提升泵，所述的泵坑调节池与厌氧池通过提升管相连通，所述的提升管与潜水提升泵相连通，所述的提升管位于厌氧池的上端;
所述的沉淀池的底部设有污泥回流泵，所述的沉淀池与厌氧池通过回流管相连通，所述的回流管与污泥回流泵相连通;
所述的好氧池的底部设有潜水曝气机，所述的潜水曝气机中设有延伸至壳体外的曝气管;
所述的清水池的底部设有清水提升泵，所述的清水提升泵与出水管相连通。
作为优选，所述的壳体的上部设有不锈钢防护栏杆，所述的不锈钢防护栏杆的两侧端分别设有防滑钢走道板。
作为优选，所述的厌氧池的上部、好氧池的上部、沉淀池的上部分别设有检查孔。
作为优选，所述的沉淀池的横截面呈梯形状。
特点：
(1)、设计精密，占地面积小，内部运行效率高。
(2)、设备实现全自动运行，智能监控一体机直观操作，根据水量合理调节曝气时间，可降低运行成本。
(3)、设备采用新型环保PE/FRP材质，材质稳定，晒不裂、不生锈、承载力强，使用寿命至少可达10年以上，确保设备稳定运行。
调节池和清水池设有液位感应器，用于控制自动提升泵，污泥回流泵通过时间继电器自动控制运行，用于实现全自动控制。
箱体整体配有监控一体机，具备工况状态显示、参数控制、故障报警、无线通讯等功能，从而实现远程监控。
箱体进水管配有电磁流量计，可以根据进水水量合理调节曝气时间，从而降低成本。
因此，本实用新型一种污水智能处理一体化设备，结构紧凑，提升使用性能，提高处理能力。
