申请日2015.05.17
公开(公告)日2015.09.09
IPC分类号C02F103/30; C02F9/02
摘要

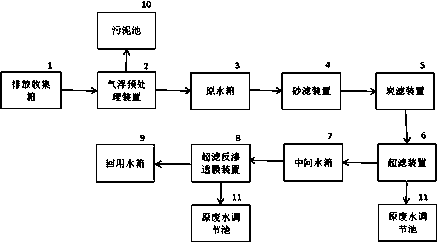

本实用新型提供了一种印染废水的水回用装置，达标废水自流进入排放收集箱，排放收集箱与气浮预处理装置连接，气浮预处理装置与多级过滤装置连接，多级过滤装置与超滤反渗透膜装置连接，废水先经气浮处理装置去除悬浮物，再经多级过滤装置去除悬浮物、胶体和大分子污染物，最后经超滤反渗透膜装置进一步去除污染物后回用。本实用新型的优点是超滤反渗透膜装置的反渗透膜分离技术通过对废水中污染物的分离、浓缩、回收，而达到废水处理的目的，具有不产生二次污染、能耗低、可循环使用等特点，经处理后，废水回用率可达到50%。
权利要求书
1.一种印染废水的水回用装置，其特征在于：达标废水自流进入排放收集箱，排放收集箱与气浮预处理装置连接，气浮预处理装置与多级过滤装置连接，多级过滤装置与超滤反渗透膜装置连接，废水先经气浮处理装置去除悬浮物，再经多级过滤装置去除悬浮物、胶体和大分子污染物，最后经超滤反渗透膜装置进一步去除污染物后回用。
2.根据权利要求1所述的印染废水的水回用装置，其特征在于：所述气浮预处理装置为一体化气浮处理装置，一体化气浮处理装置与原水箱连接，废水经气浮去除悬浮物、油脂和化学需氧量COD，一体化气浮处理装置出水自流进入原水箱，一体化气浮处理装置的浮渣进入到污泥池浓缩脱水处理。
3.根据权利要求1所述的印染废水的水回用装置，其特征在于：所述多级过滤装置包括砂滤装置、炭滤装置和超滤装置，砂滤装置连接炭滤装置，炭滤装置连接超滤装置，超滤装置连接中间水箱，中间水箱连接超滤反渗透膜装置，原水箱废水泵提升气浮出水到砂滤装置去除大颗粒有机物和悬浮物，再进入炭滤装置去除小分子有机物，过滤出水进入超滤装置去除细小胶体颗粒，自流进入中间水箱。
4.根据权利要求1所述的印染废水的水回用装置，其特征在于：所述超滤反渗透膜装置设有反渗透膜，反渗透膜受高压泵变频控制，超滤反渗透膜装置与回用水箱连接，废水中的污染物去除后流入回用水箱。
说明书
印染废水的水回用装置
技术领域
本实用新型涉及一种水回用装置，特别涉及一种印染废水的水回用装置。
背景技术
目前采用活性炭吸附法对印染废水中的有机物进行吸附，吸附效果不理想，且运行成本较高。
实用新型内容
本实用新型是要提供一种吸附效果佳的印染废水的水回用装置。
为了解决以上的技术问题，本实用新型提供了一种印染废水的水回用装置，达标废水自流进入排放收集箱，排放收集箱与气浮预处理装置连接，气浮预处理装置与多级过滤装置连接，多级过滤装置与超滤反渗透膜装置连接，废水先经气浮处理装置去除悬浮物，再经多级过滤装置去除悬浮物、胶体和大分子污染物，最后经超滤反渗透膜装置进一步去除污染物后回用。
所述气浮预处理装置为一体化气浮处理装置，一体化气浮处理装置与原水箱连接，废水经气浮去除悬浮物、油脂和化学需氧量COD，一体化气浮处理装置出水自流进入原水箱，一体化气浮处理装置的浮渣进入到污泥池浓缩脱水处理。
所述多级过滤装置包括砂滤装置、炭滤装置和超滤装置，砂滤装置连接炭滤装置，炭滤装置连接超滤装置，超滤装置连接中间水箱，中间水箱连接超滤反渗透膜装置，原水箱废水泵提升气浮出水到砂滤装置去除大颗粒有机物和悬浮物，再进入炭滤装置去除小分子有机物，过滤出水进入超滤装置去除细小胶体颗粒，自流进入中间水箱。
所述超滤反渗透膜装置设有反渗透膜，反渗透膜受高压泵变频控制，超滤反渗透膜装置与回用水箱连接，废水中的污染物去除后流入回用水箱。
(1) 超滤反渗透膜装置的反渗透膜分离技术通过对废水中污染物的分离、浓缩、回收，而达到废水处理的目的，具有不产生二次污染、能耗低、可循环使用等特点，经处理后，废水回用率可达到50%; (2) 超滤反渗透膜装置处理后，含盐量、电导率大大降低，达到或超过印染工业用水标准，可满足中高档产品的生产需要;实际生产时，可将反渗透处理后的回用水与一般生产用水以一定比例混合使用，以改善正常生产用水的水质，并降低用水成本。
