申请日2015.05.16
公开(公告)日2015.09.16
IPC分类号C02F1/00
摘要
本实用新型公开了一种恒温废水回收设备，包括反应腔，所述反应腔内设有主加热丝和辅助加热丝，所述主加热丝和辅助加热丝均受控于恒温控制电路，所述恒温控制电路包括感应模块、比较模块、逻辑模块、执行模块，耦接于比较模块，当接收到告警信号时提醒使用者温度过高;当接收到加热信号时控制主加热丝对油液进行加热;当接收到保温信号时，控制辅助加热丝对液体进行保温分层。可以保证废水混合液物理分层时不需要人为操作就可以使温度自动保持恒温，使得整个反应过程的分层效果显著，提高了本实用新型的废水回收设备的回收效率，减少了杂质和悬浮物的混入，提高了回收油液的纯度，使得废水回收热能能效比大大提高。
权利要求书
1.一种恒温废水回收设备，包括反应腔，其特征在于：所述反应腔内设有主加热丝和辅助加热丝，所述主加热丝和辅助加热丝均受控于恒温控制电路，所述恒温控制电路包括
感应模块，用于感应液体温度，并将温度值转化为采样电压;
比较模块，接于感应模块，设置有电压值依次减小的第一阀值电压、第二阀值电压和第三阀值电压，当采样电压高于第一阀值电压时，输出告警信号;当采样电压高于第二阀值电压时，输出保温信号;当采样电压低于第三阀值电压时输出加热信号;
逻辑模块，所述逻辑模块接于比较模块，当接收到保温信号时，屏蔽加热信号;
执行模块，耦接于比较模块，当接收到告警信号时提醒使用者温度过高;当接收到加热信号时控制主加热丝对油液进行加热;当接收到保温信号时，控制辅助加热丝对液体进行保温分层。
2.如权利要求1所述的一种恒温废水回收设备，其特征在于：所述辅助加热丝还连接有屏蔽开关，用于屏蔽保温信号。
3.如权利要求1所述的一种恒温废水回收设备，其特征在于：所述恒温控制电路连接有指示灯;所述执行模块包括用于使能所述指示灯工作的第一双向可控硅，所述第一双向可控硅的被控端接收告警信号。
4.如权利要求3所述的一种恒温废水回收设备，其特征在于：所述执行模块包括第二双向可控硅和第三双向可控硅，所述第二双向可控硅的被控端接收保温信号;所述第三双向可控硅的被控端接收加热信号。
5.如权利要求4所述的一种恒温废水回收设备，其特征在于：所述恒温控制电路与电源之间耦接有总开关。
说明书
一种恒温废水回收设备
技术领域
本实用新型涉及一种废水回收设备，更具体地说，它涉及一种恒温废水回收设备。
背景技术
废水处理设备采用国际先进的生物处理工艺，在总结国内外生活废水处理装置的运行经验的基础上，结合 自己的科研成果和工程实践，设计出一种可地埋设置的成套有机废水处理装置，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房，不需采暖保温等优点。
但是如果要对废水中的热能进行回收(主要是油)，目前采用较多的方式，第一步都需要对废水进行物理分层处理，添加若干溶剂、絮凝剂、PH调节剂等，使废渣成为固态、或者密度比油液大的液态，实现分层，然后再通过回收装置将液态油回收，进行下一步的处理，这个分层的回收过程一般都在反应釜、混合室、反应箱等反应设备中进行，但是在使用过程中，为保证分层均匀，往往需要对反应腔内液体进行加热，但是这种加热容易受到外界环境影响，导致分层不均。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种可以恒温加热使反应腔内液体起到更好的分层效果的废水回收设备。
为实现上述目的，本实用新型提供了如下技术方案：一种恒温废水回收设备，包括反应腔，所述反应腔内设有主加热丝和辅助加热丝，所述主加热丝和辅助加热丝均受控于恒温控制电路，所述恒温控制电路包括感应模块，用于感应液体温度，并将温度值转化为采样电压;比较模块，接于感应模块，设置有电压值依次减小的第一阀值电压、第二阀值电压和第三阀值电压，当采样电压高于第一阀值电压时，输出告警信号;当采样电压高于第二阀值电压时，输出保温信号;当采样电压低于第三阀值电压时输出加热信号;逻辑模块，所述逻辑模块接于比较模块，当接收到保温信号时，屏蔽加热信号;执行模块，耦接于比较模块，当接收到告警信号时提醒使用者温度过高;当接收到加热信号时控制主加热丝对油液进行加热;当接收到保温信号时，控制辅助加热丝对液体进行保温分层。
通过这样设置，当内部废水温度通过感应模块转化的低于第三阀值电压，那么比较模块输出加热信号对内部液体进行加热，使废水混合液温度上升，当废水混合液温度上升至第三阀值电压时，控制主加热丝掉电，这样繁复控制使得废水混合液温度可以保持在合适温度进行物理分层。，通过辅助加热丝的设置，当废水混合液温度在主加热丝的加热作用下不断升温后，当温度上升至第二阀值与第三阀值之间(第二阀值略低于第三阀值)，辅助加热丝的功率会低于主加热丝的功率，辅助加热丝可以对内部废水混合液起到保温的作用，且通过逻辑模块的设置，可以保证辅助加热丝工作时，主加热丝是不工作的。
本实用新型可以进一步设置为：所述辅助加热丝还连接有屏蔽开关，用于屏蔽保温信号。通过设置屏蔽开关屏蔽辅助加热丝工作，可以保证辅助加热丝可以在不需要保温(例如夏季高温情况)，关闭辅助加热丝的工作，可以防止内部废水混合液过热导致膨胀量过大影响冲压效果，而在外界温度较低时(例如冬季低温情况)，开启辅助电热丝，就可以对内部废水混合液起到保温的作用。

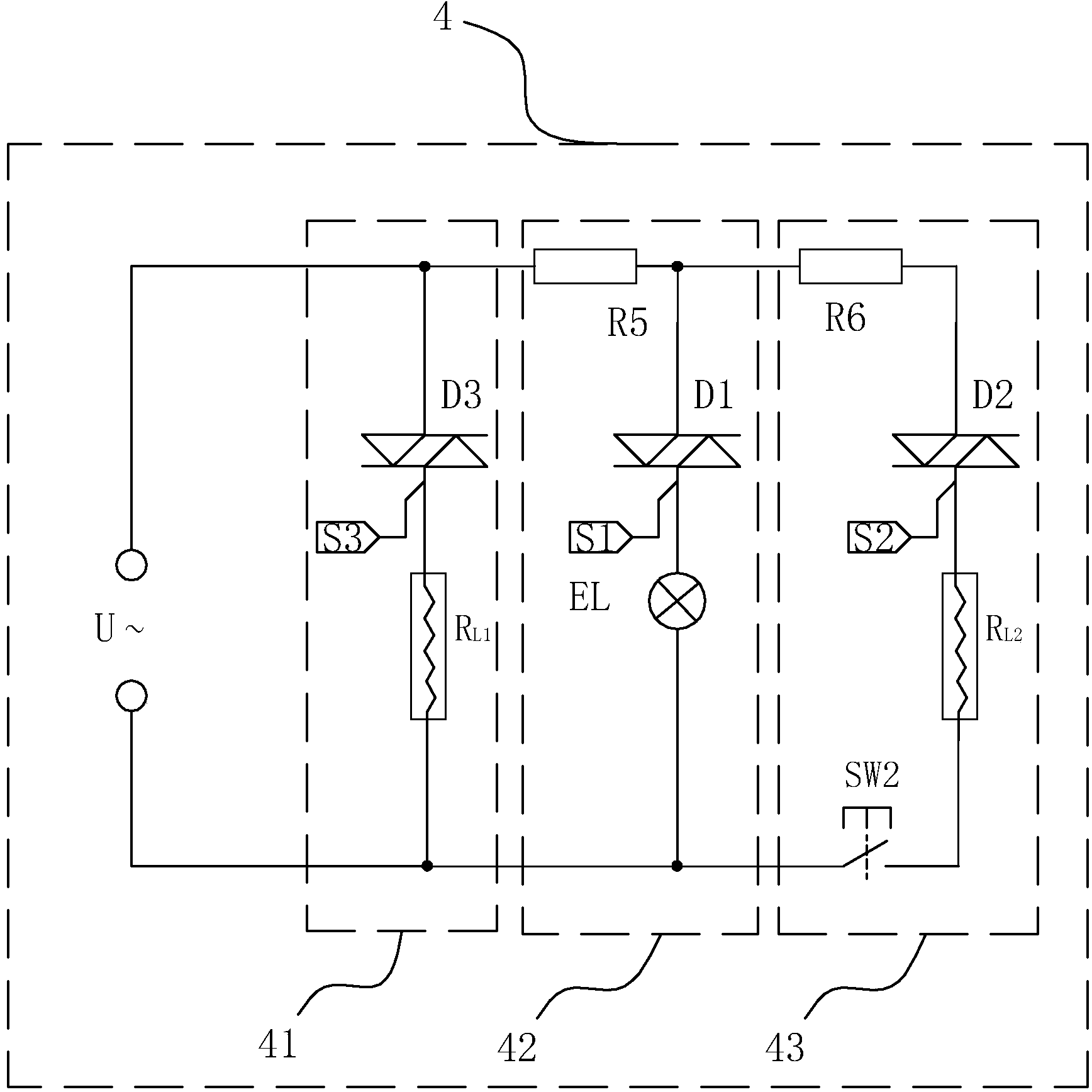

本实用新型可以进一步设置为：所述恒温控制电路连接有指示灯;所述执行模块包括用于使能所述指示灯工作的第一双向可控硅，所述第一双向可控硅的被控端接收告警信号。通过指示灯的报警设置，一来可以起到提醒使用者的效果，二来通过双向可控硅代替继电器作为控制元件，可以减小电磁干扰。
本实用新型可以进一步设置为：所述执行模块包括第二双向可控硅和第三双向可控硅，所述第二双向可控硅的被控端接收保温信号;所述第三双向可控硅的被控端接收加热信号。通过双向可控硅代替继电器作为控制元件，可以减小电磁干扰。
本实用新型可以进一步设置为：所述恒温控制电路与电源之间耦接有总开关。通过设置总开关，可以在外部温度过高时，或者内部器件维护损坏时跳断感应模块等模块的监听工作保证。
通过采用上述技术方案，本实用新型起到了如下效果：可以保证废水混合液物理分层时不需要人为操作就可以使温度自动保持恒温，使得整个反应过程的分层效果显著，提高了本实用新型的废水回收设备的回收效率，减少了杂质和悬浮物的混入，提高了回收油液的纯度，使得废水回收热能能效比大大提高。
