申请日2015.05.15
公开(公告)日2015.09.02
IPC分类号B01D36/04
摘要
本实用新型公开了一种电镀废水处理综合沉淀池，包括上方开口的池体，池体内部被隔板一、隔板二分为进料区、引流区、过滤区，进料区的上方设有进料口，隔板二与池体下方之间设有进水口，引流区下方设有稳流筒，过滤区上方设有过滤板，下方设有过滤层，过滤板上方设有出料口，所述出料口、隔板二高于隔板一，所述引流区、过滤区的底部往引流区倾斜，进料区、引流区下方设有出污口，本实用新型所述的电镀废水处理综合沉淀池，结构科学，使用方便，出水时无杂质上浮，水质达到国标一级排放标准，重金属离子符合第一类污染物最高允许排放浓度。
权利要求书

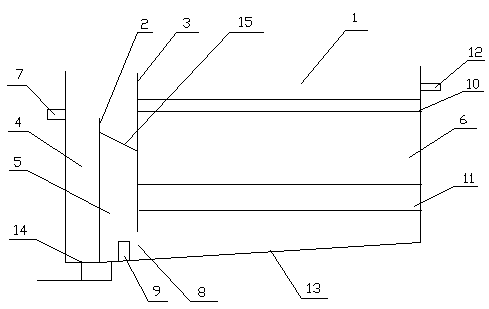

1.一种电镀废水处理综合沉淀池，其特征在于：包括上方开口的池体，池体内部被隔板一、隔板二分为进料区、引流区、过滤区，进料区的上方设有进料口，隔板二与池体下方之间设有进水口，引流区下方设有稳流筒，过滤区上方设有过滤板，下方设有过滤层，过滤板上方设有出料口，所述出料口、隔板二高于隔板一，所述引流区、过滤区的底部往引流区倾斜，进料区、引流区下方设有出污口。
2.根据权利要求1所述的一种电镀废水处理综合沉淀池，其特征在于：所述引流区上方设有斜流板，斜流板的下端设有锯齿形的小孔。
3.根据权利要求2所述的一种电镀废水处理综合沉淀池，其特征在于：所述斜流板从隔板一往隔板二向下倾斜，所述小孔紧贴隔板二。
4.根据权利要求1所述的一种电镀废水处理综合沉淀池，其特征在于：所述过滤板为斜板。
5.根据权利要求1所述的一种电镀废水处理综合沉淀池，其特征在于：所述过滤层为细石子层。
说明书
一种电镀废水处理综合沉淀池
技术领域
本实用新型属于废水处理设备技术领域，具体涉及一种电镀废水处理综合沉淀池。
背景技术
随着国家经济的迅速发展，环保要求也越来越严格，电镀工厂也不得不开始重视废水处理问题了，而且越是国内较发达地区环保部门对于偷排或不符合污水排放标准的工厂处罚越严格，以前很多工厂将废水给废水处理厂回收，由于废水浓度高、有毒，每年要承担十几万甚至几十万的废水外运成本，现在很多工厂自己进行废水处理，成套水处理设备需要絮凝设备、沉淀设备、斜板沉淀设备、曝气生化设备、活性污泥沉淀设备、污泥回流设备、废水过滤设备、污泥处理设备等等，其中在最后一道沉淀出水时经常会出现污泥上浮，造成出水的水质不达标，需要二次处理，劳动时间长、电耗、设备损耗大。
发明内容
为解决上述问题，本实用新型公开了一种电镀废水处理综合沉淀池，结构科学，使用方便，出水时无杂质上浮，水质达到国标一级排放标准，重金属离子符合第一类污染物最高允许排放浓度。
为达到上述目的，本实用新型的技术方案如下：
一种电镀废水处理综合沉淀池，其特征在于：包括上方开口的池体，池体内部被隔板一、隔板二分为进料区、引流区、过滤区，进料区的上方设有进料口，隔板二与池体下方之间设有进水口，引流区下方设有稳流筒，过滤区上方设有过滤板，下方设有过滤层，过滤板上方设有出料口，所述出料口、隔板二高于隔板一，所述引流区、过滤区的底部往引流区倾斜，进料区、引流区下方设有出污口。
作为本实用新型的一种改进，所述引流区上方设有斜流板，斜流板的下端设有锯齿形的小孔。
作为本实用新型的一种改进，所述斜流板从隔板一往隔板二向下倾斜，所述小孔紧贴隔板二。
作为本实用新型的一种改进，所述过滤板为斜板。
作为本实用新型的一种改进，所述过滤层为细石子层。
本实用新型的有益效果是：
本实用新型所述的一种电镀废水处理综合沉淀池，增加了进料区、引流区，使得沉淀池沿边缘进水，这种独特的进水方式能够保证水流均匀，控制较小的流速，减少扰动，并且引流区下方设有稳流筒，污水会在沉淀池内形成螺旋环流，这种环流的形式加长了污水在沉淀池停留的时间，增强了污水的沉淀效果;另外，在过滤区上方设有过滤板，下方设有过滤层，多层过滤，增加了污泥沉淀面积，大大提高了沉淀效率，出水时无杂质上浮，水质达到国标一级排放标准，重金属离子符合第一类污染物最高允许排放浓度;所述引流区、过滤区的底部往引流区倾斜，进料区、引流区下方设有出污口，排污简单，工作效率提高。
