申请日2015.05.15
公开(公告)日2015.09.16
IPC分类号B01D21/02; B08B3/02
摘要
本实用新型公开了一种铜柄针灸针钝化废水循环利用装置，属于废水回收利用领域。它包括储水单元、冲洗单元和沉淀单元，其中，储水单元包括自吸泵和储水桶，自吸泵的出水端通过水管与储水桶的上部连通，储水桶侧面设有自来水进水管，液位控制器与自吸泵电气连接，冲洗单元包括冲洗盆、阀门和增压泵，储水桶的底部通过水管与增压泵的入口连接，增压泵的出口所在的水管上设有阀门，阀门位于冲洗盆的上方。沉淀单元包括沉淀池和贮水池，冲洗盆底部通过水管与沉淀池连通，沉淀池和贮水池连通，与自吸泵的进水端相连接的水管向下伸入所述的贮水池内底部，当自吸泵工作，将贮水池内澄清的废水泵入储水桶内，它实现了废水循环再利用，节省水资源。
权利要求书

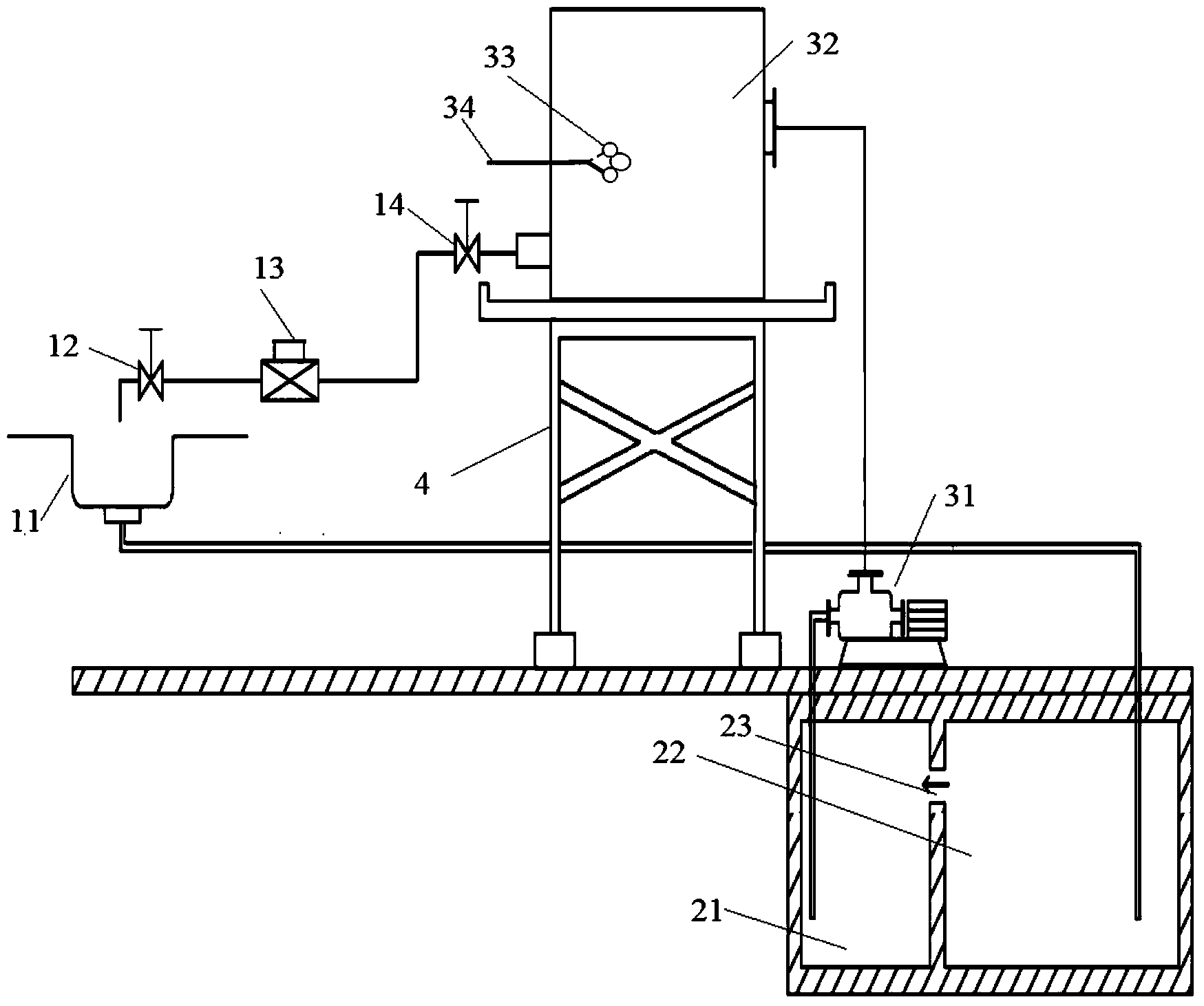

1.一种铜柄针灸针钝化废水循环利用装置，它包括储水单元、冲洗单元和沉淀单元，其 特征在于，所述的储水单元包括自吸泵(31)和储水桶(32)，所述的自吸泵(31)的出水端 通过水管与储水桶(32)的上部连通，所述的储水桶(32)侧面设有自来水进水管(34);
所述的冲洗单元包括冲洗盆(11)、阀门(12)和增压泵(13)，所述的储水桶(32)的 底部通过水管与增压泵(13)的入口连接，所述的增压泵(13)的出口所在的水管上设有阀 门(12)，所述的阀门(12)位于冲洗盆(11)的上方;
所述的沉淀单元包括沉淀池(22)和贮水池(21)，所述的冲洗盆(11)底部通过水管与 沉淀池(22)连通，所述的沉淀池(22)和贮水池(21)连通，与所述的自吸泵(31)的进 水端相连接的水管向下伸入所述的贮水池(21)内底部。
2.根据权利要求1所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所述的 沉淀池(22)和贮水池(21)相邻的侧面上部设有溢流孔(23)。
3.根据权利要求1所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所述的 储水桶(32)设置在支架(4)上。
4.根据权利要求2或3所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所 述的冲洗盆(11)底部所在的水平面高于沉淀池(22)顶部所在的水平面。
5.根据权利要求4所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所述的 储水桶(32)内设有液位控制器(33)，所述的液位控制器(33)与自吸泵(31)电气连接。
6.根据权利要求2所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所述的 溢流孔(23)内设有两端均突出贮水池(21)的内壁和沉淀池(22)的内壁的水管。
7.根据权利要求1所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所述的 贮水池(21)和沉淀池(22)的内壁都设有一层防腐的材料。
8.根据权利要求7所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所述的 储水桶(32)的底部与增压泵(13)的入口连接的水管上设有闸阀(14)。
9.根据权利要求5所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所述的 增压泵(13)带自动开关。
10.根据权利要求9所述的一种铜柄针灸针钝化废水循环利用装置，其特征在于，所述 的贮水池(21)和沉淀池(22)的顶部均设有可以打开的盖子。
说明书
一种铜柄针灸针钝化废水循环利用装置
技术领域
本实用新型涉及废水回收利用领域，尤其涉及一种铜柄针灸针钝化废水循环利用装置。
背景技术
在医疗器械领域中，制作铜柄针灸针过程中必不可少钝化处理这一工序，在铜柄针灸针 生产过程中要使用一些化学药品，如硝酸、盐酸及助剂等对铜柄针灸针进行钝化处理。处理 后要使用大量的自来水对铜柄针灸针进行冲洗，冲洗之后的水与化学药品混合成为废水，其 中含有多余的酸、助剂、盐和氧化物等。现有技术中，每生产一批产品，就要进行废水处理 一次，目前主要用碱中和法处理铜柄针灸针进行钝化处理后产生的废水，但是这需要花费大 量的人力、物力和财力。
中国实用新型专利，授权公告号：CN 202945647 U，授权公告日：2013.05.22，公开了一 种家庭用水回收再利用装置。它包括洗手池、废水回收箱和马桶水箱。洗手池通过出水管与 废水回收箱连接，废水回收箱中的沉淀池与下水道连通。其特点是：在洗手池下方放置废水 回收箱，回收箱集废水处理与储存于一体，将洗手池产生的废水经沉淀过滤处理并储存在废 水回收箱中的储水桶内，储水桶的出水管与马桶水箱连通，由储水桶内的微型潜水泵和液位 控制器调节处理后的废水进入马桶水箱备用。该实用新型的优点是简便易行，不占空间，成 本低廉，能实现水资源的二次利用。该实用新型能够达到节水的目的，家庭使用非常方便。 其不足之处是：这个发明是用于家庭用水的回收再利用，属于小型的废水处理，而且它仅实 现了废水的回收再利用，不能够实现废水的循环使用。
中国实用新型专利，授权公告号：CN 203007053 U，授权公告日：2013.06.19，公开了一 种废水循环利用系统，它包括：依次串联的第一级沉淀池;第二级沉淀池;过滤器;第一级 沉淀池具有与中等水质用水环节和低等水质用水环节的废水出口相连的第一级废水接收口以 及将沉淀后的废水排出的第一级沉淀池出口;第二级沉淀池具有与第一级沉淀池出口相连的 第二级沉淀池入口以及与第二级废水接收口;高等水质用水环节、中等水质用水环节、和低 等水质用水环节是根据单多晶硅片制造过程中各用水环节对水质的要求而划分。该实用新型 提供的废水循环利用系统对单多晶硅片制造过程中的废水进行回收并处理之后应用于该制造 过程，减小了制造过程中的自来水消耗。其不足之处在于，该发明是用于单多晶硅片制造过 程中的废水循环利用，而且结构复杂，不适合铜柄针灸针行业的钝化废水的循环再利用。
实用新型内容
1.实用新型要解决的技术问题
针对现有技术的铜柄针灸针钝化处理中需要使用大量自来水，废水处理代价高的问题， 本实用新型提供了一种铜柄针灸针钝化废水循环利用装置，它能够实现节约水资源，节省废 水处理成本。
2.技术方案
为解决上述问题，本实用新型提供的技术方案为：
一种铜柄针灸针钝化废水循环利用装置，它包括储水单元、冲洗单元和沉淀单元，其中， 所述的储水单元包括自吸泵和储水桶，所述的自吸泵的出水端通过水管与储水桶的上部连通， 所述的储水桶侧面设有自来水进水管，这样是为了保证所述的装置在首次使用或者整体清理 之后使用的时候，便于向储水桶内打水，用以提供冲洗铜柄针灸针的水源，这样也为后续废 水循环利用时，便于保持储水桶内的水量保持容积固定;
所述的冲洗单元包括冲洗盆、阀门和增压泵，所述的储水桶的底部通过水管与增压泵的 入口连接，所述的增压泵的出口所在的水管上设有阀门，所述的阀门位于冲洗盆的上方，便 于对冲洗盆内钝化后的针灸针进行冲洗;
所述的沉淀单元包括沉淀池和贮水池，所述的冲洗盆底部通过水管与沉淀池连通，所述 的沉淀池和贮水池连通，与所述的自吸泵的进水端相连接的水管向下伸入所述的贮水池内底 部，当自吸泵工作时，将贮水池内澄清的水泵入储水桶内，实现废水循环再利用。
优选地，所述的沉淀池和贮水池相邻的侧面上部设有溢流孔，这样在沉淀池里的废水经 过沉淀后到达溢流孔处，会自动流入贮水池内，沉淀物留在沉淀池的底部。
优选地，所述的储水桶设置在支架上，支架的上部表面设置有托盘，用来支撑储水桶， 支架相邻的支撑腿之间交叉焊接有支撑杆，用以加强支架的牢固稳定性，同时也是为了实现 储水桶底部高于冲洗盆顶部，使储水桶内的水能够仅依靠重力作用流进增压泵的入口，使增 压泵流出具有压力的水对冲洗盆底部的针灸针进行冲洗，而不需要外力作用，简化了处理程 序，节省资源。
优选地，所述的冲洗盆底部所在的水平面高于沉淀池顶部所在的水平面，这样废水可以 依靠重力自动流入沉淀池内，不必借助人为的外力，节省资源。
优选地，所述的储水桶内设有液位控制器，所述的液位控制器与自吸泵电气连接，通过 液位控制器自动控制储水桶内的水量容积保持固定，当水位低于液位控制器所在的液面时， 液位控制器控制自吸泵自动开启，将贮水池内的水泵入储水桶内;当水位高于液位控制器所 在的液面时，液位控制器控制自吸泵自动关停，不需要人工参与，实现了自动化，节省了人 力资源。
优选地，所述的溢流孔内设有两端均突出贮水池的内壁和沉淀池的内壁的水管，防止长 时间使用时溢流孔堵塞，不便清洗，这样设置后抽出溢流孔内的水管，直接清洗即可。
优选地，所述的贮水池和沉淀池的内壁都设有一层防腐的材料，避免长时间使用后，废 水腐蚀贮水池和沉淀池的内壁，这样减少了对设备的检修，节约了程序，节省了人力。
优选地，所述的储水桶的底部与增压泵的入口连接的水管上设有闸阀，闸阀正常工作的 情况下是打开的，只有在检修阀门或增压泵时才会关闭，这样设置增加了装置整体结构的安 全可靠性。
优选地，所述的增压泵带自动开关，当阀门打开，压力为0.3MPa/cm2以上的冲洗液就会 自动喷出对针灸针进行冲洗。
优选地，所述的贮水池和沉淀池的顶部均设有可以打开的盖子，以便于废水经过多次循 环利用后，打开沉淀池和贮水池的盖子取出其中的沉淀物及废水进行处理，安全、卫生，并 且方便清洗处理。
3.有益效果
采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：
(1)本实用新型的液位控制阀与自来水进水管连接，这样是为了保证所述的装置在首次 使用或者整体清理之后使用的时候，便于向储水桶内打水，用以提供冲洗铜柄针灸针的水源， 这样也为后续废水循环利用时，便于保持储水桶内的水量保持容积固定，打开闸阀和阀门， 增压泵自动对水进行增压，使带有压力的水流出冲洗钝化后的铜柄针灸针，废水经过与冲洗 盆的底部相连的水管流入沉淀池内沉淀，澄清后的废水经过溢流孔内的水管流进贮水池内， 由自吸泵的入口上的水管伸入到贮水池底部将废水泵入储水桶内，以供冲洗钝化后的铜柄针 灸针，不会随着铜柄针灸针生产量的增大，增加废水处理的成本，通过对铜柄针灸针钝化废 水循环利用，解决了废水处理的难题;
(2)本实用新型在冲洗盆内对钝化后的铜柄针灸针进行冲洗，产生的废水从冲洗盆底部 的水管流进沉淀池内，在沉淀池中进行沉淀，澄清后的废水流入贮水池内，由自吸泵泵入储 水桶内，用于冲洗钝化后的铜柄针灸针，这一过程实现废水的循环再利用，节约了大量的水 资源，经过多次循环利用后，只要针对沉淀池内的沉淀物以及最后产生的废水进行统一处理 即可，不需要每冲洗一次处理一次，这一过程节约了废水处理的化学药剂成本和人工处理费;
(3)本实用新型的沉淀池和贮水池相邻的侧面上部设有溢流孔，这样在沉淀池里的废水 经过沉淀后到达溢流孔处，会自动流入贮水池内，沉淀物留在沉淀池的底部，废水多次循环 利用后，只要针对沉淀池内的沉淀物以及最后产生的废水进行统一处理，不需要每冲洗一次 处理一次，节约了人力和物力，提高了生产效率;
(4)本实用新型的储水桶设置在支架上，支架的上部表面设置有托盘，用来支撑储水桶， 支架相邻的支撑腿之间交叉焊接有支撑杆，用以加强支架的牢固稳定性，同时也是为了实现 储水桶底部高于冲洗盆顶部，使储水桶内的水能够仅依靠重力作用流进增压泵的入口，使增 压泵流出具有压力的水对冲洗盆底部的针灸针进行冲洗，而不需要外力作用，简化了处理程 序，节省资源;
(5)本实用新型的冲洗盆底部所在的水平面高于沉淀池顶部所在的水平面，这样废水可 以依靠重力自动流入沉淀池内，不必借助人为的外力，简化了装置的结构，节省生产成本;
(6)本实用新型的储水桶内设有液位控制器，所述的液位控制器与自吸泵电气连接，通 过液位控制器自动控制储水桶内保持有固定容积的水量，当水位低于液位控制器所在的液面 时，液位控制器控制自吸泵自动开启，将贮水池内的水泵入储水桶内;当水位高于液位控制 器所在的液面时，液位控制器控制自吸泵自动关停，不需要人工参与，实现了自动化，节省 了人力资源;
(7)本实用新型的溢流孔内设有两端均突出贮水池的内壁和沉淀池的内壁的水管，防止 长时间使用时溢流孔堵塞，不便清洗，这样设置后抽出溢流孔内的水管，直接清洗即可;
(8)本实用新型的贮水池和沉淀池的内壁都设有一层防腐的材料，避免长时间使用后， 废水腐蚀贮水池和沉淀池的内壁，这样减少了对设备的检修，节约了程序，节省了人力;
(9)本实用新型的储水桶的底部与增压泵的入口连接的水管上设有闸阀，闸阀正常工作 的情况下是打开的，只有在检修阀门或增压泵时才会关闭，这样设置增加了装置整体结构的 安全可靠性;
(10)本实用新型的增压泵带自动开关，当阀门打开，压力为0.3MPa/cm2以上的冲洗液 就会自动喷出对针灸针进行冲洗，这样的设置结构简单，制作成本低，且易于实现,自动化 程度高，操作简便;
(11)本实用新型的贮水池和沉淀池的顶部均设有可以打开的盖子，以便于废水经过多 次循环利用后，打开沉淀池和贮水池的盖子取出其中的沉淀物及废水进行处理，安全、卫生， 并且方便清洗处理。
