申请日2015.05.15
公开(公告)日2015.09.09
IPC分类号C02F7/00
摘要
本实用新型一种河道污水治理高效复氧装置，包括气源、安全阀、压力计、止逆阀、连接管、散气支管、散气管、升降调节柱和太阳能LED景观灯;气源通过安全阀、止逆阀、连接管将气流输送至散气支管和散气管;散气支管的内部设有轴向延伸的气道，在散气支管的管壁上开设有径向的安装孔;安装孔与气道相连通;安装孔上安装散气管;散气支管上还设有向轴向以外方向延伸的升降调节柱;在升降调节柱的顶端设有太阳能LED景观灯。通过上述方式，提供一种河道污水治理高效复氧装置，用在宽窄悬殊，水深较浅，有机污染严重的河流中，通过风机将空气强制压入水体，提高水体溶氧水平，减缓底泥释放磷的速度，改善了水环境。
权利要求书
1.一种河道污水治理高效复氧装置，其特征在于：包括气源、安全阀、压力计、止逆阀、连接管、散气支管、散气管、升降调节柱和太阳能LED景观灯;所述气源通过安全阀、止逆阀、连接管将气流输送至所述散气支管和散气管;所述散气支管的内部设有轴向延伸的气道，在所述散气支管的管壁上开设有径向的安装孔;所述安装孔与气道相连通;所述安装孔上安装所述散气管;所述散气支管上还设有向轴向以外方向延伸的所述升降调节柱;在所述升降调节柱的顶端设有所述太阳能LED景观灯。
2.根据权利要求1所述的一种河道污水治理高效复氧装置，其特征在于：所述气源的输出端外接所述止逆阀;所述安全阀位于所述止逆阀的下游;在所述止逆阀与安全阀之间还设有所述压力计;所述安全阀的输出端通过所述连接管与所述散气支管相连。
3.根据权利要求2所述的一种河道污水治理高效复氧装置，其特征在于：所述散气支管上的升降调节柱设有两根;两根升降调节柱相互平行且均垂直于所述散气支管。
4.根据权利要求3所述的一种河道污水治理高效复氧装置，其特征在于：所述散气支管上的安装孔设有多个，安装孔以两根升降调节柱所在的平面为对称面相对而设，安且装孔均匀的分布于散气支管的管壁上;相邻安装孔之间的间距相等。
说明书
一种河道污水治理高效复氧装置
技术领域
本实用新型涉及水环境治理和河流生态修复技术领域，特别是涉及一种河道污水治理高效复氧装置。
背景技术
近年来，河流、水库、湖泊、池塘等水体由于工业废水排放、农田农药化肥的使用和其它一些污水排放导致污染物质在水环境中不断累积，使得河流等生态平衡受到破坏，水环境日渐恶化;同时人们对生态环境的认知日益深化，河流、湖泊的整治越来越受到关注，人们开始尊重并保护河流、水库、湖泊等水体的自然风貌和生态功能，通过采用贴近自然的修复技术和方法恢复河流的自然特征和生物多样性，实现人与大自然的和谐发展。
目前市场上复氧设施鱼龙混杂，品质良莠不齐，例如中国实用新型专利《支撑管和水下充氧器》，申请号为201020162179.8，公开了包括连接部和支管，所述连接部和支管之间可拆卸连接;所述连接部上设置有孔，所述连接部的内部设置有与所述孔相连通的第一气道;所述支管的内部设置有与所述第一气道相连通的第二气道，所述支管外表面上设置有布气槽，所述布气槽通过设置于支管管壁上的通道与所述第二气道相连通，所述支管的自由端处于封闭状态。水下充氧器包括所述的支撑管、微孔橡胶膜管一级配气盒;所述微孔橡胶膜管套于所述支管上;所述孔的形状与所述配气盒的形状相适配，在使用时，所述配气盒的连接孔与所述第一气道相连通。本结构与传统结构相比较，其在运输、安装时不易发生损坏，而且方便更换，维修的成本低。但是从实际使用情况中发现，传统的曝气设备工艺复杂，处理周期长，操作不方便，能耗高，氧利用率低，噪音大，费用高，不利于河流湖泊的治理。
实用新型内容
本实用新型主要解决的技术问题是提供一种河道污水治理高效复氧装置，其在流动小、水质差的狭窄河流中，通过气源将空气强制压入水体，使河水与空气接触充氧，加速空气中的氧气向液体中的转移。

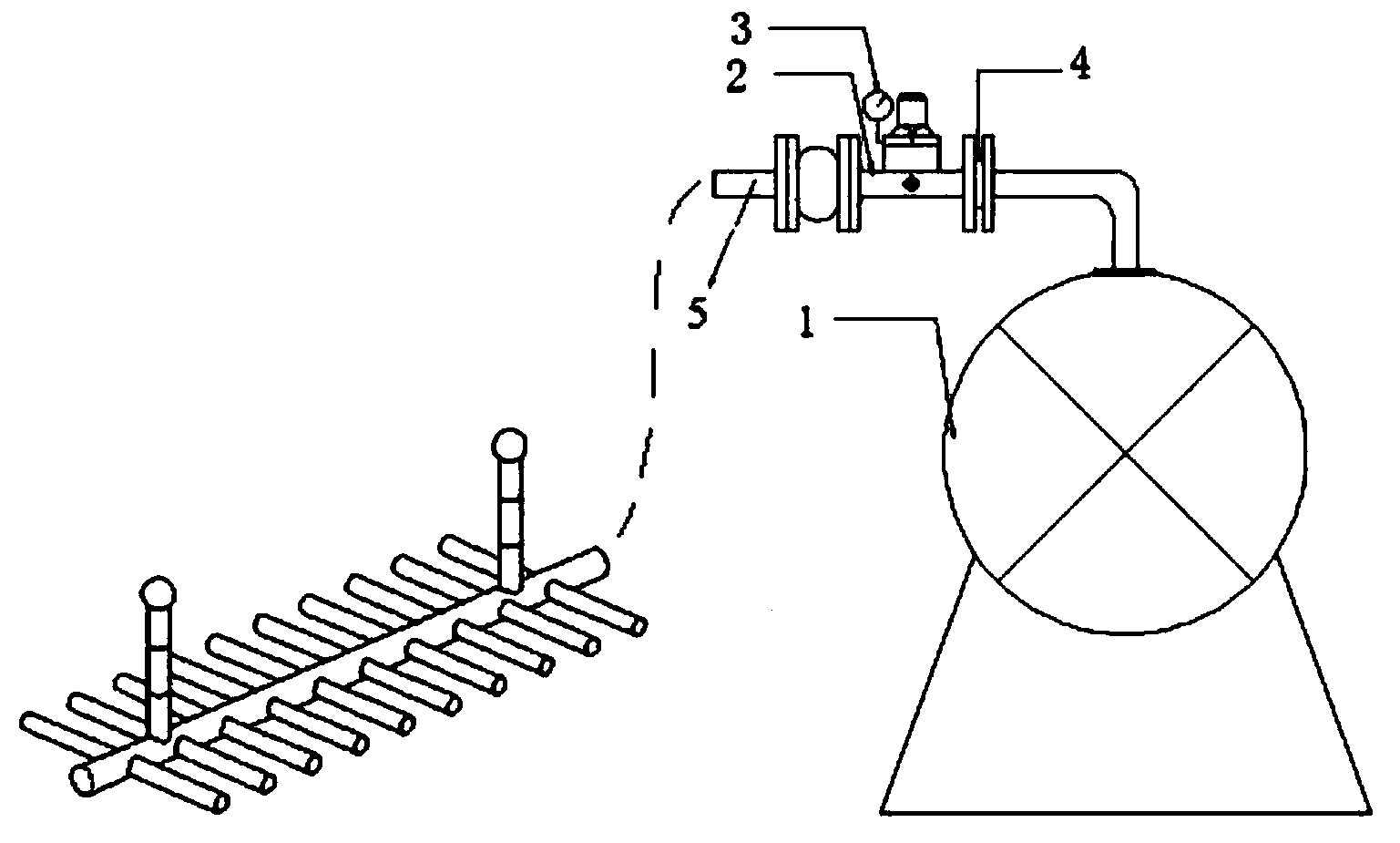

为解决上述技术问题，本实用新型采用的一个技术方案是提供一种河道污水治理高效复氧装置，包括气源、安全阀、压力计、止逆阀、连接管、散气支管、散气管、升降调节柱和太阳能LED景观灯;所述气源通过安全阀、止逆阀、连接管将气流输送至所述散气支管和散气管;所述散气支管的内部设有轴向延伸的气道，在所述散气支管的管壁上开设有径向的安装孔;所述安装孔与气道相连通;在所述安装孔上安装所述散气管;所述散气支管上还设有向轴向以外方向延伸的所述升降调节柱;在所述升降调节柱的顶端设有太阳能LED景观灯。
优选的是，所述气源的输出端外接所述止逆阀;所述安全阀位于所述止逆阀的下游;在所述止逆阀与安全阀之间还设有所述压力计;所述安全阀的输出端通过所述连接管与所述散气支管相连。
优选的是，所述散气支管上的升降调节柱设有两根;两根升降调节柱相互平行且均垂直于所述散气支管。
优选的是，所述散气支管上的安装孔设有多个，安装孔以两根升降调节柱所在的平面为对称面相对而设，安且装孔均匀的分布于散气支管的管壁上;相邻安装孔之间的间距相等。
本实用新型的有益效果是：提供一种河道污水治理高效复氧装置，是几乎无占地面积，性能可靠;用在宽窄悬殊，水深较浅，有机污染严重的河流中，通过风机将空气强制压入水体，提高水体溶氧水平，减缓底泥释放磷的速度，改善了水环境，同时不影响日常打捞船只的航行。同时，本装置的连接顺序能够避免水压不同时对装置气压造成的影响，其顶端安装的太阳能LED景观灯，能够起到照明和装饰河道的作用，其功能非常实用。
