申请日2015.05.15
公开(公告)日2015.09.23
IPC分类号A24B5/16
摘要
本实用新型涉及一种洗梗机及其废水收集装置，洗梗机包括滤水网带和用于洗梗的水槽，还包括废水收集装置，所述废水收集装置包括水通道，所述水通道上设有用于收集滤水网带上沥下的水的接水口和用于将水送到水槽中的放水口，所述水通道上还设有过滤装置，所述过滤装置的上游设有排污口。本实用新型解决了现有技术中洗梗机水槽内杂物只进不出，造成洗梗机换水频率较高进而造成水资源浪费的技术问题。
权利要求书
1.一种洗梗机，包括滤水网带和用于洗梗的水槽，其特征在于：还包括废水收集装置，所述废水收集装置包括水通道，所述水通道上设有用于收集滤水网带上沥下的水的接水口和用于将水送到水槽中的放水口，所述水通道上还设有过滤装置，所述过滤装置的上游设有排污口。
2.根据权利要求1所述的洗梗机，其特征在于：所述过滤装置的下游设有蓄水箱和水泵。
3.根据权利要求2所述的洗梗机，其特征在于：所述蓄水箱上设有浮球开关，所述浮球开关与所述水泵控制连接，当蓄水箱内的水达到设定的水位时水泵启动。
4.根据权利要求1-3任意一项所述的洗梗机，其特征在于：所述过滤装置为过滤网。
5.洗梗机用废水收集装置，其特征在于：包括水通道，所述水通道上设有用于收集滤水网带上沥下的水的接水口和用于将水送到水槽中的放水口，所述水通道上还设有过滤装置，所述过滤装置的上游设有排污口。
6.根据权利要求5所述的洗梗机用废水收集装置，其特征在于：所述过滤装置的下游设有蓄水箱和水泵。
7.根据权利要求6所述的洗梗机用废水收集装置，其特征在于：所述蓄水箱上设有浮球开关，所述浮球开关与所述水泵控制连接，当蓄水箱内的水达到设定的水位时水泵启动。
8.根据权利要求5-7任意一项所述的洗梗机用废水收集装置，其特征在于：所述过滤装置为过滤网。
说明书
一种洗梗机及其废水收集装置
技术领域
本实用新型涉及一种洗梗机及其废水收集装置，属于烟草加工设备技术领域。
背景技术
烟草制丝过程中，需要对烟梗进行清洗除污，因此，在烟草制丝线前段加工分线上设置了洗梗机，以达到对烟梗清洗除污的作用。
如图1所示，洗梗机包括机架，机架上设有洗梗箱体90，洗梗箱体90内设有水槽91，水槽91内设有分离槽92，洗梗箱体90上设有进料斗93和网带输送机94，网带输送机94的下端与洗梗箱体连接，网带输送机94的上端设有滤水网带，烟梗经过滤水网带时将烟梗上的水沥掉，洗梗时，烟梗从进料斗93进入到洗梗箱体内的水槽内，经过清洗以后，烟梗进入网带输送机94，网带输送机94的下方设有导流板95，由于从滤水网带上沥下的水中含有杂物，因此现有技术中将导流板的下端靠近下水道口，滤水网带上沥掉的水沿导流板直接排到下水道中，烟梗清洗时带走大量的水，水槽中的水会越来越少，需要经常往水槽中补充水，造成用水量较大，且滤水网带上沥下的水被直接放入了下水道中，造成很大浪费。
例如授权公告号为CN 203723413 U的中国实用新型专利公开了一种水槽式烟梗回潮机，为了能够节约用水，该回潮机的导流板下端设有集水槽，集水槽与水槽连通，滤水网带沥下的水沿集水槽直接流回到水槽中;虽然该洗梗机的滤水网带上的水能够流回到水槽内，但是滤水网带上沥下的水中含有较多的杂物，含有杂物的水直接流回到水槽中，造成杂物也一同进入到水槽中，很容易形成不良循环，即当水槽中杂物被滤水网带沥掉后，又再一次沿导流板直接进入到水槽中，杂物重新回到水槽中后，再一次和烟梗混合在一起，杂物源源不断的进入到水槽中，排出的杂物又重新进入到水槽中，杂物只进不出，水槽中累计越来越多，当杂物达到一定的程度就需要更换水槽中的水，这样，水槽中的水很快就需要更换，换水频率较高，仍然不能达到节约用水的目的。
实用新型内容
本实用新型的目的是提供一种洗梗机用废水收集装置，用于解决现有技术中杂物只进不出，造成洗梗机换水频率较高进而造成水资源浪费的技术问题。本实用新型的目的还在于提供一种使用该废水收集装置的洗梗机。
为实现上述目的，本实用新型采用如下技术方案：

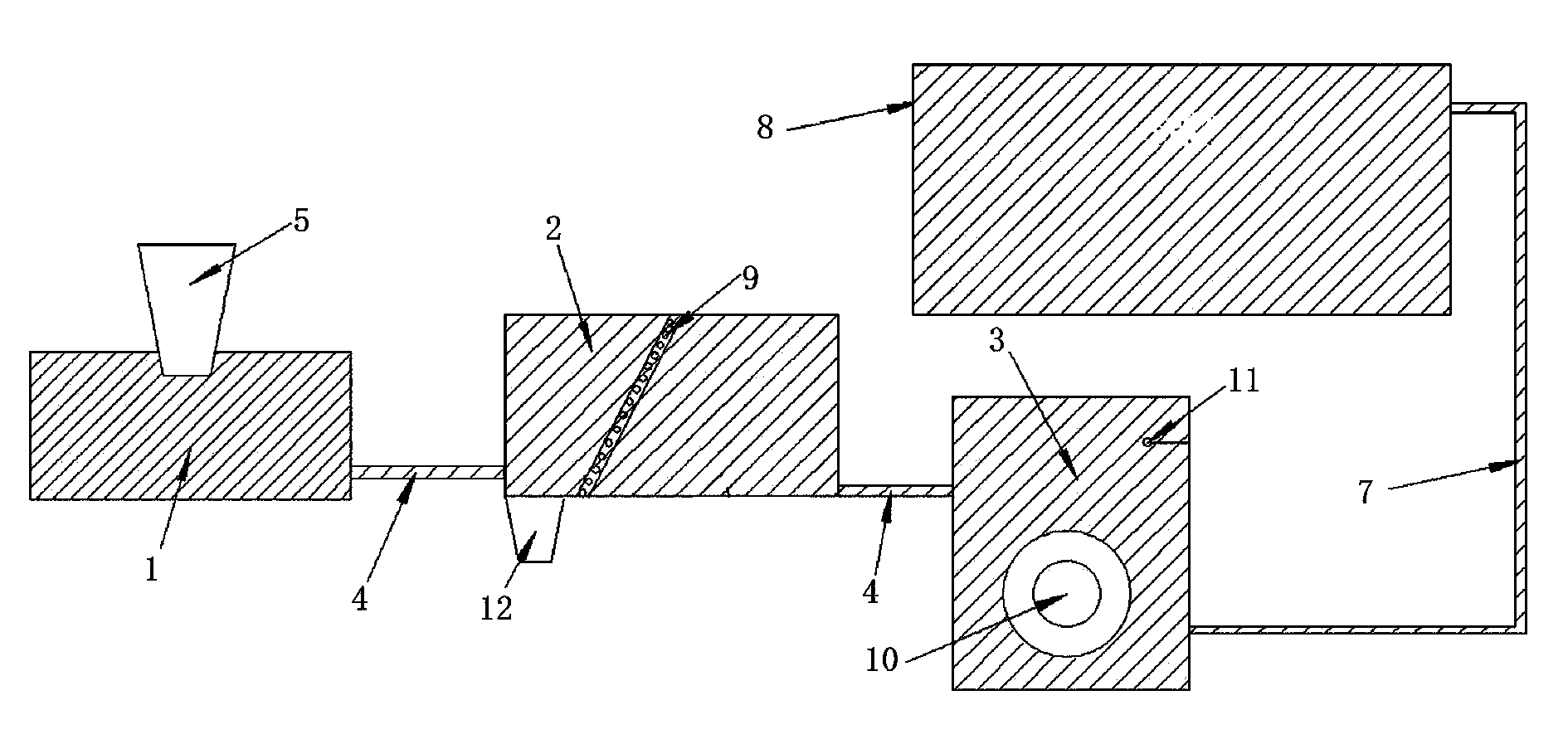

一种洗梗机，包括滤水网带和用于洗梗的水槽，还包括废水收集装置，所述废水收集装置包括水通道，所述水通道上设有用于收集滤水网带上沥下的水的接水口和用于将水送到水槽中的放水口，所述水通道上还设有过滤装置，所述过滤装置的上游设有排污口。
所述过滤装置的下游设有蓄水箱和水泵。
所述蓄水箱上设有浮球开关，所述浮球开关与所述水泵控制连接，当蓄水箱内的水达到设定的水位时水泵启动。
所述过滤装置为过滤网。
洗梗机用废水收集装置，包括水通道，所述水通道上设有用于收集滤水网带上沥下的水的接水口和用于将水送到水槽中的放水口，所述水通道上还设有过滤装置，所述过滤装置的上游设有排污口。
所述过滤装置的下游设有蓄水箱和水泵。
所述蓄水箱上设有浮球开关，所述浮球开关与所述水泵控制连接，当蓄水箱内的水达到设定的水位时水泵启动。
所述过滤装置为过滤网。
本实用新型的有益技术效果为：洗梗机上设有废水收集装置，废水收集装置包括水通道，水通道上具有接水口和放水口，接水口将滤水网带上的水接住，防止水直接流到地上造成水资源浪费，放水口将水箱中的水放回到洗梗机的水槽中，水通道上设有过滤装置，过滤装置将水中的杂物过滤掉，过滤装置的上游设有排污口，水中的杂物通过排污口排出，避免了水中杂物重新回到洗梗机的水槽中，减缓水槽中的水污染速度，可降低换水的频率。
过滤装置的下游设有蓄水箱和水泵，蓄水箱将处理后的水收集起来，达到存水的作用，蓄水箱内的水可通过水泵将输送至洗梗机的水槽内，蓄水箱可远离洗梗机的水槽，蓄水箱的位置不受限定。
蓄水箱内设有浮球开关，浮球开关与水泵控制连接，当蓄水箱内的水达到设定的水位时，水泵开始启动抽水，水泵间歇工作节能环保。另外，也可直接在蓄水池中加水，当洗梗机的水槽内水分不足时可将蓄水箱内的水直接抽送至洗梗机的水槽内。
