申请日2016.06.12
公开(公告)日2016.11.23
IPC分类号C02F9/06
摘要

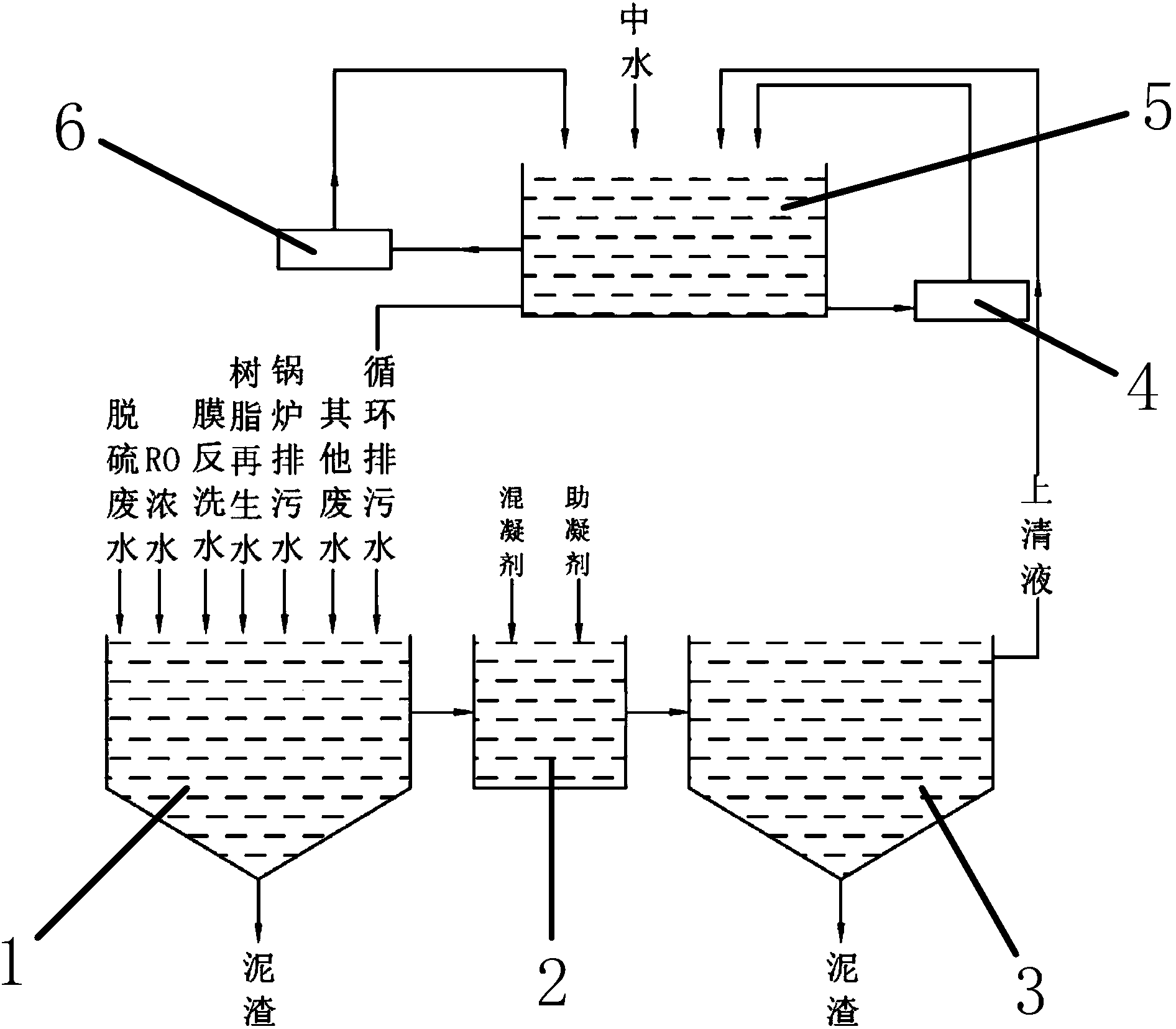

本实用新型提供了一种一体化水处理系统，包括均化池、混凝池、澄清池、循环水池和电化学水处理装置，所述均化池的出水口连通至所述混凝池的入水口，所述混凝池的出水口连通至所述澄清池的入水口，所述澄清池的出水口连通至所述循环水池，所述循环水池与电化学水处理装置之间形成一水通路循环，所述循环水池的一个排污水出口连通至所述均化池。
权利要求书
1.一种一体化水处理系统，其特征在于：包括均化池、混凝池、澄清池、循环水池和电化学水处理装置，所述均化池的出水口连通至所述混凝池的入水口，所述混凝池的出水口连通至所述澄清池的入水口，所述澄清池的出水口连通至所述循环水池，所述循环水池与电化学水处理装置之间形成一水通路循环，所述循环水池的一个排污水出口连通至所述均化池。
2.如权利要求1所述的一体化水处理系统，其特征在于：所述混凝池能够被注入混凝剂和助凝剂。
3.如权利要求1或2所述的一体化水处理系统，其特征在于：所述混凝池内设有搅拌装置。
4.如权利要求1所述的一体化水处理系统，其特征在于：还包括换热器，所述换热器与循环水池形成一水通路循环。
5.如权利要求1所述的一体化水处理系统，其特征在于：所述均化池和/或澄清池底部设有泥渣收集排放口。
6.如权利要求1所述的一体化水处理系统，其特征在于：所述电化学水处理装置包括腔体，工作时位于所述腔体内的阴极板和阳极板，所述腔体的入水口和出水口分别连通所述循环水池。
7.如权利要求6所述的一体化水处理系统，其特征在于：所述电化学水处理装置还包括横置的筒状壳体、阴极杆和阳极杆，所述筒状壳体的至少一端能够开闭，所述腔体形成于所述筒状壳体内，所述阴极板、阳极板、阴极杆和阳极杆均设于所述筒状壳体内，所述阴极板和阳极板之间相邻间隔设置，所述阴极杆导通穿过部分或全部所述阴极板，所述阳极杆导通穿过部分或全部所述阳极板。
8.如权利要求6所述的一体化水处理系统，其特征在于：所述电化学水处理装置还包括驱动机构和用以为所述阴极板刮垢的刮刀结构，所述刮刀结构被所述 驱动机构驱动沿所述阴极板表面运动，以实现刮垢。
9.如权利要求6所述的一体化水处理系统，其特征在于：所述电化学水处理装置还包括壳体和设于壳体开口处的门板，所述门板运动连接或者可拆卸连接于所述壳体，所述腔体形成于所述壳体内，所述阴极板或阳极板固定于所述门板上，所述阳极板或阴极板固定于所述壳体内。
说明书
一体化水处理系统
技术领域
本实用新型涉及水处理领域，尤其涉及一种能够实现工业废水、中水和循环冷却水等循环联用的一体化水处理系统。
背景技术
近年来，废水的排放造成了环境的极度污染，给百姓的正常生活带来了严重威胁。目前，治理空气污染和污水主要靠减排，减排即以为一些污染严重的企业可能关停，企业关停员工就要下岗，这样不但国家财政收入会受到影响，还会留下社会隐患。水资源存在污染的同时，由于污染后的水无法有效进行处理和再利用，必然会导致水资源的大量浪费，这进一步使得水资源缺乏的问题日益严峻。
在现有技术中，对于废水的排放，通常会采用加入化学药剂的方式实现污染水的处理，然而，使用化学药剂会在水中引入新的化学物质，其也完全有可能对水的质量造成不利影响，而且，化学药剂作为一次性产品，处理多少水就得使用相应匹配数量的化学药剂，药剂是不可循环使用的，这必然导致整个处理过程的的成本上升，更耗费人力，操作也更复杂。
实用新型内容
本实用新型要解决的技术问题是如何对废污水进行处理，从而减少废污水为环保达标排放而带来的高额处理费用的问题。
为了解决这一技术问题，本实用新型提供了一种一体化水处理系统，包括均化池、混凝池、澄清池、循环水池和电化学水处理装置，所述均化池的出水口连通至所述混凝池的入水口，所述混凝池的出水口连通至所述澄清池的入水口，所述澄清池的出水口连通至所述循环水池，所述循环水池与电化学水处理装置之间形成一水通路循环，所述循环水池的一个排污水出口连通至所述均化池。
可选的，所述均化池还连通脱硫废水、RO浓水、膜反洗水、树脂再生水、锅炉排污水至少之一的排水通路。
可选的，所述混凝池能够被注入混凝剂和助凝剂。
可选的，所述混凝池内设有搅拌装置。
可选的，所述的一体化水处理系统还包括换热器，所述换热器与循环水池形成一水通路循环.
可选的，所述均化池和/或澄清池底部设有泥渣收集排放口。
可选的，所述电化学水处理装置包括腔体，工作时位于所述腔体内的阴极板和阳极板，所述腔体的入水口和出水口分别连通所述循环水池。
可选的，所述电化学水处理装置还包括横置的筒状壳体、阴极杆和阳极杆，所述筒状壳体的至少一端能够开闭，所述腔体形成于所述筒状壳体内，所述阴极板、阳极板、阴极杆和阳极杆均设于所述筒状壳体内，所述阴极板和阳极板之间相邻间隔设置，所述阴极杆导通穿过部分或全部所述阴极板，所述阳极杆导通穿过部分或全部所述阳极板。
可选的，所述电化学水处理装置还包括驱动机构和用以为所述阴极板刮垢的刮刀结构，所述刮刀结构被所述驱动机构驱动沿所述阴极板表面运动，以实现刮垢。
可选的，所述电化学水处理装置还包括壳体和设于壳体开口处的门板，所述门板运动连接或者可拆卸连接于所述壳体，所述腔体形成于所述壳体内，所述阴极板或阳极板固定于所述门板上，所述阳极板或阴极板固定于所述壳体内。
本实用新型针对废污水进行了相对简单处理，继而引入循环水系统作为冷却循环水使用，实现对废污水的企业内部循环利用，从而减少企业废污水为环保达标排放而带来的高额处理费用等问题。
进一步的，本实用新型在循环水处理过程中引入了电化学水处理装置，通过其可以对循环水进行降垢、杀菌、消毒等处理，可以有效提到传统方法中利用化学药剂的方案，避免了在循环水中引入新的化学物质，且运行成本较低、操作方便。
进一步来说，可以引入恶劣水质进入循环水的系统，满足循环水降垢、杀菌、消毒灯的处理需求，而使得换热器长期运行不会出现结垢、堵塞和腐蚀等问题。
进一步来说，本实用新型及其可选方案通过电化学处理与物理处理方法结合的工艺，实现循环水系统零排放，且不出现换热设备结垢，同时系统有效接收企业排放的废污水进入循环冷却水系统，减少企业废污水排放。其通过电化学处理除垢、杀菌、消毒等处理目的达到工业废水、中水和循环冷却水循环联用。
