申请日2016.06.12
公开(公告)日2016.11.16
IPC分类号C02F9/04; B60P3/00
摘要
本实用新型公开一种带有负离子的污水处理环保车，包括汽车，其特点为吸水口接到化粪池污水，吸水口经管道、无阻塞转子泵、污泥切割机接到药箱，由无阻塞转子泵把污水从吸水口吸入药箱进行储存、净化，经药箱储存、净化后的污水经刀阀、管道、由电动球阀泵进搅拌混合箱，药水箱中的药剂由隔膜泵加入到搅拌混合箱，在汽车的车厢内设置有臭氧发生装置和负离子发生器，臭氧发生装置将臭氧导入搅拌混合箱，负离子发生器产生的负离子导入搅拌混合箱内;药剂和污水在搅拌混合箱中进行搅拌处理，处理后的污水从搅拌混合箱经抽水泵进入叠螺机，使固液分离;PLC控制各部件工作。本实用新型不仅处理污水，还可将污染物利用，实现了环保化、绿色化。
权利要求书
1.一种带有负离子的污水处理环保车，包括汽车，其特征在于：在汽车的车厢内设置有无阻塞转子泵、污泥切割机、药箱、药水箱、叠螺机、电源和控制系统，吸水口接到化粪池污水，吸水口经管道、无阻塞转子泵、污泥切割机接到药箱，由无阻塞转子泵把污水从吸水口吸入药箱进行储存、净化，所述的药箱设于车厢顶部内侧上，经药箱储存、净化后的污水经刀阀、管道、由电动球阀泵进搅拌混合箱，药水箱中的药剂由隔膜泵加入到搅拌混合箱，在汽车的车厢内设置有臭氧发生装置，臭氧发生装置将臭氧导入搅拌混合箱，在汽车的车厢内与臭氧发生装置相邻的位置设置有负离子发生器，所述负离子发生器产生的负离子导入搅拌混合箱内;药剂和污水在搅拌混合箱中进行搅拌、反应处理，处理后的污水从搅拌混合箱经抽水泵进入叠螺机，使固液分离，污物由后面出口排出，能做有机化肥，污水由排水口排出，经由排水管道排入指定河道;所述电源采用外接电源，或采用车辆的发动机发电，利用车辆变速箱，用取力器的功率输出轴输出动能，用皮带连接到发电机的中心旋转轴，使机械能转换成电能来供电。
2.根据权利要求1所述的带有负离子的污水处理环保车，其特征在于：在药箱、药水箱和搅拌混合箱均设置有液位传感器，所述液位传感器与所述控制系统的信号接收器连接，所述控制系统包括控制按钮、信号接收器和PLC，信号接收器与PLC电连接，控制按钮与PLC电连接。
说明书
带有负离子的污水处理环保车
技术领域
本实用新型属于环保车领域，尤其涉及一种带有负离子的污水处理环保车。
背景技术
随着城市化进程的深入，各个城市的人口密度在不断增加，城市规模扩大的同时大量的生活垃圾不断涌现，尤其对于分布在城市各个角落的化粪池来说，及时、方便的清理成为一个非常棘手的问题。现有化粪池清理主要依靠抽排式化粪池清运车完成，通过车载空压泵将粪便抽入车载密封罐中，然后一车车的将粪便不断运出、集中到郊区后处理，每天，数百辆化粪池清运车都要往来穿梭于城市街道之中，不仅工作效率低、劳动强度大，还会对环境造成影响，越来越不适应现代城市生活的需要。如何避免这种情况发生，改善化粪池污物处理过程，提高工作效率，就成为本实用新型所要解决的问题。
实用新型内容
本实用新型的目的在于提供一种安装方便的带有负离子的污水处理环保车。

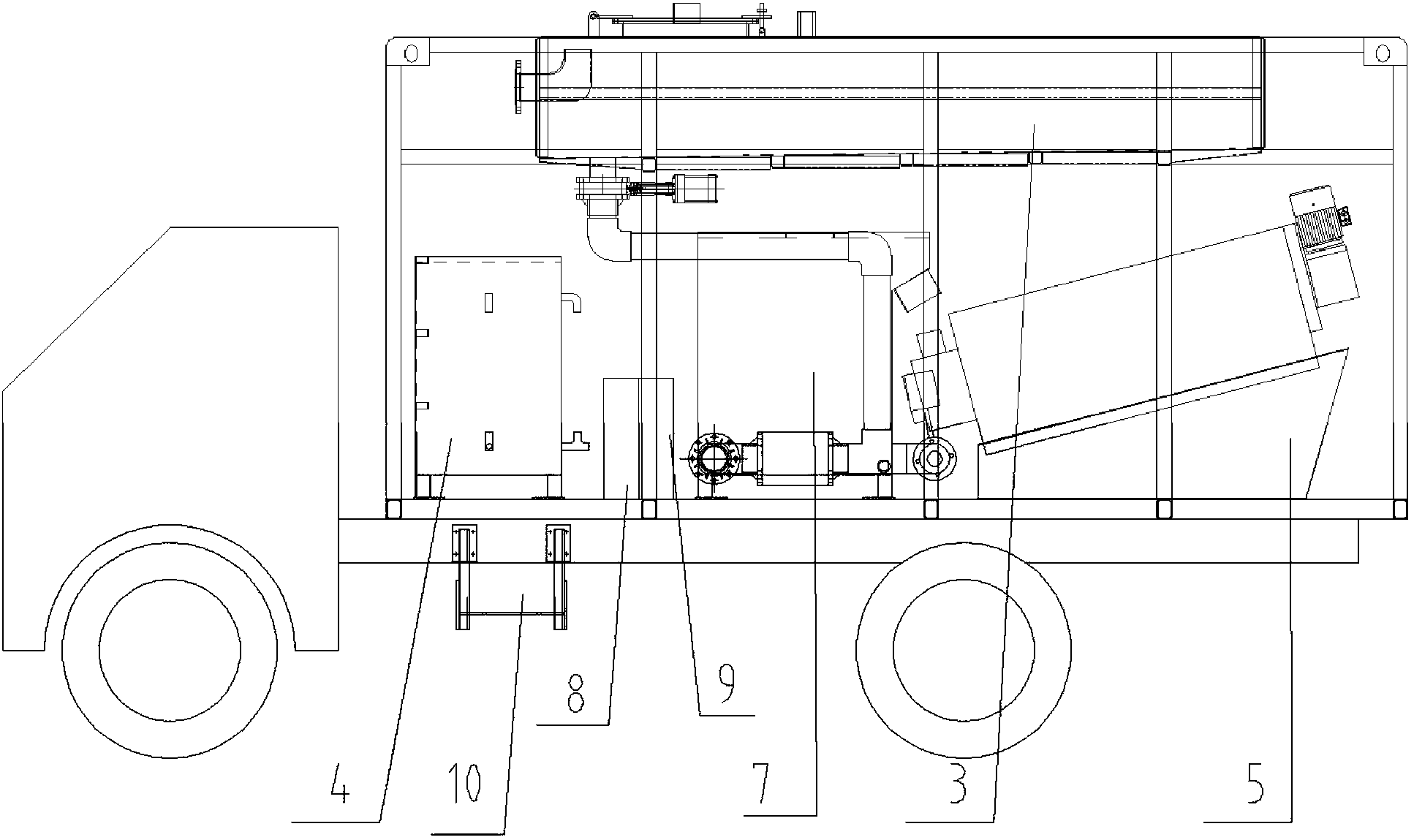

本实用新型的目的是这样实现的，所述的带有负离子的污水处理环保车，包括汽车，其结构特点为在汽车的车厢内设置有无阻塞转子泵、污泥切割机、药箱、药水箱、叠螺机、电源和控制系统，吸水口接到化粪池污水，吸水口经管道、无阻塞转子泵、污泥切割机接到药箱，由无阻塞转子泵把污水从吸水口吸入药箱进行储存、净化，所述的药箱设于车厢顶部内侧上，经药箱储存、净化后的污水经刀阀、管道、由电动球阀泵进搅拌混合箱，药水箱中的药剂由隔膜泵加入到搅拌混合箱，在汽车的车厢内设置有臭氧发生装置，臭氧发生装置将臭氧导入搅拌混合箱，用于除臭，在汽车的车厢内与臭氧发生装置相邻的位置设置有负离子发生器，所述负离子发生器产生的负离子导入搅拌混合箱内，用于使其内的空气清新;药剂和污水在搅拌混合箱中进行搅拌、反应处理，处理后的污水从搅拌混合箱经抽水泵进入叠螺机，使固液分离，污物由后面出口排出，能做有机化肥，污水由排水口排出，经由排水管道排入指定河道;所述电源采用外接电源，或采用车辆的发动机发电，利用车辆变速箱，用取力器的功率输出轴输出动能，用皮带连接到发电机的中心旋转轴，使机械能转换成电能来供电。
在药箱、药水箱和搅拌混合箱均设置有液位传感器，所述液位传感器与所述控制系统的信号接收器连接，所述控制系统包括控制按钮、信号接收器和PLC，信号接收器与PLC电连接，控制按钮与PLC电连接。
本实用新型的有益效果是：污水(化粪池污水)经过进水口进入，首先经过污泥切割机把污水中大块污染物(比如卫生棉、避孕套等大块污物)搅碎，避免阻塞管道，然后由无阻塞转子泵把污水吸入药箱(分两个仓)进行储存、净化，此时刀阀打开，污水经过管道由电动球阀泵进搅拌混合箱，同时药水箱中的药剂由加药泵加入到搅拌混合箱，臭氧发生装置导入臭氧，药剂和污水在搅拌混合箱中进行搅拌、反应，净化、消除有害物质;处理后的污水从搅拌混合箱进入叠螺机，使固液分离，污物由后面出口排出，可做有机化肥，污水由排水口排出，经由排水管道排入指定河道。整个控制系统应用PLC制动控制。本实用新型的设备实现了一种污水(化粪池污水)的处理，此设备体积较小，实现了移动式处理，化粪池污水经本设备处理后可将固液(粪液)分离，水可达到国家二级排放标准，而粪经过化学处理可做为有机肥料，本设备不仅处理污水，还可将污染物利用，实现了环保化、绿色化。
