申请日2016.05.31
公开(公告)日2016.10.12
IPC分类号C02F1/28; B01J20/20; B01J20/34; C02F101/30
摘要

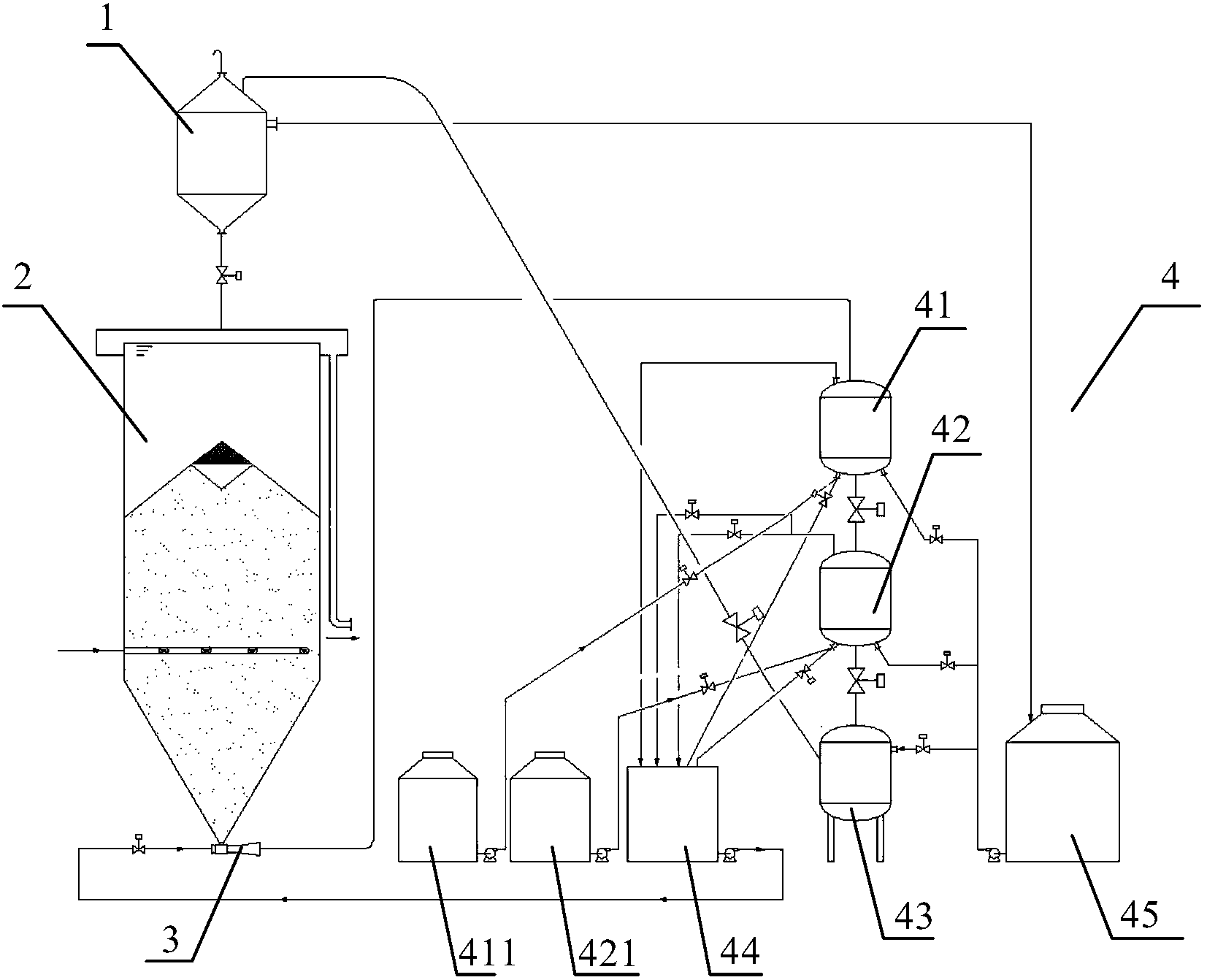

本实用新型公开了一种利用活性炭吸附塔处理有机废水的系统，包括高位储炭塔、活性炭吸附塔、活性炭水射器和活性炭再生装置，高位储炭塔底部的排炭口和活性炭吸附塔顶部的补炭口连通;活性炭吸附塔的侧部设置有进水口，顶部设置有产水口;活性炭吸附塔底部的废炭排出口与活性炭水射器的喉部连通，活性炭水水射器用于将活性炭吸附塔中的吸附饱和活性炭输送至活性炭再生装置，活性炭再生装置被设置为将吸附饱和活性炭再生并输送至高位储炭塔。本系统具有活性炭吸附塔不停机自动补排炭，吸附饱和活性炭再生后进行回用，自耗水循环利用的功能，具有连续运行，自动化程度高，节水，减少人工劳动强度等特点。
摘要附图
权利要求书
1.一种利用活性炭吸附塔处理有机废水的系统，其特征在于，包括高位储炭塔、活性炭吸附塔、活性炭水射器和活性炭再生装置，所述高位储炭塔底部的排炭口和所述活性炭吸附塔顶部的补炭口连通;所述活性炭吸附塔的侧部设置有进水口，顶部设置有产水口;所述活性炭吸附塔底部的废炭排出口与所述活性炭水射器的喉部连通，所述活性炭水水射器用于将所述活性炭吸附塔中的吸附饱和活性炭输送至所述活性炭再生装置，所述活性炭再生装置被设置为将所述吸附饱和活性炭再生并输送至所述高位储炭塔。
2.如权利要求1所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述活性炭再生装置包括酸洗装置、再生剂再生装置、废水储槽、输送水储槽、再生炭储槽，所述酸洗装置、再生剂再生装置和再生炭储槽依次相连，所述废水储槽与所述酸洗装置、再生剂再生装置分别相连，所述输送水储槽与所述酸洗装置、再生剂再生装置和再生炭储槽相连。
3.如权利要求1所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述活性炭吸附塔的炭床中设置有布水器，所述布水器与所述进水口相连。
4.如权利要求2所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述酸洗装置包括酸储槽、酸投加泵和酸洗罐，所述酸储槽通过酸投加泵和所述酸洗罐的废水下排口相连。
5.如权利要求2所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述再生剂再生装置包括再生剂储槽、再生剂投加泵、再生罐，所述再生剂储槽通过再生剂投加泵和所述再生罐的废水下排口相连。
6.如权利要求2所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述输送水储槽的进水口与所述高位储炭槽的溢流口相连，所述输送水槽的出水口通过输送泵分别和酸洗罐的反洗水进水口、再生罐的反洗水进水口和再生炭储槽的输送水进口相连。
7.如权利要求2所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述活性炭水射器的进水端和所述废水储槽相连。
8.如权利要求4所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述酸洗罐的反洗水上排口和废水下排口分别和所述废水储槽相连。
9.如权利要求5所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述再生罐的反洗水和蒸汽上排口、废水下排口分别和所述废水储槽相连。
10.如权利要求1所述的一种利用活性炭吸附塔处理有机废水的系统，其特征在于，所述高位储炭塔的顶部设置有大气连通管。
说明书
一种利用活性炭吸附塔处理有机废水的系统
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及一种利用活性炭吸附塔处理有机废水的系统。
背景技术
针对现有微生物难降解的有机废水和高盐高COD的可生化性差的工业废水，利用活性炭对有机物的极强的吸附能力，对其进行吸附，同时考虑到活性炭可再生利用的优点，被广泛地用于多个领域。
目前，传统的活性炭流动床排出的废活性炭无法就地再生，单靠简单的反洗无法将活性炭彻底地再生，运行一段时间后，反洗再生没有效果后，活性炭被废弃，废弃的活性炭一般将其作为固废进行处理或者将废炭运送到专门的活性炭再生机构进行再生，这样做废弃的活性炭给环境带来了二次污染，废活性炭委外再生也增加了处理成本，同时为了保证系统连续运行，现场还要设置新炭仓库和废炭仓库，增大了系统的占地面积。
发明内容
本实用新型所要解决的技术问题是活性炭吸附塔连续工作的同时，活性炭循环再生利用。为了解决上述问题，本实用新型提供一种利用活性炭吸附塔处理有机废水的系统，包括高位储炭塔、活性炭吸附塔、活性炭水射器和活性炭再生装置，高位储炭塔底部的排炭口和活性炭吸附塔顶部的补炭口连通;活性炭吸附塔的侧部设置有进水口，顶部设置有产水口;活性炭吸附塔底部的废炭排出口与活性炭水射器的喉部连通，活性炭水水射器用于将活性炭吸附塔中的吸附饱和活性炭输送至活性炭再生装置，活性炭再生装置被设置为将吸附饱和活性炭再生并输送至高位储炭塔。
进一步地，活性炭再生装置包括酸洗装置、再生剂再生装置、废水储槽、输送水储槽、再生炭储槽，酸洗装置、再生剂再生装置和再生炭储槽依次相连，废水储槽与酸洗装置、再生剂再生装置分别相连，输送水储槽与酸洗装置、再生剂再生装置和再生炭储槽相连。
进一步地，活性炭吸附塔的炭床中设置有布水器，布水器与进水口相连。
进一步地，酸洗装置包括酸储槽、酸投加泵和酸洗罐，酸储槽通过酸投加泵和酸洗罐的废水下排口相连。
进一步地，再生剂再生装置包括再生剂储槽、再生剂投加泵、再生罐，再生剂储槽通过再生剂投加泵和再生罐的废水下排口相连。
进一步地，输送水储槽的进水口与高位储炭槽的溢流口相连，输送水槽的出水口通过输送泵分别和酸洗罐的反洗水进水口、再生罐的反洗水进水口和再生炭储槽的输送水进口相连。
进一步地，活性炭水射器的进水端和废水储槽相连。
进一步地，酸洗罐的反洗水上排口和废水下排口分别和废水储槽相连。
进一步地，再生罐的反洗水和蒸汽上排口、废水下排口分别和废水储槽相连。
进一步地，高位储炭塔的顶部设置有大气连通管。
本实用新型具有如下有益效果：
1、本实用新型的一种利用活性炭吸附塔处理有机废水的系统具有活性炭吸附塔不停机自动补排炭，吸附饱和活性炭再生后进行回用，自耗水循环利用的功能，具有连续运行，自动化程度高，节水，减少人工劳动强度等特点。
2、本实用新型吸附塔采用下进水上出水的逆流方式，始终保证最下层的活性炭先被吸附饱和，使活性炭高效利用;
3、活性炭吸附塔内安装有布水器，进水流速控制在合理范围，活性炭层始终处于静止状态，炭层各点的流量和流速保证一致，避免炭层出现偏流和短流现象;活性炭吸附塔的产水从吸附塔侧壁上部出水口溢流出来;
4、当下层的活性炭被吸附饱和时，通过启动活性炭水射器可将饱和活性炭排至活性炭再生装置;活性炭吸附塔排炭后，由高位储炭塔自动补充新炭，保证出水水质的稳定;
5、酸洗罐中的活性炭达到满足活性炭再生罐单次再生的量时，首先启动酸投加泵对酸洗罐中的活性炭进行酸洗，打开废水排放阀排放废水，再启动输水泵对饱和活性炭清洗罐中的活性炭进行水洗，打开废水排放阀排放废水，开启排炭阀将清洗后的活性炭排入再生装置中，清洗目的是使活性炭处于洁净的环境中再生，保证再生效果，降低再生能耗;
6、再生完成后，再生炭进入再生炭储槽，由储炭槽将再生炭送入高位储炭塔进行备用，使活性炭循环利用，降低运行成本;
