申请日2017.09.26
公开(公告)日2017.12.15
IPC分类号B01F13/10; B01F11/00; C02F1/52
摘要
本发明涉及隧道施工领域，尤其涉及一种隧道施工污水处理用絮凝剂制备设备。本发明要解决的技术问题是提供一种能够进行多级混匀制备、制备耗时短和方便工人进行收集的隧道施工污水处理用絮凝剂制备设备。为了解决上述技术问题，本发明提供了这样一种隧道施工污水处理用絮凝剂制备设备，包括有制备箱等;制备箱左侧最上部连接有驱动机构，制备箱内连接有制备机构，制备机构与驱动机构连接。本发明通过设置了驱动机构和制备机构，来实现对注入到制备箱内的原料进行混匀制备絮凝剂的目的，通过握住第一连接杆不断的向外侧运动和松放，来实现让敲块不断的对制备箱外壁进行敲打，达到避免原料粘住制备箱内壁的目的。
权利要求书
1.一种隧道施工污水处理用絮凝剂制备设备，其特征在于，包括有制备箱(1)、驱动机构(2)和制备机构(3)，制备箱(1)左侧最上部连接有驱动机构(2)，制备箱(1)内连接有制备机构(3)，制备机构(3)与驱动机构(2)连接。

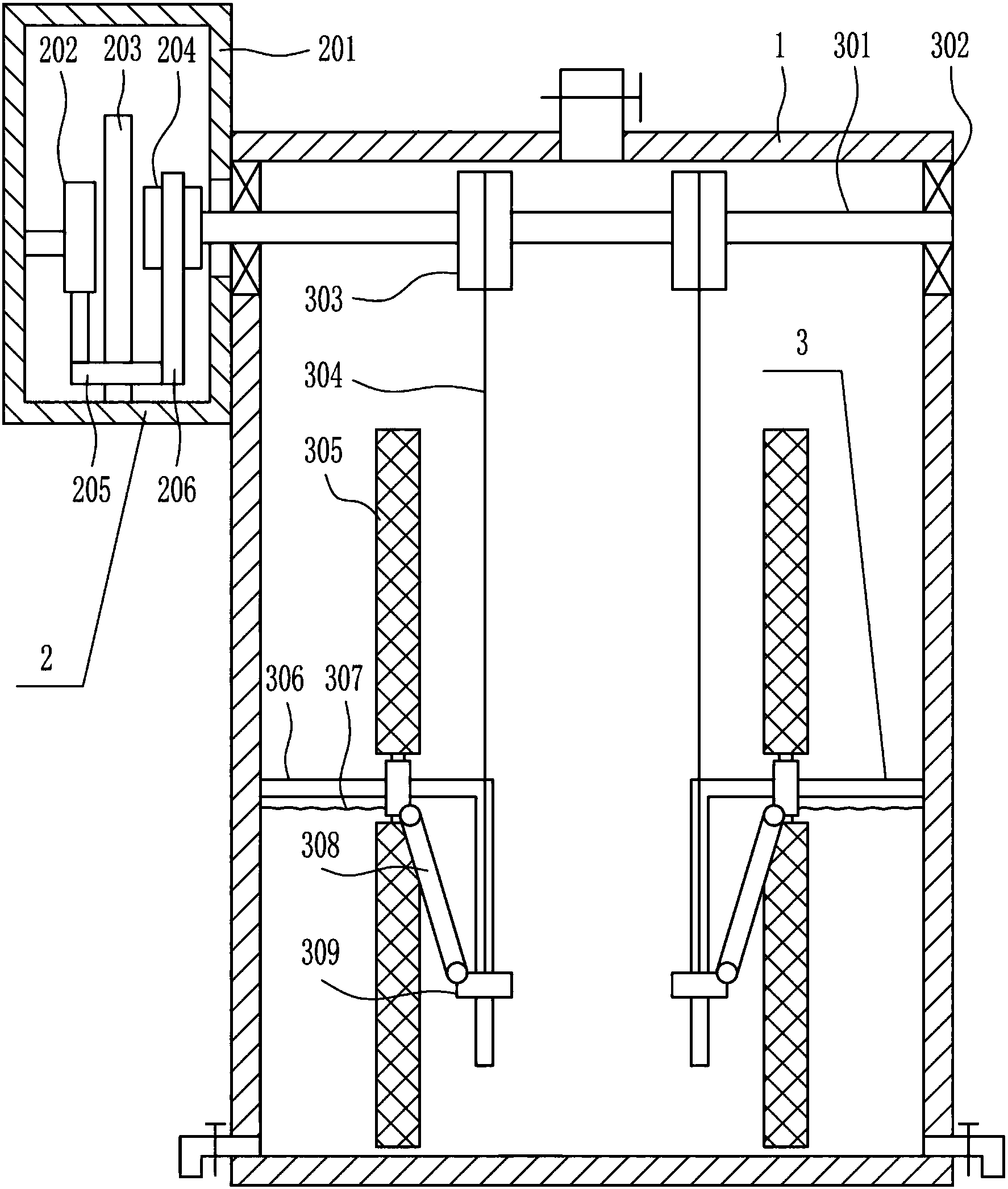

2.根据权利要求1所述的一种隧道施工污水处理用絮凝剂制备设备，其特征在于，驱动机构(2)包括有安装箱(201)、电动推杆(202)、第一滑轨(203)、第一齿轮(204)、第一滑块(205)和齿条(206)，制备箱(1)左侧最上部连接有安装箱(201)，安装箱(201)内底部中间连接有第一滑轨(203)，第一滑轨(203)上滑动式连接有第一滑块(205)，第一滑块(205)与第一滑轨(203)配合，安装箱(201)内左侧中部连接有电动推杆(202)，电动推杆(202)底端与第一滑块(205)顶部连接，制备机构(3)上连接有第一齿轮(204)，第一齿轮(204)位于安装箱(201)内，第一滑块(205)右端连接有齿条(206)，齿条(206)位于第一齿轮(204)前侧，齿条(206)与第一齿轮(204)啮合。
3.根据权利要求2所述的一种隧道施工污水处理用絮凝剂制备设备，其特征在于，制备机构(3)包括有第一转杆(301)、第一轴承座(302)、绕线轮(303)、拉绳(304)、滤网板(305)、L形导杆(306)、第一弹簧(307)、连杆(308)和导套(309)，制备箱(1)内左右两侧下部均连接有L形导杆(306)，L形导杆(306)上均滑动式连接有导套(309)，导套(309)均与L形导杆(306)配合，上下两部的导套(309)之间均转动式连接有连杆(308)，导套(309)顶部与底部均连接有滤网板(305)，制备箱(1)左右两壁最上部均连接有第一轴承座(302)，第一轴承座(302)上连接有第一转杆(301)，第一转杆(301)穿过左侧的第一轴承座(302)和安装箱(201)，第一转杆(301)左端与第一齿轮(204)连接，第一转杆(301)中部对称连接有绕线轮(303)，绕线轮(303)上均绕有拉绳(304)，拉绳(304)末端均与下侧的导套(309)顶部连接，上侧的导套(309)外侧与制备箱(1)内左右两侧下部之间均连接有第一弹簧(307)。
4.根据权利要求3所述的一种隧道施工污水处理用絮凝剂制备设备，其特征在于，还包括有锥齿轮(4)、第二轴承座(5)、第二转杆(6)、螺旋杆(7)和搅拌杆(8)，制备箱(1)内后壁中间上部连接有第二轴承座(5)，第二轴承座(5)上连接有第二转杆(6)，第二转杆(6)穿过第二轴承座(5)，第二转杆(6)顶端与第一转杆(301)偏左部均连接有锥齿轮(4)，上下两侧的锥齿轮(4)啮合，第二转杆(6)底端连接有螺旋杆(7)，螺旋杆(7)上左右对称连接有搅拌杆(8)，搅拌杆(8)中部均开有第一通孔(9)。
5.根据权利要求4所述的一种隧道施工污水处理用絮凝剂制备设备，其特征在于，还包括有扭转弹簧(10)、第一连接杆(11)和敲块(12)，制备箱(1)左右两壁下部均连接有扭转弹簧(10)，扭转弹簧(10)上均连接有第一连接杆(11)，第一连接杆(11)末端均连接有敲块(12)，敲块(12)内侧均与制备箱(1)左右两侧下部接触。
6.根据权利要求5所述的一种隧道施工污水处理用絮凝剂制备设备，其特征在于，还包括有升降杆(13)和支杆(14)，下侧的导套(309)内侧之间连接有升降杆(13)，升降杆(13)前后两侧和升降杆(13)底部均匀连接有支杆(14)，升降杆(13)底部连接的支杆(14)中部均开有第二通孔(15)。
7.根据权利要求6所述的一种隧道施工污水处理用絮凝剂制备设备，其特征在于，还包括有第二滑块(16)、第二滑轨(17)、第二弹簧(18)、撞块(19)、L形连接杆(20)、踩踏板(21)和底板(22)，制备箱(1)底部中间连接有第二滑轨(17)，第二滑轨(17)底部连接有底板(22)，第二滑轨(17)上滑动式连接有第二滑块(16)，第二滑块(16)与第二滑轨(17)配合，第二滑块(16)底部中间连接有踩踏板(21)，第二滑块(16)外侧均连接L形连接杆(20)，左右两侧的L形连接杆(20)顶部与制备箱(1)底部之间均连接有第二弹簧(18)，L形连接杆(20)末端均连接有撞块(19)，撞块(19)顶部均与制备箱(1)底部接触。
说明书
一种隧道施工污水处理用絮凝剂制备设备
技术领域
本发明涉及隧道施工领域，尤其涉及一种隧道施工污水处理用絮凝剂制备设备。
背景技术
隧道施工，是新奥地利隧道施工方法的简称，它是奥地利学者在长期从事隧道施工实践中，从岩石力学的观点出发而提出的一种合理的施工方法，是采用喷锚技术、监控量测等并与岩石力学理论构成的一个体系而形成的一种新的工程施工方法。
为了确保户外隧道施工所产生废水对有限的自然生态环境部造成破坏，环保部门现在规定隧道施工废水要经过废水处理达到排放标准后才能外排，特别是隧道在建于自然保护区、水源保护区等生态敏感区时更应做好环境保护，污水的治理当中通常需要使用到絮凝剂，然而在对絮凝剂制备的过程中，不能进行多级混匀制备导致得到的絮凝剂不纯正。
因此亟需研发一种能够进行多级混匀制备、制备耗时短和方便工人进行收集的隧道施工污水处理用絮凝剂制备设备，来克服现有技术中不能够进行多级混匀制备、制备耗时长和不方便工人进行收集的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中不能够进行多级混匀制备、制备耗时长和不方便工人进行收集的缺点，本发明要解决的技术问题是提供一种能够进行多级混匀制备、制备耗时短和方便工人进行收集的隧道施工污水处理用絮凝剂制备设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种隧道施工污水处理用絮凝剂制备设备，包括有制备箱、驱动机构和制备机构，制备箱左侧最上部连接有驱动机构，制备箱内连接有制备机构，制备机构与驱动机构连接。
优选地，驱动机构包括有安装箱、电动推杆、第一滑轨、第一齿轮、第一滑块和齿条，制备箱左侧最上部连接有安装箱，安装箱内底部中间连接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块与第一滑轨配合，安装箱内左侧中部连接有电动推杆，电动推杆底端与第一滑块顶部连接，制备机构上连接有第一齿轮，第一齿轮位于安装箱内，第一滑块右端连接有齿条，齿条位于第一齿轮前侧，齿条与第一齿轮啮合。
优选地，制备机构包括有第一转杆、第一轴承座、绕线轮、拉绳、滤网板、L形导杆、第一弹簧、连杆和导套，制备箱内左右两侧下部均连接有L形导杆，L形导杆上均滑动式连接有导套，导套均与L形导杆配合，上下两部的导套之间均转动式连接有连杆，导套顶部与底部均连接有滤网板，制备箱左右两壁最上部均连接有第一轴承座，第一轴承座上连接有第一转杆，第一转杆穿过左侧的第一轴承座和安装箱，第一转杆左端与第一齿轮连接，第一转杆中部对称连接有绕线轮，绕线轮上均绕有拉绳，拉绳末端均与下侧的导套顶部连接，上侧的导套外侧与制备箱内左右两侧下部之间均连接有第一弹簧。
优选地，还包括有锥齿轮、第二轴承座、第二转杆、螺旋杆和搅拌杆，制备箱内后壁中间上部连接有第二轴承座，第二轴承座上连接有第二转杆，第二转杆穿过第二轴承座，第二转杆顶端与第一转杆偏左部均连接有锥齿轮，上下两侧的锥齿轮啮合，第二转杆底端连接有螺旋杆，螺旋杆上左右对称连接有搅拌杆，搅拌杆中部均开有第一通孔。
优选地，还包括有扭转弹簧、第一连接杆和敲块，制备箱左右两壁下部均连接有扭转弹簧，扭转弹簧上均连接有第一连接杆，第一连接杆末端均连接有敲块，敲块内侧均与制备箱左右两侧下部接触。
优选地，还包括有升降杆和支杆，下侧的导套内侧之间连接有升降杆，升降杆前后两侧和升降杆底部均匀连接有支杆，升降杆底部连接的支杆中部均开有第二通孔。
优选地，还包括有第二滑块、第二滑轨、第二弹簧、撞块、L形连接杆、踩踏板和底板，制备箱底部中间连接有第二滑轨，第二滑轨底部连接有底板，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块底部中间连接有踩踏板，第二滑块外侧均连接L形连接杆，左右两侧的L形连接杆顶部与制备箱底部之间均连接有第二弹簧，L形连接杆末端均连接有撞块，撞块顶部均与制备箱底部接触。
工作原理：使用时，工人首先将制备原料注入到制备箱内，再启动驱动机构来带动制备机构运作，制备机构则会对注入到制备箱内的原料进行混匀制备，制备完成之后，停止启用驱动机构，然后对制备箱内制备完成得到的絮凝剂进行收集即可。
因为驱动机构包括有安装箱、电动推杆、第一滑轨、第一齿轮、第一滑块和齿条，制备箱左侧最上部连接有安装箱，安装箱内底部中间连接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块与第一滑轨配合，安装箱内左侧中部连接有电动推杆，电动推杆底端与第一滑块顶部连接，制备机构上连接有第一齿轮，第一齿轮位于安装箱内，第一滑块右端连接有齿条，齿条位于第一齿轮前侧，齿条与第一齿轮啮合。当需要进行制备絮凝剂并且注入制备原料到制备箱内之后，工人控制电动推杆不断的伸缩，电动推杆则会通过第一滑块带动齿条不断的上下运动，齿条则会通过齿轮来带动制备机构运作，对注入到制备箱内的原料进行混匀制备，制备完成之后，关闭电动推杆。
因为制备机构包括有第一转杆、第一轴承座、绕线轮、拉绳、滤网板、L形导杆、第一弹簧、连杆和导套，制备箱内左右两侧下部均连接有L形导杆，L形导杆上均滑动式连接有导套，导套均与L形导杆配合，上下两部的导套之间均转动式连接有连杆，导套顶部与底部均连接有滤网板，制备箱左右两壁最上部均连接有第一轴承座，第一轴承座上连接有第一转杆，第一转杆穿过左侧的第一轴承座和安装箱，第一转杆左端与第一齿轮连接，第一转杆中部对称连接有绕线轮，绕线轮上均绕有拉绳，拉绳末端均与下侧的导套顶部连接。当齿条不断的上下运动时，齿条则会齿轮来带动第一转杆不断的顺逆交替转动，第一转杆则会通过绕线轮来不断的收放拉绳，当拉绳收起时，拉绳则会拉动下侧的导套向上滑动，下侧的导套则会通过连杆来推动上侧的导套向外侧滑动，第一弹簧被压缩，上侧的导套则会带动上下两侧的滤网板向外侧运动，当拉绳放出时，上侧的导套则会在第一弹簧弹力的作用下向内侧滑动回到原位，进而上侧的导套则会带动上下两侧的滤网板向内侧运动回到原位，同时上侧的导套则会通过连杆来推动下侧的导套向下滑动至回到原位，如此反复，通过让拉绳不断的收放来实现让左右两部的上下两侧的滤网板不断的背向或相向运动，这样，能够通过滤网板不断的晃动来实现对注入到制备箱内的原料进行混匀制备的目的。
因为还包括有锥齿轮、第二轴承座、第二转杆、螺旋杆和搅拌杆，制备箱内后壁中间上部连接有第二轴承座，第二轴承座上连接有第二转杆，第二转杆穿过第二轴承座，第二转杆顶端与第一转杆偏左部均连接有锥齿轮，上下两侧的锥齿轮啮合，第二转杆底端连接有螺旋杆，螺旋杆上左右对称连接有搅拌杆，搅拌杆中部均开有第一通孔。通过第一转杆不断的顺逆交替转动，第一转杆则会通过锥齿轮来带动第二转杆不断的顺逆交替转动，第二转杆则会带动螺旋杆和搅拌杆不断的顺逆交替转动，这样，则能够对注入到制备箱内的原料进行多级混匀制备，搅拌杆上开有的第一通孔，能够在搅拌杆不断的顺逆交替转动的过程中不断的挤压原料，使得注入到制备箱内的原料得到进一步的混匀制备。
因为还包括有扭转弹簧、第一连接杆和敲块，制备箱左右两壁下部均连接有扭转弹簧，扭转弹簧上均连接有第一连接杆，第一连接杆末端均连接有敲块，敲块内侧均与制备箱左右两侧下部接触。为了避免原料粘住制备箱内壁，工人在进行收集时，通过握住第一连接杆向外侧运动，第一连接杆则会带动敲块向外侧运动，松开第一连接杆，敲块则会在扭转弹簧弹力的作用下回到原位，敲块则会对制备箱外壁进行敲打，如此反复，通过握住第一连接杆不断的向外侧运动和松放，来实现让敲块不断的对制备箱外壁进行敲打，达到避免原料粘住制备箱内壁的目的。
因为还包括有升降杆和支杆，下侧的导套内侧之间连接有升降杆，升降杆前后两侧和升降杆底部均匀连接有支杆，升降杆底部连接的支杆中部均开有第二通孔。通过左右两部的下侧的导套不断的上下运动，来带动升降杆不断的上下运动，设置的支杆和开有的第二通孔，能够对注入到制备箱内的原料再次进行混匀，这样能够达到提高制备絮凝剂的效率，缩短制备耗时的目的。
因为还包括有第二滑块、第二滑轨、第二弹簧、撞块、L形连接杆、踩踏板和底板，制备箱底部中间连接有第二滑轨，第二滑轨底部连接有底板，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块底部中间连接有踩踏板，第二滑块外侧均连接L形连接杆，左右两侧的L形连接杆顶部与制备箱底部之间均连接有第二弹簧，L形连接杆末端均连接有撞块，撞块顶部均与制备箱底部接触。为了方便工人进行收集，通过踩住踩踏板通过第二滑块向下运动，第二滑块则会带动L形连接杆和撞块向下运动，第二弹簧被拉伸，松开踩踏板，L形连接杆和撞块则会在第二弹簧弹力的作用下通过第二滑块向上滑动回到原位，撞块则会对制备箱底部进行敲打，如此反复，通过不断的踩松踩踏板，来实现让撞块不断的制备箱底部进行敲打，能够达到方便工人进行收集的目的。
(3)有益效果
本发明通过设置了驱动机构和制备机构，来实现对注入到制备箱内的原料进行混匀制备絮凝剂的目的，通过让第二转杆带动螺旋杆和搅拌杆不断的顺逆交替转动，这样能够对注入到制备箱内的原料进行多级混匀制备，通过握住第一连接杆不断的向外侧运动和松放，来实现让敲块不断的对制备箱外壁进行敲打，达到避免原料粘住制备箱内壁的目的，通过左右两部的下侧的导套不断的上下运动，来带动升降杆不断的上下运动，能够对注入到制备箱内的原料再次进行混匀，这样能够达到提高制备絮凝剂的效率，缩短制备耗时的目的，能够对注入到制备箱内的原料再次进行混匀，这样能够达到提高制备絮凝剂的效率，缩短制备耗时的目的。
