申请日2017.09.26
公开(公告)日2017.12.15
IPC分类号C02F11/00; C02F11/06
摘要
本发明提供一种污泥减量设备，其包括：减量反应装置、臭氧发生装置以及混合反应装置;减量反应装置包括流动反应罐，流动反应罐具有污泥进口和污泥出口，混合反应装置包括气液混合泵和超声反应装置，气液混合泵通过管路与流动反应罐相连接，超声反应装置通过管路与流动反应罐相连接，且通过管路与气液混合泵相连接，臭氧发生装置所在的管路通过三通与气液混合泵和流动反应罐之间的管路相连接，臭氧发生装置包括臭氧发生器。本发明能够适应3000‑30000mg/l污泥的减量化处理，其通过臭氧以及超声作用对污泥进行充分的处理，使污泥的性能发生改变，固体含量也大幅度减少，最终产生了污泥减量的效果，为企业创造一定的经济效益。
权利要求书

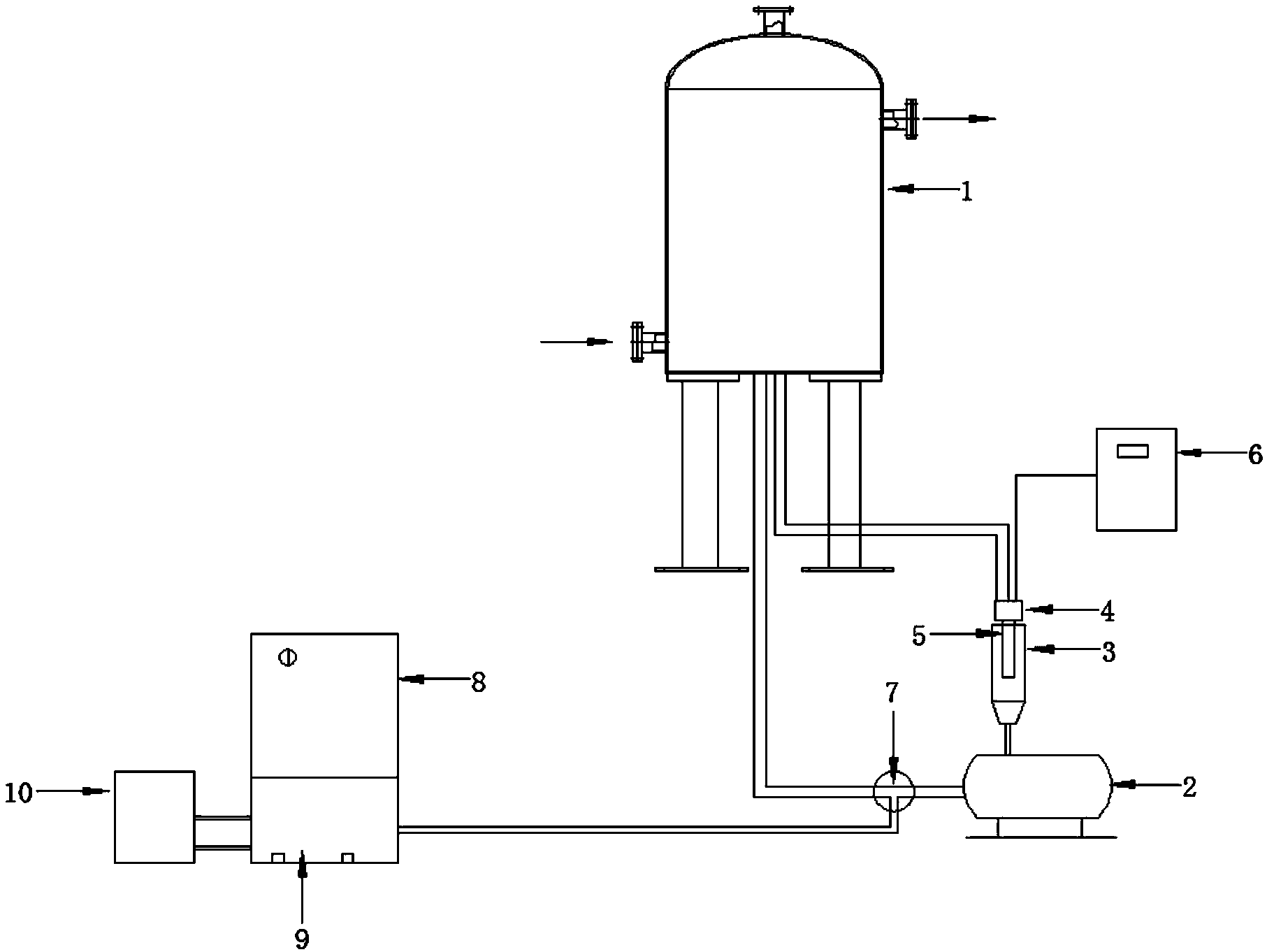

1.一种污泥减量设备，其特征在于，所述污泥减量设备包括：减量反应装置、臭氧发生装置以及混合反应装置;
所述减量反应装置包括流动反应罐，所述流动反应罐具有污泥进口和污泥出口，所述混合反应装置包括气液混合泵和超声反应装置，所述气液混合泵通过管路与所述流动反应罐相连接，所述超声反应装置通过管路与所述流动反应罐相连接，且通过管路与所述气液混合泵相连接，所述臭氧发生装置所在的管路通过三通与所述气液混合泵和流动反应罐之间的管路相连接，所述臭氧发生装置包括臭氧发生器。
2.根据权利要求1所述的污泥减量设备，其特征在于，所述污泥进口设置于所述流动反应罐侧壁的下部，所述污泥出口设置于所述流动反应罐侧壁的上部。
3.根据权利要求1所述的污泥减量设备，其特征在于，所述流动反应罐的顶部还设置有放空口。
4.根据权利要求1所述的污泥减量设备，其特征在于，所述流动反应罐的的底部设置有与所述气液混合泵的管路相连接的出口以及与所述超声反应装置的管路相连接的进口。
5.根据权利要求1所述的污泥减量设备，其特征在于，所述超声反应装置包括混合反应罐、换能器、超声波探头，所述超声波探头一端与所述换能器相连接，另一端伸入至所述混合反应罐中。
6.根据权利要求5所述的污泥减量设备，其特征在于，所述超声反应装置还包括超声波电源，所述超声波电源为所述换能器和超声波探头供电。
7.根据权利要求1所述的污泥减量设备，其特征在于，所述臭氧发生装置还包括与所述臭氧发生器相连接的制氧机和冷水机。
说明书
一种污泥减量设备
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种污泥减量设备。
背景技术
截至2016年，我国已建4000多座城镇污水处理厂，污水处理能力已达到1.69亿立方米/日。作为污水的衍生品，我国每年产生3000万吨～4000 万吨市政污泥(含水率在80%)。预计到2020 年，我国的市政污泥产量将达到6000万吨～9000 万吨。
我国污水处理行业中普遍存在“重水轻泥”的现象，目前污泥处理工艺中存在大量减水不减泥现象，污泥堆肥、干化、固化、焚烧等处理技术产生环保污染问题比较严重，原始的污泥处理中相应的运输、药剂、运行等等成本普遍较高，因此，针对上述问题，有必要提出进一步的解决方案。
发明内容
本发明是通过物理式超氧化系统，使污泥产量大量缩减的技术，污泥减量系统配合污水厂有关工艺，将二沉池或浓缩池里剩余污泥进行多级氧化，通过氧化系统使污泥的有机物、颗粒物中的大分子破壁转化为易于降解的小分子，大幅提高了污泥的可生化性。使大部分有机污泥一定程度上可被微生物利用、捕食和强氧化，本发明能够彻底改变传统污泥减量的处理方式，大幅减少了污泥焚烧、干化、固化、堆肥等相关投入费用、处理费用及由此产生的二次环境污染，使污水厂的各项工作更节能高效、快捷方便、绿色环保。
为实现上述发明目的，本发明提供一种污泥减量设备，其包括：减量反应装置、臭氧发生装置以及混合反应装置;
所述减量反应装置包括流动反应罐，所述流动反应罐具有污泥进口和污泥出口，所述混合反应装置包括气液混合泵和超声反应装置，所述气液混合泵通过管路与所述流动反应罐相连接，所述超声反应装置通过管路与所述流动反应罐相连接，且通过管路与所述气液混合泵相连接，所述臭氧发生装置所在的管路通过三通与所述气液混合泵和流动反应罐之间的管路相连接，所述臭氧发生装置包括臭氧发生器。
作为发明的污泥减量设备的改进，所述污泥进口设置于所述流动反应罐侧壁的下部，所述污泥出口设置于所述流动反应罐侧壁的上部。
作为发明的污泥减量设备的改进，所述流动反应罐的顶部还设置有放空口。
作为发明的污泥减量设备的改进，所述流动反应罐的的底部设置有与所述气液混合泵的管路相连接的出口以及与所述超声反应装置的管路相连接的进口。
作为发明的污泥减量设备的改进，所述超声反应装置包括混合反应罐、换能器、超声波探头，所述超声波探头一端与所述换能器相连接，另一端伸入至所述混合反应罐中。
作为发明的污泥减量设备的改进，所述超声反应装置还包括超声波电源，所述超声波电源为所述换能器和超声波探头供电。
作为发明的污泥减量设备的改进，所述臭氧发生装置还包括与所述臭氧发生器相连接的制氧机和冷水机。
与现有技术相比，本发明的有益效果是：本发明的污泥减量设备能够适应3000-30000mg/l污泥的减量化处理，其通过臭氧以及超声作用对污泥进行充分的处理，使污泥的性能发生改变，固体含量也大幅度减少，最终产生了污泥减量的效果，为企业创造一定的经济效益。
