申请日2017.09.27
公开(公告)日2018.02.02
IPC分类号C02F9/02
摘要
本发明公开了一种新型环保式园林污水处理设备，包括固定在地面上的水质处理箱和蓄肥池，所述水质处理箱顶部内壁卡接有过滤网，且水质处理箱顶部外壁边缘处焊接有过滤箱，所述过滤箱顶部内壁卡接有挡板，且挡板顶部外壁开有药剂入孔，所述过滤箱顶部外壁边缘处焊接有活性炭箱，所述过滤箱一侧外壁开有卡槽，且卡槽内壁卡接有入水管。本发明通过有活性炭吸附、多孔过滤板滞留和过滤网过滤，残留的是富含微量元素的水质，污泥经过蓄肥池曝晒搅拌，可以再利用，拉伸软管和喷头可以进行过滤水浇灌使用，整体设备没有添加化学药剂，使污水可以极大保留有益部分，在二次利用时的益处更大，降低成本，简化工艺。
权利要求书

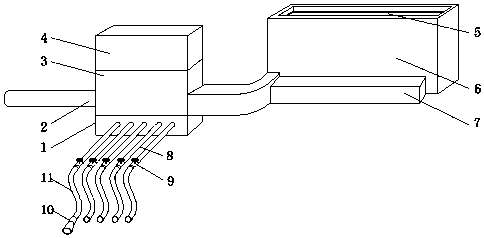

1.一种新型环保式园林污水处理设备，包括固定在地面上的水质处理箱(1)和蓄肥池(6)，其特征在于，所述水质处理箱(1)顶部外壁边缘处焊接有过滤箱(3)，所述过滤箱(3)顶部内壁卡接有挡板(14)，且挡板(14)顶部外壁开有药剂入孔(15)，所述过滤箱(3)顶部外壁边缘处焊接有活性炭箱(4)，所述过滤箱(3)一侧外壁开有卡槽，且卡槽内壁卡接有入水管(2)，所述过滤箱(3)另一侧外壁开有弯管孔(16)，且弯管孔(16)内壁插接有弯管，所述弯管远离过滤箱(3)一侧外壁卡接在蓄肥池(6)一侧外壁上，且蓄肥池(6)顶部内壁卡接有玻璃透板(5)，所述水质处理箱(1)内壁卡接有多孔过滤板(12)，且水质处理箱(1)底部外壁开有通孔，通孔内壁卡接有出水管(8)，所述出水管(8)远离水质处理箱(1)一侧外壁通过螺纹连接有阀门(9)，且阀门(9)远离出水管(8)一侧内壁通过螺纹连接有拉伸软管(11)，拉伸软管(11)远离阀门(9)一侧外壁套接有喷头(10)，所述蓄肥池(6)靠近弯管一侧外壁焊接有电机箱(7)，且电机箱(7)底部内壁通过螺钉固定有电机(18)，电机(18)输出轴套接有搅拌辊(17)。
2.根据权利要求1所述的一种新型环保式园林污水处理设备，其特征在于，所述水质处理箱(1)顶部内壁卡接有过滤网(13)。
3.根据权利要求1所述的一种新型环保式园林污水处理设备，其特征在于，所述出水管(8)的数量为四至五个，且四至五个出水管(8)等距离分布在水质处理箱(1)一侧外壁上。
4.根据权利要求1所述的一种新型环保式园林污水处理设备，其特征在于，所述阀门(9)为单向止水阀，且阀门(9)的导向为入水管(2)至拉伸软管(11)。
5.根据权利要求1所述的一种新型环保式园林污水处理设备，其特征在于，所述电机(18)和搅拌辊(17)的数量均为二至三个，且二至三个电机(18)等距离分布在电机箱(7)底部内壁上。
6.根据权利要求1所述的一种新型环保式园林污水处理设备，其特征在于，所述电机箱(7)表面有均分分布的散热孔。
7.根据权利要求1所述的一种新型环保式园林污水处理设备，其特征在于，所述电机(18)的输入端通过导线连接有开关，且开关连接有控制器，控制器型号为DATA-7311。
8.根据权利要求1所述的一种新型环保式园林污水处理设备，其特征在于，所述药剂入孔(15)的数量为十六至三十六个，且十六至三十六药剂入孔(15)等距离分布在挡板(14)顶部外壁上。
说明书
一种新型环保式园林污水处理设备
技术领域
本发明属于污水处理装置技术领域，尤其涉及一种新型环保式园林污水处理设备。
背景技术
水是生命之源，是地球上生物存在的根本。近年来，我国经济不断蓬勃发展，但是经济的快速发展常以牺牲资源环境为代价，尤其是水资源的污染尤为突出。水在维系人的生存、保障经济建设和促进社会发展的自然要素中，都有着不可替代的作用。
在众多资源中，水资源是最具活力的资源，也是一种被我们广泛利用的一种资源。根据相关数据统计可知，我国当前已经探明的水资源储量已经达到了二点八亿万立方米，整个国家的年总用水量在五千五百亿立方米，居民的生活用水基本可以得到满足。但是我国人口数量逐年增加，人均水资源占有量就越来越低，我国水资源丰富也无法改变当前水资源短缺的现状，为了能够更好地选择合适的保护方法，我们必须认真地对待当前水资源污染情况，特别是工业的不断发展和城市化进程的加快，不均匀的水资源和水污染问题更加严峻，这很大程度上阻碍了现代社会的经济发展。
众所周知，我国是一个缺水严重的国家。虽然我国的淡水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加拿大，名列世界第四位。但是，我国的人均水资源量却只有2300立方米，仅为世界平均水平的1/4，在世界排第110位，是全球人均水资源最贫乏的国家之一。
除了水资源的不足外，我国水资源还存在着十分严重的分布不均匀性。水资源分布的趋势是东南多西北少，相差十分悬殊。南方长江流域、珠江流域、浙闽台诸河片和西南诸河四个流域片的耕地面积只占全国耕地面积的36.59%，但水资源占有量却占全国总量的81%，人均水资源量约为全国平均值的1.6倍，平均每公顷耕地占有的水资源量则为全国平均值的2.2倍。而北方的辽河、海滦河、黄河、淮河四个流域片耕地很多，人口密度也不低，但水资源占有量仅为全国总量的19%，人均水资源占有量约为全国平均值的19%，平均每公顷耕地占有的水资源量则为全国平均值的15%。因此，我国北方不少地区和城市缺水现象十分严重。
另一方面，由于我国大部分地区的降雨主要受季风气候影响，降水量的年际、季际变化也很大，因而造成水旱灾害频繁。全国大部分地区在汛期四个月左右的径流量占据了全年降雨量的60%—80%，集中程度超过欧美大陆，与印度相似。这就导致了年内的分布不均，甚至出现连续丰水年或连续枯水年的情形，使水资源供需矛盾十分突出，水的短缺问题更加严重。
农业缺水和城市缺水是中国缺水的两大主要表现。由于中国是农业大国农业用水占全国用水总量的绝大部分。目前全国有效灌溉面积约占全国耕地面积的51.2%，近一半的耕地得不到灌溉，其中位于北方的灌溉耕地约占72%。河北、山东和河南三省缺水最多：西北地区缺水量也不少，而且区内大部分地区为黄土高原，人烟稀少，改善灌溉系统的难度较大：宁夏、内蒙古的沿黄灌区以及汉中盆地、河西走廊一带，则急需扩大灌溉面积。
城市是人口密集和工业、商业活动频繁的地区，城市缺水在中国表现得十分尖锐。据统计：全国600多个城市中，缺水城市已达300余个，其中严重缺水的城市有114个。“水荒”已经成为了制约我国经济和社会发展的头号大敌。
水资源是关系到民生及国家安全的战略资源，全民应提高水资源的保护意识。同时媒体也应加大水资源的宣传力度，引导规范人们的生活生产习惯。对于企业及个人任意排放污染物的，应在媒体上给予曝光，起到警示作用。政府环境监察部门应加强监察力度，构建相应的问责制度，对政绩考核一票否决;同时，对待企业及个人排放污染物不达标的，要给予严格监督及惩罚，直至达标。鼓励群众参与到水资源污染的综合治理监督工作中，实现水资源保护的全民总动员。
随着社会进步，水资源越来越紧张，为了节约用水需要将废水污水处理再利用，废水污水处理也就越来越重要，园林中会产生大量的污水，而现有废水污水处理工艺和装置由于结构原因存在工艺复杂，处理过程中需要添加药剂，占地面积大，投入运行设备多，运行和投入成本高，净化效率低，反应时间过长的问题，不利于推广应用，最重要的是药剂会使水质中的一些对植物有害的元素含量提高，处理后的污水无法重复利用，园林污水中含有大量的枯叶和肥土，可以过滤再利用，但是现有的处理设备都忽略了这部分的利用。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种新型环保式园林污水处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种新型环保式园林污水处理设备，包括固定在地面上的水质处理箱和蓄肥池，所述水质处理箱顶部外壁边缘处焊接有过滤箱，所述过滤箱顶部内壁卡接有挡板，且挡板顶部外壁开有药剂入孔，所述过滤箱顶部外壁边缘处焊接有活性炭箱，所述过滤箱一侧外壁开有卡槽，且卡槽内壁卡接有入水管，所述过滤箱另一侧外壁开有弯管孔，且弯管孔内壁插接有弯管，所述弯管远离过滤箱一侧外壁卡接在蓄肥池一侧外壁上，且蓄肥池顶部内壁卡接有玻璃透板，所述水质处理箱内壁卡接有多孔过滤板，且水质处理箱底部外壁开有通孔，通孔内壁卡接有出水管，所述出水管远离水质处理箱一侧外壁通过螺纹连接有阀门，且阀门远离出水管一侧内壁通过螺纹连接有拉伸软管，拉伸软管远离阀门一侧外壁套接有喷头，所述蓄肥池靠近弯管一侧外壁焊接有电机箱，且电机箱底部内壁通过螺钉固定有电机，电机输出轴套接有搅拌辊。
为了进一步提高新型环保式园林污水处理设备的使用性能，所述水质处理箱顶部内壁卡接有过滤网。
为了进一步提高新型环保式园林污水处理设备的使用性能，所述出水管的数量为四至五个，且四至五个出水管等距离分布在水质处理箱一侧外壁上。
为了进一步提高新型环保式园林污水处理设备的使用性能，所述阀门为单向止水阀，且阀门的导向为入水管至拉伸软管。
为了进一步提高新型环保式园林污水处理设备的使用性能，所述电机和搅拌辊的数量均为二至三个，且二至三个电机等距离分布在电机箱底部内壁上。
为了进一步提高新型环保式园林污水处理设备的使用性能，所述电机的输入端通过导线连接有开关，且开关连接有控制器，控制器型号为DATA-7311。
为了进一步提高新型环保式园林污水处理设备的使用性能，所述电机箱表面有均分分布的散热孔。
为了进一步提高新型环保式园林污水处理设备的使用性能，所述药剂入孔的数量为十六至三十六个，且十六至三十六药剂入孔等距离分布在挡板顶部外壁上。
与现有技术相比，本发明的有益效果为：
本发明中，通过设置有活性炭吸附、多孔过滤板滞留和过滤网过滤，可以将污水的污染物过滤，残留的是富含微量元素的水质，污泥或者一些污染物，经过蓄肥池曝晒搅拌，可以再利用，通过设置拉伸软管和喷头，可以进行过滤水浇灌使用，整体设备没有添加化学药剂，使污染水可以极大保留有益部分，在二次利用时的益处更大，降低成本，简化工艺。
