申请日2017.09.27
公开(公告)日2018.02.23
IPC分类号E03F3/06; E03F5/02
摘要
本发明公开了一种污水管道的施工方法与基座，解决了管道在沟槽中安装时整体性与稳固性低，容易造成管子偏移，不能保证管道安装的直顺度，其技术方案要点是污水管道的施工方法，包括如下步骤，<1>，挖掘基坑与检查井;<2>，根据检查井中心点及管道中线在基坑中挂设管对直用的边线，利用边线来控制管道的走向和高程;<3>，向基坑中放置管道，按照边线的直线度与高度将相邻管道进行连接;相邻管道之间按边线保持直线度，管道之间进行连接;<4>，回填基坑。基座，包括座体，两个基座之间设有绳索，座体上开设有穿孔，座体上设有用于绳索缠绕的拉件，达到利用边线与基座对管道进行定位，使得管道连接安装时保持直顺度。
权利要求书

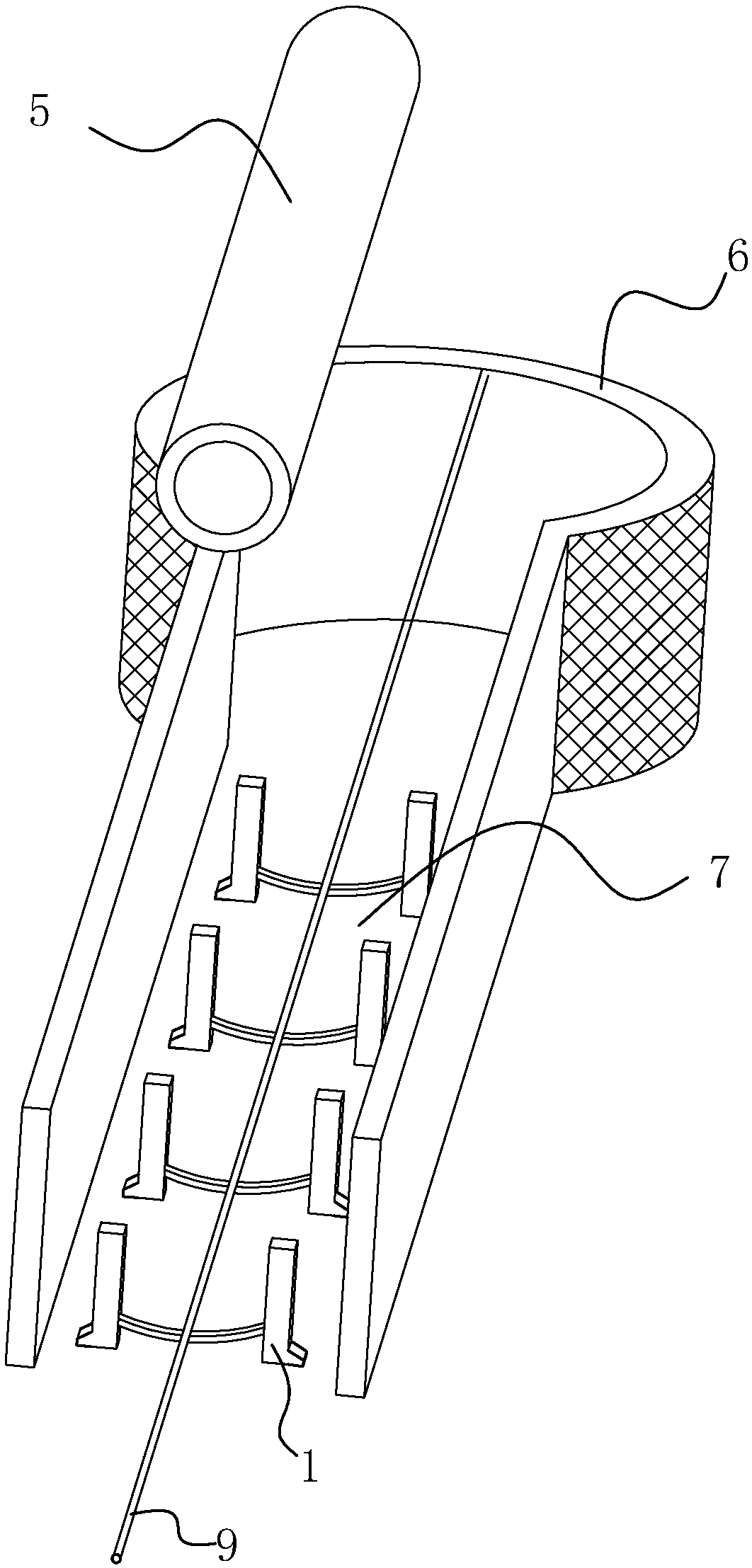

1.污水管道的施工方法，其特征是：包括如下步骤，
<1>，挖掘基坑(7)与检查井(6);
<2>，根据检查井(6)中心点及管道(5)中线在基坑(7)中挂设边线(9);
<3>，向基坑(7)中放置管道(5)，按照边线(9)的直线度与高度将相邻管道(5)进行连接，利用边线(9)来控制管道(5)的走向和高程;
<4>，回填基坑(7)。
2.根据权利要求1所述的污水管道的施工方法，其特征是：先在步骤<2>中，在边线(9)两侧各放置一个基座;
然后在步骤<3>中，管道(5)移动到两个基座之间，管道(5)与基座之间加垫块以调整管道(5)在边线(9)正下方，管道(5)与基坑(7)底面之间加垫块以调整管道(5)上端与边线(9)齐高。
3.根据权利要求1所述的污水管道的施工方法，其特征是：步骤<2>中，在边线(9)两侧各放置一个基座;调整两个基座的宽度等于管道(5)的直径长度，边线(9)置于两个基座中间;
然后，然后在步骤<3>中，管道(5)移动到两个基座之间。
4.根据权利要求3所述的污水管道的施工方法，其特征是：步骤<2>中，在两个基座之间设置支撑绳索(4)，拉动绳索(4)调整绳索(4)在基座之间的长度从而调整管道(5)与边线(9)到相同高度，然后固定绳索(4)。
5.根据权利要求1-4任意一项所述的污水管道的施工方法，其特征是：在步骤中<4>，在回填前，对管道(5)进行闭水试验。
6.根据权利要求5所述的污水管道的施工方法，其特征是：回填采用分段、分层压实，每层厚度不大于 30cm。
7.根据权利要求1所述的污水管道的施工方法，其特征是：步骤<1>中，在基坑(7)挖掘后，在基坑(7)中进行软基处理。
8.根据权利要求7所述的污水管道的施工方法，其特征是：在软基处理之后，对基坑(7)进行垫层处理。
9.用于权利要求1污水管道的施工方法的基座，其特征是：包括座体(1)，两个基座之间设有绳索(4)，座体(1)上开设有穿孔(3)，座体(1)上设有用于绳索(4)缠绕的拉件(8)。
10.根据权利要求9所述的基座，其特征是：拉件(8)为圆环。
说明书
污水管道的施工方法与基座
技术领域
本发明涉及本污水管线工程,更具体地说，它涉及一种污水管道的施工方法。
背景技术
农村生活污水处理既是改善民生的重要内容，也是永康市新农村建设最急需、最迫切、最突出的问题之一，具有重要的现实意义。现有的农村生活污水处理系统中，通过管道将生活污水引流，污水被统一汇聚到水槽进行处理。污水管道的施工是农村生活污水处理系统中的一个重要环节。
在农村污水管道施工过程中，按常规施工方法(沟槽开挖→垫层(平基)浇筑→管道安装→管座浇筑→回填)，两次浇筑混凝土施工周期长。管道在沟槽中安装时整体性与稳固性低，容易造成管子偏移，不能保证管道安装的直顺度;管道在彼此连接后，易出现管子端部抵触在沟槽侧壁的情况。
发明内容
本发明的第一目的是提供一种污水管道的施工方法，利用边线与基座对管道进行定位，使得管道连接安装时保持直顺度。
本发明的上述技术目的是通过以下技术方案得以实现的：
污水管道的施工方法，包括如下步骤，
<1>，挖掘基坑与检查井;
<2>，根据检查井中心点及管道中线在基坑中挂设边线;
<3>，向基坑中放置管道，按照边线的直线度与高度将相邻管道进行连接，利用边线来控制管道的走向和高程;
<4>，回填基坑。
通过采用上述技术方案，管道使用在农村生活污水排放系统中;而在基坑内采用拉直的边线作用在于：管道放置在基坑中时，管道按照边线的方向放置，先可以减少管道在摆放时的偏移量;
当连接管道时，以边线的走向进行对直，然后连接，每一段连接的管道都以边线的走向为准，故管道连接后偏离预定轨迹几率较小，管道在连接后不易顶住基坑的坑壁。
较佳的，先在步骤<2>中，在边线两侧各放置一个基座;
然后在步骤<3>中，管道移动到两个基座之间，管道与基座之间加垫块以调整管道在边线正下方，管道与基坑底面之间加垫块以调整管道上端与边线齐高。
通过采用上述技术方案，当管道放置在两个基座之间后，施工人员以边线为轨迹，管道与基座进行垫块卡固，使得管道定位，且管道沿边沿布置，相邻管道的直线度得以保证;连接管道与基座之间的间距可以通过石块垫实，由于以统一边线为高度参照物，相邻管道之间的高度齐平。
利用边线为参照物，使得相邻管道直线度与高度得以快速且精准的对准，有效保证管道连接安装时的直顺度。
基座的侧面相对基坑的侧面更加靠近管道，在管道侧面垫加石块时，管道与基座侧面之间垫加的石块量小于管道与基坑侧面之间垫加石块量。
管道放置在两个基座之间，基座对管道两侧隔挡，由于基座缩小了管道在基坑内的移动量，管道彼此连接后相对基坑的偏移量更小。
较佳的，步骤<2>中，在边线两侧各放置一个基座;调整两个基座的宽度等于管道的直径长度，边线置于两个基座中间;
然后，然后在步骤<3>中，管道移动到两个基座之间。
通过采用上述技术方案，管道与基座之间无需垫石块，管道直接放置在两个基座之间，管道即可被两个基座的侧面定位固定，即可保证管道的直线度。石块是比较容易松动的，管道易与基座侧面发生脱离，而直接采用基座的就有效改善了该技术问题。石块垫压在管道与基座之间的操作难度较大，所消耗的工时较多，将延长管道布置的周期;而基座沿边线的定位排布则相对简单的多，消耗工时段;故将对称置于边线两侧还具有缩短管道布置工期的优点。
管道放置在两个基座之间，基座对管道两侧隔挡，由于基座缩小了管道在基坑内的移动量，管道更易临近边线。
较佳的，在两个基座之间设置支撑绳索，拉动绳索调整绳索在基座之间的长度从而调整管道与边线到相同高度，然后固定绳索。
通过采用上述技术方案，通过拉动或放松绳索，可以控制绳索在两个基座之间的长度，管道压在绳索上，绳索越长，管道相对下落的越低，故通过控制绳索在两个基座之间的长度可以调节管道的高度。
该设计的目的在于，减少管道与基坑底面加垫块的操作，垫块为木块、石块等。
在施工现场，往往难以找到合适厚度的石块垫在管道与基坑之间，故通过石块垫高管道的方式操作十分繁琐，操作工期较长;而通过绳索调节管道高度相对便捷很多，有利缩短管道高度调节的工期。
更优的在于，绳索可扭动形变，具有一定的缓冲性能，管道在放入基坑时都是直接滚入，管道在落入基坑时，管道与基坑内的石块或者异物发生碰撞，会对管道的外壁产生较大的磨损;而绳索的缓冲性能更有效的避免了管道大幅度磨损的情况发生。
较佳的，在步骤中<4>，在回填前，对管道进行闭水试验。
通过采用上述技术方案，闭水试验检测管道的密水性。
较佳的，回填采用分段、分层压实，每层厚度不大于 30cm。
通过采用上述技术方案，分层压实，有利于基坑内的石料的填实;每层厚度不大于30cm，目的在于，在该厚度要求下，回填的更加时。
较佳的，步骤<1>中，在基坑挖掘后，在基坑中进行软基处理。
通过采用上述技术方案，软基处理，又叫软地基处理，是建筑之前如果地基不够坚固，为防止建筑后地基下沉拉裂造成建筑物不稳定等事故，需要对软地基进行处理，使其沉降变得足够坚固,提高软地基的固结度和稳定性至设计的要求的过程。
较佳的，在软基处理之后，对基坑进行垫层处理。
通过采用上述技术方案，垫层为介于基层与土基之间的结构层, 在土基水稳状况不良时,用以改善土基的水稳状况,提高路面结构的水稳性和抗冻胀能力,并可扩散荷载,以减少土基变形;垫层采用混凝土层。
本发明的第二目的是提供一种用于污水管道的施工方法的基座，利用基座对管道的左右侧进行隔挡，以保持管道连接的直顺度。
本发明的上述技术目的是通过以下技术方案得以实现的：
用于污水管道的施工方法的基座，包括座体，两个基座之间设有绳索，座体上开设有穿孔，座体上设有用于绳索缠绕的拉件。
通过采用上述技术方案，拉动绳索在穿孔内放宽或拉直，把绳索调整到合适长度，绳索固定在拉件。
较佳的，拉件为圆环。
通过采用上述技术方案，圆环便于绳索捆绑固定在圆环。
综上所述，本发明具有以下有益效果：通过绳索与基座的配合，可以快速调整管道在基坑内的高度与直线度，使得管道连接更加的快速与顺畅，该设计保证了管道在安装时的直线度，也保证了管道安装的工作周期。
