申请日2017.10.05
公开(公告)日2017.12.08
IPC分类号C02F9/04; B01F3/08; B01F13/00; B01F15/00
摘要
本发明涉及污水处理技术领域，具体涉及一种农村及小河流无电源污水处理的方法，该方法通过杀菌、净化步骤和矿渣过滤对污水进行处理。该发明采用水车，运用水流落差为动力来源，不需要消耗能源;在净化步骤中采用给料乳化装置，使净水剂与水充分混合搅拌，本发明采用输送皮带为搓衣板花纹PVC输送带，使净水剂输送均匀，经硅胶刮板与板不锈钢筛网的研磨，使净水剂与水充分搅拌混合，得到充分溶解，有效提高净水剂的使用效果;该发明结构简单，投资成本低，运行成本低，采用的设备无复杂传动部件，易操作。
权利要求书
1.一种农村及小河流无电源污水处理的方法，其特征在于，包括以下步骤：
a、过滤：横跨小河流在小河流内建造设有滤网的沉淀池，小河流的污水经过滤网过滤;
b、杀菌：横跨小河流在小河流的两侧安装支架，支架上安装底端设有出液口的储液箱，储液箱的出液口上安装浮球阀;将浮球阀的浮球置于水面上，将消毒液加入储液箱内，浮球阀根据水平面的高低自动调整消毒液的投放量，完成对污水的杀菌处理;
c、净化：沿小河口下游方向检测步骤b中消毒液的反应效果，在消毒液完全反应的位置建立落差，在落差低端安装水车和给料乳化装置;将净水剂加入给料乳化装置内，水流推动水车转动，水车为给料乳化装置提供动力，使净水剂与水充分混合搅拌，落入小河流内，完成对污水的净化处理;
d、矿渣过滤：净化后的水经矿渣过滤池过滤后澄清。
2.根据权利要求1所述的一种农村及小河流无电源污水处理的方法，其特征在于，步骤c中所述的给料乳化装置包括支撑架、下端设有出料口的储药箱、位于储药箱下方倾斜设置的皮带传送装置、位于皮带传送装置卸料端下方的乳化装置和给水装置;所述储药箱的出料口设有阀门;所述皮带传送装置的进料端高于卸料端，所述皮带传送装置的输送带为搓衣板花纹PVC输送带;所述乳化装置包括圆柱形外壳和紧贴外壳内壁的不锈钢筛网，所述外壳上端设有穿过不锈钢筛网的进药口，下端设有出药口，所述外壳内中心水平方向设有转轴，所述转轴四周间隔设有若干硅胶刮板;所述给水装置与乳化装置的进药口连接，所述皮带传送装置和乳化装置的转轴分别与水车连接。
说明书
一种农村及小河流无电源污水处理的方法
技术领域
本发明涉及污水处理技术领域，具体涉及一种农村及小河流无电源污水处理的方法。
背景技术
随着社会进步和工业的快速发展，使得水污染不断加剧，污水处理和再生行业受到空前的关注，城市中的污水大都由污水处理厂直接处理，但由于污水处理厂的投资大，运行成本高，使得农村及小河流的污水处理站很少，农村及小河流中的污水无法得到处理。
发明内容
为了解决现有技术的不足和缺陷，本发明提供一种农村及小河流无电源污水处理的方法，该方法不需要消耗能源，而且结构简单，投资小，运行成本低。
为了解决其技术问题所采用的技术方案是：

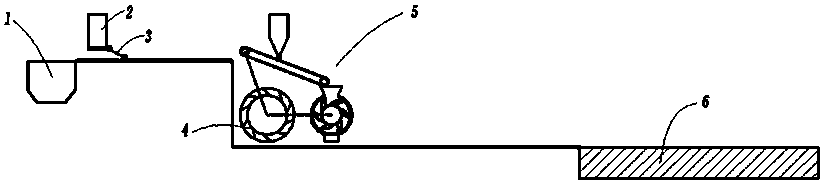

一种农村及小河流无电源污水处理的方法，包括以下步骤：
a、过滤：横跨小河流在小河流内建造设有滤网的沉淀池，小河流的污水经过滤网过滤;
b、杀菌：横跨小河流在小河流的两侧安装支架，支架上安装底端设有出液口的储液箱，储液箱的出液口上安装浮球阀;将浮球阀的浮球置于水面上，将消毒液加入储液箱内，浮球阀根据水平面的高低自动调整消毒液的投放量，完成对污水的杀菌处理;
c、净化：沿小河口下游方向检测步骤b中消毒液的反应效果，在消毒液完全反应的位置建立落差，在落差低端安装水车和给料乳化装置;将净水剂加入给料乳化装置内，水流推动水车转动，水车为给料乳化装置提供动力，使净水剂与水充分混合搅拌，落入小河流内，完成对污水的净化处理;
d、矿渣过滤：净化后的水经矿渣过滤池过滤后澄清。
步骤c中所述的给料乳化装置包括支撑架、下端设有出料口的储药箱、位于储药箱下方倾斜设置的皮带传送装置、位于皮带传送装置卸料端下方的乳化装置和给水装置;所述储药箱的出料口设有阀门;所述皮带传送装置的进料端高于卸料端，所述皮带传送装置的输送带为搓衣板花纹PVC输送带;所述乳化装置包括圆柱形外壳和紧贴外壳内壁的不锈钢筛网，所述外壳上端设有穿过不锈钢筛网的进药口，下端设有出药口，所述外壳内中心水平方向设有转轴，所述转轴四周间隔设有若干硅胶刮板;所述给水装置与乳化装置的进药口连接，所述皮带传送装置和乳化装置的转轴分别与水车连接。
本发明的有益效果是：该发明采用水车，运用水流落差为动力来源，不需要消耗能源;在净化步骤中采用给料乳化装置，使净水剂与水充分混合搅拌，本发明采用输送皮带为搓衣板花纹PVC输送带，使净水剂输送均匀，经硅胶刮板与板不锈钢筛网的研磨，使净水剂与水充分搅拌混合，得到充分溶解，有效提高净水剂的使用效果;该发明结构简单，投资成本低，运行成本低，采用的设备无复杂传动部件，易操作。
