申请日2017.10.09
公开(公告)日2018.02.13
IPC分类号B01F7/16
摘要
本发明涉及污水处理技术领域，且公开了一种充分搅拌的污水搅拌室，包括搅拌箱，所述搅拌箱右侧的底部设置有进水管，所述搅拌箱左侧的顶部设置有出水管，所述搅拌箱的内壁上固定连接有等距离排列的支撑横杆，所述支撑横杆上固定连接有支撑竖杆，所述支撑竖杆的左右两侧均固定连接有等距离排列的导流搅拌杆，所述导流搅拌杆上开设有分水孔，所述搅拌箱的内底壁固定安装有均匀分布的阻流沉沙柱，所述搅拌箱的顶部开设有通孔，所述搅拌箱的顶部的两侧均固定连接有固定支架。该充分搅拌的污水搅拌室，将搅拌室内的污水多层分隔，辅助搅拌机将污水进行充分搅拌反应，达到了充分搅拌反应的效果。
权利要求书

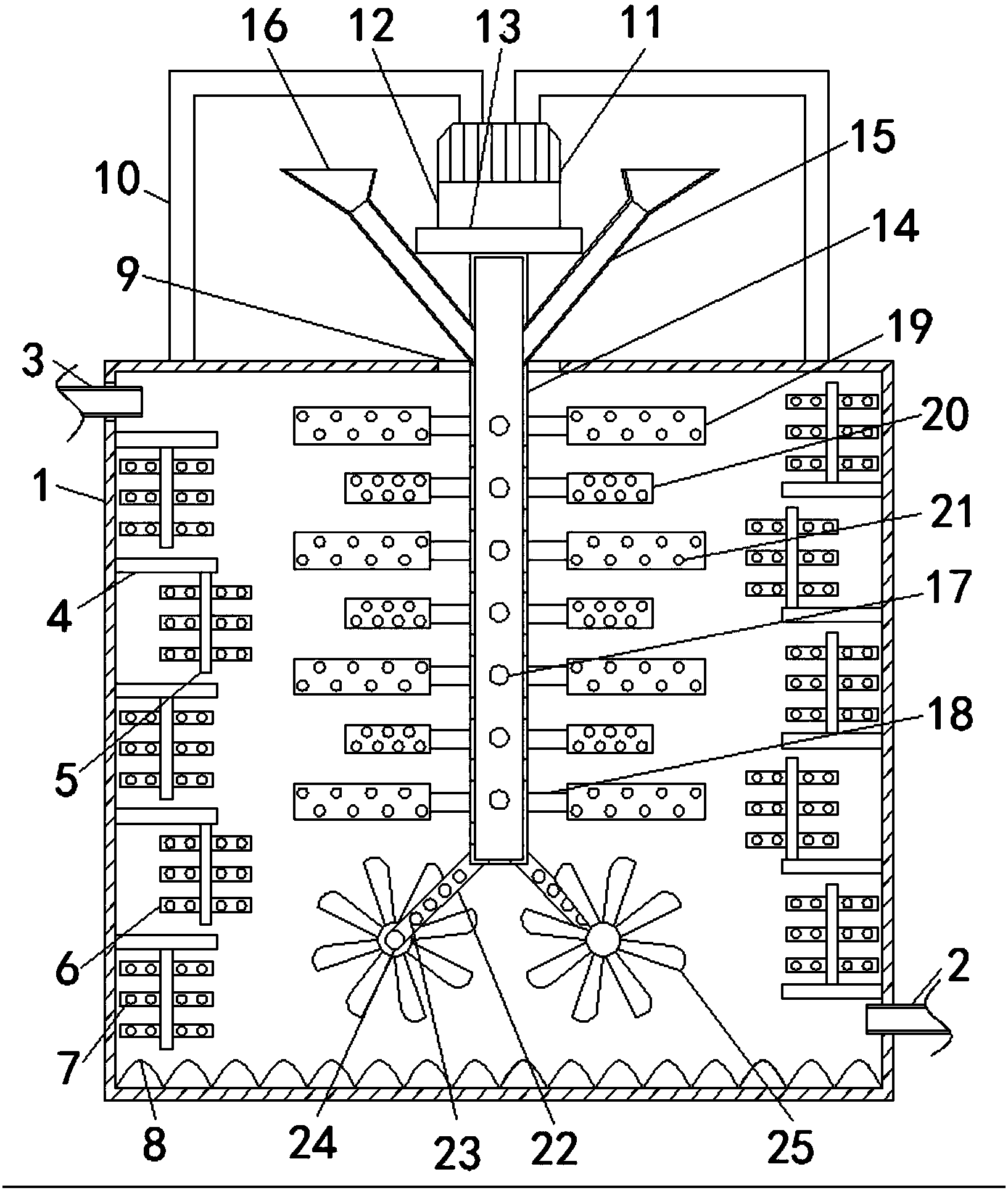

1.一种充分搅拌的污水搅拌室，包括搅拌箱(1)，其特征在于：所述搅拌箱(1)右侧的底部设置有进水管(2)，所述搅拌箱(1)左侧的顶部设置有出水管(3)，所述搅拌箱(1)的内壁上固定连接有等距离排列的支撑横杆(4)，所述支撑横杆(4)上固定连接有支撑竖杆(5)，所述支撑竖杆(5)的左右两侧均固定连接有等距离排列的导流搅拌杆(6)，所述导流搅拌杆(6)上开设有分水孔(7)，所述搅拌箱(1)的内底壁固定安装有均匀分布的阻流沉沙柱(8)，所述搅拌箱(1)的顶部开设有通孔(9)，所述搅拌箱(1)的顶部的两侧均固定连接有固定支架(10)，所述固定支架(10)远离搅拌箱(1)的一端固定连接有搅拌电机(11)，所述搅拌电机(11)的底部固定安装有减速机(12)，所述减速机(12)的底部固定安装有机架(13)，所述机架(13)的底部转动连接有转轴(14)，所述转轴(14)顶部的两侧均固定连接有导管(15)，所述导管(15)的顶端固定连接有漏斗(16)，所述转轴(14)上开设有均匀分布的混流孔(17)，所述转轴(14)的左右两侧均固定连接有等距离排列的连接杆(18)，所述连接杆(18)远离转轴(14)的一端交错固定连接有搅拌长桨(19)和搅拌短桨(20)，所述搅拌长桨(19)和搅拌短桨(20)上开设有等距离分布的搅拌孔(21)，所述转轴(14)底端的两侧均固定连接有旋桨杆(22)，所述旋桨杆(22)上开设有等距离排列的旋桨杆孔(23)，所述旋桨杆(22)远离转轴(14)的一端固定连接有桨轴(24)，所述桨轴(24)转动连接有旋转浆叶(25)。
2.根据权利要求1所述的一种充分搅拌的污水搅拌室，其特征在于：所述搅拌箱(1)呈圆柱形状，所述转轴(14)为空心转轴。
3.根据权利要求1所述的一种充分搅拌的污水搅拌室，其特征在于：所述搅拌箱(1)左侧的内壁、右侧的内壁、正面的内壁和背面的内壁上均固定连接有等距离排列的支撑横杆(4)。
4.根据权利要求1所述的一种充分搅拌的污水搅拌室，其特征在于：所述支撑竖杆(5)呈交错排列分别位于支撑横杆(4)的中间和靠近转轴(14)的一端。
5.根据权利要求1所述的一种充分搅拌的污水搅拌室，其特征在于：每个所述支撑竖杆(5)上的导流搅拌杆(6)的数量不少于六个且不多于十个。
6.根据权利要求1所述的一种充分搅拌的污水搅拌室，其特征在于：每个所述导流搅拌杆(6)上的分水孔(7)的数量不少两个且不多于五个，且分水孔(7)呈等距离排列。
7.根据权利要求1所述的一种充分搅拌的污水搅拌室，其特征在于：所述转轴(14)的底端贯穿通孔(9)并延伸至搅拌箱(1)的内部，且通孔(9)开设在搅拌箱(1)顶部的中间处。
8.根据权利要求1所述的一种充分搅拌的污水搅拌室，其特征在于：左侧和右侧的所述搅拌长桨(19)和搅拌短桨(20)上的搅拌孔(21)和右侧的搅拌孔(21)不呈对称分布。
说明书
一种充分搅拌的污水搅拌室
技术领域
本发明涉及污水处理技术领域，具体为一种充分搅拌的污水搅拌室。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，现有污水处理工艺流程中经常用到使化学药剂与污水反应的搅拌室，是使污水中的有机物和无机物搅拌反应后沉淀的一项工艺。
目前的污水处理主要针对污水中砂砾沉淀方面进行发明设计，如中国专利CN106178615 B提供的一种旋转沉砂设备及其工艺，该发明提高了沉砂池砂砾的处理效率，达到节约投资与运行成本的一种旋转沉砂设备及其工艺，但对污水中的非砂砾有机物或无机物并未起到使其反应后沉淀的效果，并不足以使污水在进行搅拌后充分反应，故而提出一种充分搅拌的污水搅拌室来解决上述所提出的问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种充分搅拌的污水搅拌室，具备了能使搅拌室内的污水进行充分搅拌反应等优点，解决了目前污水处理过程中污水不能充分进行搅拌反应的问题。
(二)技术方案
为实现上述使搅拌室内的污水进行充分搅拌反应的目的，本发明提供如下技术方案：一种充分搅拌的污水搅拌室，包括搅拌箱，所述搅拌箱右侧的底部设置有进水管，所述搅拌箱左侧的顶部设置有出水管，所述搅拌箱的内壁上固定连接有等距离排列的支撑横杆，所述支撑横杆上固定连接有支撑竖杆，所述支撑竖杆的左右两侧均固定连接有等距离排列的导流搅拌杆，所述导流搅拌杆上开设有分水孔，所述搅拌箱的内底壁固定安装有均匀分布的阻流沉沙柱，所述搅拌箱的顶部开设有通孔，所述搅拌箱的顶部的两侧均固定连接有固定支架，所述固定支架远离搅拌箱的一端固定连接有搅拌电机，所述搅拌电机的底部固定安装有减速机，所述减速机的底部固定安装有机架，所述机架的底部转动连接有转轴，所述转轴顶部的两侧均固定连接有导管，所述导管的顶端固定连接有漏斗，所述转轴上开设有均匀分布的混流孔，所述转轴的左右两侧均固定连接有等距离排列的连接杆，所述连接杆远离转轴的一端交错固定连接有搅拌长桨和搅拌短桨，所述搅拌长桨和搅拌短桨上开设有等距离分布的搅拌孔，所述转轴底端的两侧均固定连接有旋桨杆，所述旋桨杆上开设有等距离排列的旋桨杆孔，所述旋桨杆远离转轴的一端固定连接有桨轴，所述桨轴转动连接有旋转浆叶。
优选的，所述搅拌箱呈圆柱形状，所述转轴为空心转轴。
优选的，所述搅拌箱左侧的内壁、右侧的内壁、正面的内壁和背面的内壁上均固定连接有等距离排列的支撑横杆。
优选的，所述支撑竖杆呈交错排列分别位于支撑横杆的中间和靠近转轴的一端。
优选的，每个所述支撑竖杆上的导流搅拌杆的数量不少于六个且不多于十个。
优选的，每个所述导流搅拌杆上的分水孔的数量不少两个且不多于五个，且分水孔呈等距离排列。
优选的，所述转轴的底端贯穿通孔并延伸至搅拌箱的内部，且通孔开设在搅拌箱顶部的中间处。
优选的，左侧和右侧的所述搅拌长桨和搅拌短桨上的搅拌孔和右侧的搅拌孔不呈对称分布。
(三)有益效果
与现有技术相比，本发明提供了一种充分搅拌的污水搅拌室，具备以下
有益效果：
1、该充分搅拌的污水搅拌室，通过设置的固定支架、搅拌电机、减速机、机架和转轴之间的相互配合使用，使搅拌室内的污水进行搅拌，通过设置的导管、漏斗、混流孔、连接杆、搅拌长桨、搅拌短桨和搅拌孔之间的相互配合使用，将水流分成，使水流与药剂充分搅拌混合，通过设置的旋桨杆、旋桨杆孔、桨轴和旋转桨叶之间的相互配合使用，使搅拌室底部的污水进行充分的搅拌，达到了充分搅拌反应的效果。
2、该充分搅拌的污水搅拌室，通过设置的支撑横杆、支撑竖杆、导流搅拌杆、分水孔和阻流沉沙柱之间的相互配合使用，将搅拌室内的污水多层分隔，辅助搅拌机将污水进行充分搅拌反应，有效的提高了污水充分搅拌反应的效果。
