申请日2017.10.09
公开(公告)日2018.01.12
IPC分类号G01N1/14
摘要
本发明公开了一种环保型工业废水移动式取样装置，包括移动式取样器主体，所述移动式取样器主体包括手持式取样管和电器设备，所述手持式取样管包括第一金属管和第二金属管，所述第一金属管的一端位于所述第二金属管的内部，且第一金属管的外径与所述第二金属管的内径相适应，所述第二金属管的底部固定连接有橡胶软管;所述电器设备包括壳体，所述壳体的内部上方固定安装有第一水泵和第二水泵，所述第一水泵的进水端连接有进水管道，所述进水管道的下方固定设置有清水箱。本发明可适应各种狭小的环境，渗透膜可以对水进行简单的过滤，防止泥沙进入手持式取样管，可对手持式取样管的清洗，避免残留的污水影响下次取样，具有使用效果好等优点。
权利要求书

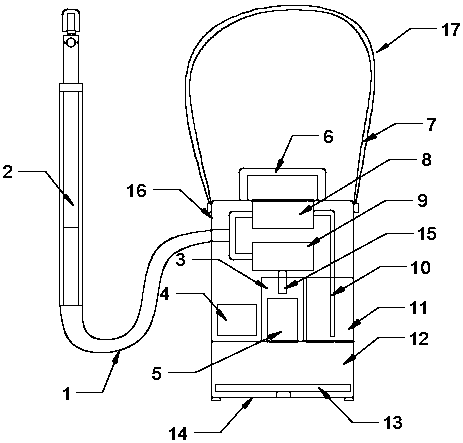

1.一种环保型工业废水移动式取样装置，包括移动式取样器主体(17)，其特征在于：所述移动式取样器主体(17)包括手持式取样管(2)和电器设备(14)，所述手持式取样管(2)包括第一金属管(24)和第二金属管(27)，所述第一金属管(24)的一端位于所述第二金属管(27)的内部，且第一金属管(24)的外径与所述第二金属管(27)的内径相适应，所述第二金属管(27)的底部固定连接有橡胶软管(1);所述电器设备(14)包括壳体(16)，所述壳体(16)的内部上方固定安装有第一水泵(8)和第二水泵(9)，所述第一水泵(8)的进水端连接有进水管道(10)，所述进水管道(10)的下方固定设置有清水箱(11)，所述清水箱(11)的一侧设置有采集窗(3)，所述采集窗(3)内放置有取样容器(5)，所述取样容器(5)的正上方固定设置有取样口(15)，所述取样口(15)与所述第二水泵(9)的出水端相连接，所述第二水泵(9)进水端与所述橡胶软管(1)连接，所述第一水泵(8)的出水端与所述橡胶软管(1)连接，所述壳体(16)的内部固定设置有蓄电池(4)，所述蓄电池(4)通过导线与所述第一水泵(8)和第二水泵(9)电路连接，所述壳体(16)的底部设置有样品存储箱(12)。
2.根据权利要求1所述的一种环保型工业废水移动式取样装置，其特征在于：所述第二金属管(27)的表面设置有取样按钮(25)和清洗按钮(26)，所述取样按钮(25)和清洗按钮(26)通过导线与所述第一水泵(8)和第二水泵(9)电路连接。
3.根据权利要求1所述的一种环保型工业废水移动式取样装置，其特征在于：所述壳体(16)顶部的中间位置固定设置有提手(6)，所述壳体(16)顶部的两侧固定安装有肩带(7)。
4.根据权利要求1所述的一种环保型工业废水移动式取样装置，其特征在于：所述清水箱(11)固定安装在所述壳体(16)内壁上，所述进水管道(10)向下延伸至所述清水箱(11)的底部。
5.根据权利要求1所述的一种环保型工业废水移动式取样装置，其特征在于：所述样品存储箱(12)的底部通过转轴活动安装有放置台(13)，所述放置台(13)的表面均匀设置有若干与所述取样容器(5)尺寸相适应的限位孔(131)。
6.根据权利要求1所述的一种环保型工业废水移动式取样装置，其特征在于：所述第一金属管(24)的顶部通过转轴活动安装有渗透膜(21)，所述渗透膜(21)的内部固定设置有吸水管(22)，所述吸水管(22)通过第一金属管(24)与所述第二金属管(25)相通。
7.根据权利要求1所述的一种环保型工业废水移动式取样装置，其特征在于：所述第一金属管(24)在所述第二金属管(25)的内部滑动连接。
8.根据权利要求1所述的一种环保型工业废水移动式取样装置，其特征在于：所述第二金属管(25)的顶部在与所述第一金属管(24)的接触部位固定设置有密封圈(23)。
说明书
一种环保型工业废水移动式取样装置
技术领域
本发明涉及污水取样技术领域，具体为一种环保型工业废水移动式取样装置。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的，也有法律的、经济的、宣传教育的等。由于工业发展导致环境污染问题过于严重，首先引起工业化国家的重视而产生的，利用国家法律法规和舆论宣传而使全社会重视和处理污染问题。工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
工业废水是污染环境的重要因素，要对工业废水进行处理，首先需要了解废水里的一些物质，故要对工业废水进行取样，但是现有的取样装置需要人们接近水源才能取样，使用不方便、不安全，另外取样装置结构简单，不适合环境复杂的场所使用，取样时容易采集较多的淤泥，使用效果差，样品摆放混乱，不能进行自清洗。
发明内容
本发明的目的在于提供一种环保型工业废水移动式取样装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种环保型工业废水移动式取样装置，包括移动式取样器主体，所述移动式取样器主体包括手持式取样管和电器设备，所述手持式取样管包括第一金属管和第二金属管，所述第一金属管的一端位于所述第二金属管的内部，且第一金属管的外径与所述第二金属管的内径相适应，所述第二金属管的底部固定连接有橡胶软管;所述电器设备包括壳体，所述壳体的内部上方固定安装有第一水泵和第二水泵，所述第一水泵的进水端连接有进水管道，所述进水管道的下方固定设置有清水箱，所述清水箱的一侧设置有采集窗，所述采集窗内放置有取样容器，所述取样容器的正上方固定设置有取样口，所述取样口与所述第二水泵的出水端相连接，所述第二水泵进水端与所述橡胶软管连接，所述第一水泵的出水端与所述橡胶软管连接，所述壳体的内部固定设置有蓄电池，所述蓄电池通过导线与所述第一水泵和第二水泵电路连接，所述壳体的底部设置有样品存储箱。
优选的，所述第二金属管的表面设置有取样按钮和清洗按钮，所述取样按钮和清洗按钮通过导线与所述第一水泵和第二水泵电路连接。
优选的，所述壳体顶部的中间位置固定设置有提手，所述壳体顶部的两侧固定安装有肩带。
优选的，所述清水箱固定安装在所述壳体内壁上，所述进水管道向下延伸至所述清水箱的底部。
优选的，所述样品存储箱的底部通过转轴活动安装有放置台，所述放置台的表面均匀设置有若干与所述取样容器尺寸相适应的限位孔。
优选的，所述第一金属管的顶部通过转轴活动安装有渗透膜，所述渗透膜的内部固定设置有吸水管，所述吸水管通过第一金属管与所述第二金属管相通。
优选的，所述第一金属管在所述第二金属管的内部滑动连接。
优选的，所述第二金属管的顶部在与所述第一金属管的接触部位固定设置有密封圈。
与现有技术相比，本发明的有益效果是：
1、本发明通过设置由第一金属管和第二金属管组成的手持式取样管，拉伸或者压缩第一金属管和第二金属管可以变换手持式取样管的长度，使得人们可以在较远的位置对污水进行采集，防止人们需要进入淤泥附近可能造成滑倒或者脚陷于淤泥的带来的麻烦。
2、本发明通过设置可转动的渗透膜，使得手持式取样管可适应各种狭小的环境，渗透膜可以对水进行简单的过滤，防止泥沙进入手持式取样管。
3、本发明通过设置第一水泵和第二水泵，第二水泵通过连接手持式取样管进行取样，取样方便，控制简单，第一水泵可将清水箱内的清水逆向泵入手持式取样管，从而实现对手持式取样管的清洗，避免残留的污水影响下次取样。
4、本发明设置有样品存储箱，防止样品排放混乱，具有结构简单、使用方便、使用效果好等优点。
