申请日2017.10.09
公开(公告)日2018.01.09
IPC分类号G01N33/00; G01N1/28; B01J19/18
摘要
本发明公开了水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，包括反应腔，所述反应腔上设置有密封盖，且密封盖上开设有两个开口，开口处连通反应腔内部，所述密封盖上的开口处分别设置有进液斗，且两组进液斗之间设置有主动转杆，所述主动转杆垂直穿过密封盖，且延伸至密封盖内，所述主动转杆穿入反应腔的一端连接有带动转杆，且主动转杆和带动转杆之间通过转接件连接，所述转接件包括主轴、连轴、带动齿轮、齿环。本发明中，通过设置两组搅拌杆，然后在将两组搅拌杆分别固定在不同的转杆上，通过转接件使两组转杆不同方向转动，从而使搅拌杆不同方向转动，使得试剂在反应腔内搅拌的更加彻底、完全，从而加快测定的速度，减少时间。
权利要求书

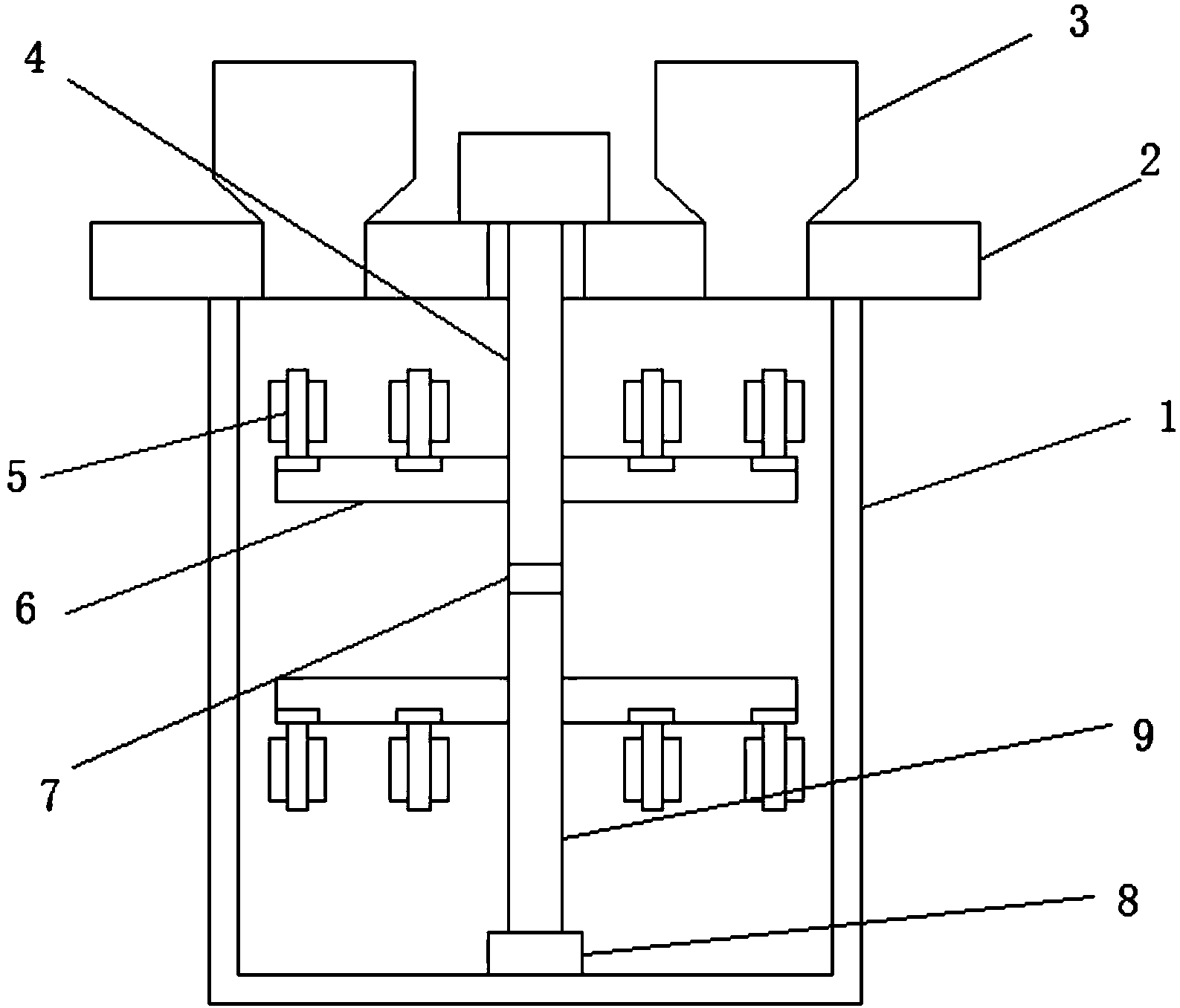

1.水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，包括反应腔(1)，其特征在于，所述反应腔(1)上设置有密封盖(2)，且密封盖(2)上开设有两个开口，开口处连通反应腔(1)内部，所述密封盖(2)上的开口处分别设置有进液斗(3)，且两组进液斗(3)之间设置有主动转杆(4)，所述主动转杆(4)垂直穿过密封盖(2)，且延伸至密封盖(2)内，所述主动转杆(4)穿入反应腔(1)的一端连接有带动转杆(9)，且主动转杆(4)和带动转杆(9)之间通过转接件(7)连接，所述转接件(7)包括主轴(71)、连轴(72)、带动齿轮(73)、齿环(74)，所述主动转杆(4)上靠近带动转杆(9)的一端固定连接有主轴(71)，且主轴(71)的另一端活动连接在带动转杆(9)上，所述主轴(71)的两侧分别设置有连轴(72)，且连轴(72)固定连接在主动转杆(4)上，所述连轴(72)上远离主动转杆(4)的一端活动连接有带动齿轮(73)，所述带动转杆(9)上连接有齿环(74)。
2.根据权利要求1所述的水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，其特征在于，所述带动转杆(9)和主动转杆(4)的外壁上垂直连接有搅拌杆(6)，且搅拌杆(6)上相互远离的一侧面上活动设置有搅拌板(5)。
3.根据权利要求1所述的水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，其特征在于，所述带动转杆(9)上远离主动转杆(4)的一端通过轴承(8)活动连接在反应腔(1)底部的内壁上。
4.根据权利要求1所述的水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，其特征在于，所述齿环(74)固定连接在带动转杆(9)上靠近主动转杆(4)的一端，且带动齿轮(73)活动设置在齿环(74)内，且齿环(74)内的齿和带动齿轮(73)上的齿啮合。
5.根据权利要求1所述的水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，其特征在于，所述主轴(71)的外侧设置有齿，且主轴(71)上的齿和带动齿轮(73)上的齿啮合。
6.根据权利要求1所述的水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，其特征在于，所述主动转杆(4)上远离带动转杆(9)的一端连接有旋转电机，且旋转电机固定设置在密封盖(2)上。
说明书
水处理剂聚氯化铝中重金属、氧化铝等含量测定装置
技术领域
本发明涉及废水处理的技术领域，尤其涉及水处理剂聚氯化铝中重金属、氧化铝等含量测定装置。
背景技术
水处理剂指用于水处理的化学药剂。通常指用于污水处理的化学药剂。广泛应用于化工、石油、轻工、日化、纺织、印染、建筑、冶金、机械、医药卫生、交通、城乡环保等行业，以达到节约用水和防止水源污染的目的，包括冷却水和锅炉水的处理、海水淡化、膜分离、生物处理、絮凝和离子交换等技术所需的药剂，如缓蚀剂、阻垢分散剂、杀菌灭藻剂、絮凝剂、离子交换树脂、净化剂、清洗剂、预膜剂等。
通常水处理剂需要对其进行聚氯化铝中重金属、氧化铝等含量的测定，但是现在的测定装置，在测定前先进行反应，但是反应过程漫长，任其在反应腔内反应，增加了测定的时间，降低了测定的效率，为此，我们急需设计出水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的水处理剂聚氯化铝中重金属、氧化铝等含量测定装置。
为了实现上述目的，本发明采用了如下技术方案：
水处理剂聚氯化铝中重金属、氧化铝等含量测定装置，包括反应腔，所述反应腔上设置有密封盖，且密封盖上开设有两个开口，开口处连通反应腔内部，所述密封盖上的开口处分别设置有进液斗，且两组进液斗之间设置有主动转杆，所述主动转杆垂直穿过密封盖，且延伸至密封盖内，所述主动转杆穿入反应腔的一端连接有带动转杆，且主动转杆和带动转杆之间通过转接件连接，所述转接件包括主轴、连轴、带动齿轮、齿环，所述主动转杆上靠近带动转杆的一端固定连接有主轴，且主轴的另一端活动连接在带动转杆上，所述主轴的两侧分别设置有连轴，且连轴固定连接在主动转杆上，所述连轴上远离主动转杆的一端活动连接有带动齿轮，所述带动转杆上连接有齿环。
优选的，所述带动转杆和主动转杆的外壁上垂直连接有搅拌杆，且搅拌杆上相互远离的一侧面上活动设置有搅拌板。
优选的，所述带动转杆上远离主动转杆的一端通过轴承活动连接在反应腔底部的内壁上。
优选的，所述齿环固定连接在带动转杆上靠近主动转杆的一端，且带动齿轮活动设置在齿环内，且齿环内的齿和带动齿轮上的齿啮合。
优选的，所述主轴的外侧设置有齿，且主轴上的齿和带动齿轮上的齿啮合。
优选的，所述主动转杆上远离带动转杆的一端连接有旋转电机，且旋转电机固定设置在密封盖上。
与现有技术相比，本发明的有益效果是：本发明中，通过设置两组搅拌杆，然后在将两组搅拌杆分别固定在不同的转杆上，通过转接件使两组转杆不同方向转动，从而使搅拌杆不同方向转动，使得试剂在反应腔内搅拌的更加彻底、完全，从而加快测定的速度，减少时间。
