申请日2017.10.09
公开(公告)日2017.12.22
IPC分类号A47J37/07; C02F1/52; B01D21/02; B01D21/24; B01D53/32; B01D49/00; C02F103/18
摘要
本发明提供一种三工位自带油烟污水处理的烧烤架,包括抽油烟机、油烟管、吸气罩、焦油收集罐、焦油收集罐固定块、烧烤架架体、支撑脚、出沉渣区、烧烤工作台面、出浮渣口、出水口、沉渣区、水区、废水进口、斜板、低温等离子净化器、排气口;本发明有三操作位，可以提高烧烤效率。该设备还可以对工作时产生的废水进行初步的处理，环保经济。
权利要求书
1.一种三工位自带油烟污水处理的烧烤架，其特征在于:包括抽油烟机、油烟管、吸气罩、焦油收集罐、焦油收集罐固定块、烧烤架架体、支撑脚、出沉渣区、烧烤工作台面、出浮渣口、出水口、沉渣区、水区、废水进口14、斜板、低温等离子净化器、排气口;三工位自带油烟污水处理的烧烤架是以烧烤架架体作为基体，在烧烤架架体底面的四个角分别安装一个支撑脚，支撑脚与地面接触;在烧烤架架体的上面设置一烧烤工作台面，在烧烤架架体的上表面偏后位置设置了吸气罩，在吸气罩的的外表面分布若干个吸气孔;三工位自带油烟污水处理的烧烤架设置了三个工位，左右和中间分别设置一台烧烤架，左右的吸气罩的出气口都通过油烟管汇到中间位置进入低温等离子净化装器，中间一台烧烤架的吸气罩抽吸的油烟直接进入低温等离子净化装器，在油烟管的进口处都设置一台抽油烟机，低温等离子净化装器的出气口对接着排气口，低温等离子净化装器的出油口接着焦油收集罐入口，焦油收集罐通过焦油收集罐固定块固定在烧烤架架体上，在烧烤工作台面的上方设置废水进口;废水进口另一端与烧烤架架体内部连接，烧烤架架体内部的左上角安置出浮渣口，出浮渣口下方是水区，水区下方是沉渣区，沉渣区与水区通过斜板分开，斜板与烧烤架架体内表面的接触采用防漏处理，斜板的斜下处设置出浮渣口，烧烤架架体内的右上方设置了出水口，出水口低于出浮渣口，出沉渣区设置在沉渣区的上方，并与外界相通。
2.根据权利要求1所述的三工位自带油烟污水处理的烧烤架，其特征在于：油烟管为易塑型油烟管。
3.根据权利要求1所述的三工位自带油烟污水处理的烧烤架，其特征在于：所述支撑脚为自带万向轮支撑脚。
说明书
一种三工位自带油烟污水处理的烧烤架
技术领域
本发明涉及烧烤设备，具体为一种三工位自带油烟污水处理的烧烤架。
背景技术
现有技术的烧烤设备不能对油烟进行处理，不够环保。即使有处理设备，也存在处理效率低，处理排放空气不达标，有维修成本高等缺陷。同时，设备体积大，设备投资大，运行成本高净化效率低，有二次污染，烧烤效率低，不能对工作时产生的废水进行初步的处理。
发明内容
为了解决上述问题，本发明提供一种三工位自带油烟污水处理的烧烤架。

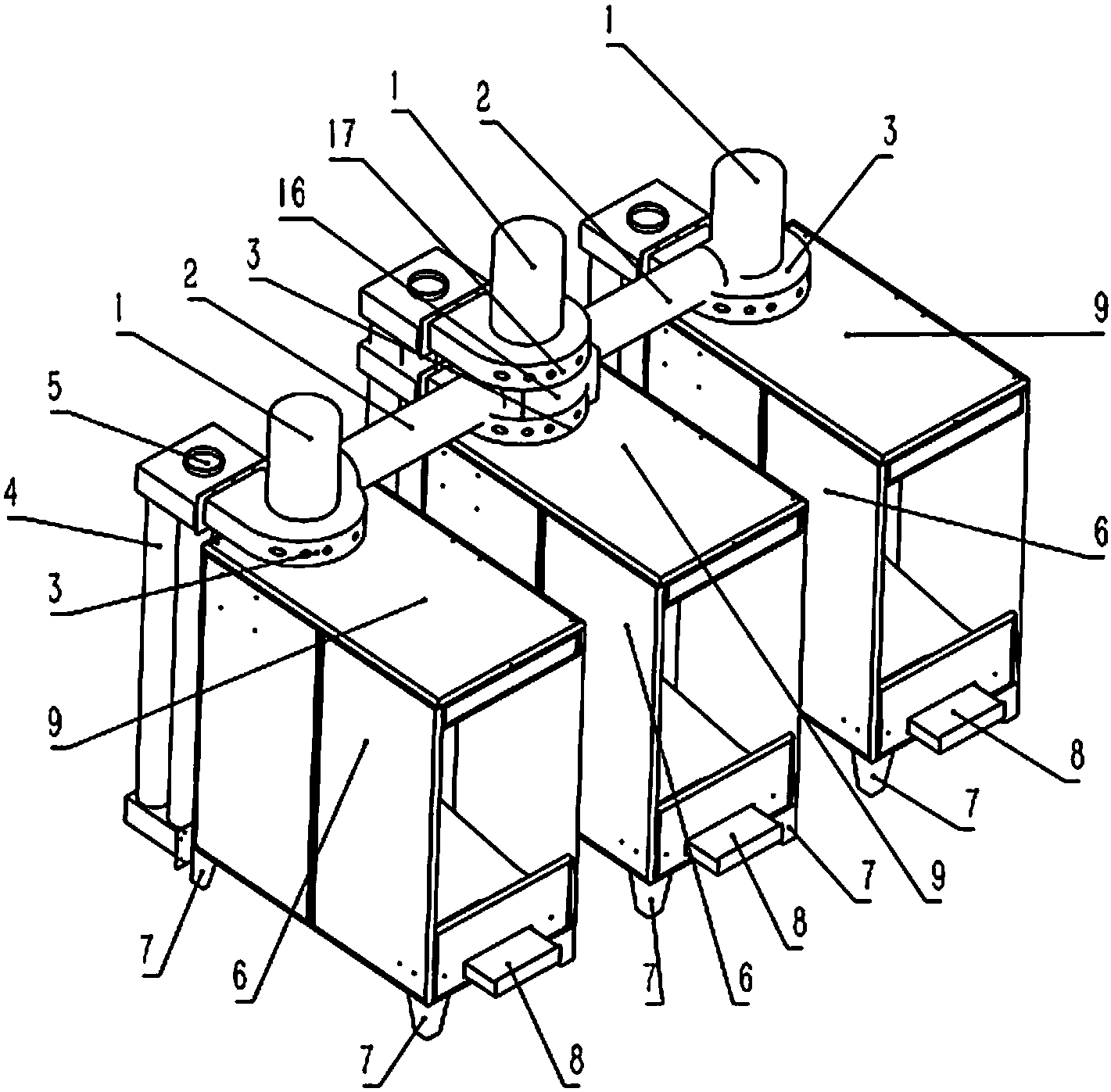

本发明采用如下技术方案：一种三工位自带油烟污水处理的烧烤架，包括抽油烟机、油烟管、吸气罩、焦油收集罐、焦油收集罐固定块、烧烤架架体、支撑脚、出沉渣区、烧烤工作台面、出浮渣口、出水口、沉渣区、水区、废水进口、斜板、低温等离子净化器、排气口;三工位自带油烟污水处理的烧烤架是以烧烤架架体作为基体，在烧烤架架体底面的四个角分别安装一个支撑脚，支撑脚与地面接触;在烧烤架架体的上面设置一烧烤工作台面，在烧烤架架体的上表面偏后位置设置了吸气罩，在吸气罩的的外表面分布若干个吸气孔;三工位自带油烟污水处理的烧烤架设置了三个工位，左右和中间分别设置一台烧烤架，左右的吸气罩的出气口都通过油烟管汇到中间位置进入低温等离子净化装器，中间一台烧烤架的吸气罩抽吸的油烟直接进入低温等离子净化装器，在油烟管的进口处都设置一台抽油烟机，低温等离子净化装器的出气口对接着排气口，低温等离子净化装器的出油口接着焦油收集罐入口，焦油收集罐通过焦油收集罐固定块固定在烧烤架架体上，在烧烤工作台面的上方设置废水进口;废水进口另一端与烧烤架架体内部连接，烧烤架架体内部的左上角安置出浮渣口，出浮渣口下方是水区，水区下方是沉渣区，沉渣区与水区通过斜板分开，斜板与烧烤架架体内表面的接触采用防漏处理，斜板的斜下处设置出浮渣口，烧烤架架体内的右上方设置了出水口，出水口低于出浮渣口，出沉渣区设置在沉渣区的上方，并与外界相通。油烟管为易塑型油烟管。所述支撑脚为自带万向轮支撑脚
本发明的工作原理：该烧烤架可以通过抽油烟机将三个烧烤工作台面上的产生的油烟抽吸到低温等离子净化装器，其中油烟经过吸气罩及油烟管。等离子净化装器产生高强度、高浓度、高电能的活性自由基，在毫秒级的时间内，瞬间对有害废气分子进行氧化还原反应，将废气中的大部分污染物降解成二氧化碳和水及焦油等物质。等离子体净化技术是指利用脉冲电晕放电产生的高能电子，电子、离子、自由基和中性粒子以每秒钟300万次至3000万次的速度反复轰击发生异味的分子，去激活、电离、裂解工业废气中的各组分，使之发生氧化等一系列复杂的化学反应,存在于等离子体内的(OH-、、O-2、H+、O3)直接打开有机气体分子间的分子键，使有害气体分解，最终排放CO2、H2O等无害物质，同时产生的大量负离子可以清新空气。最终净化的空气通过排气口排向大气。焦油物质会流向焦油收集罐里面，并收集起来。
该设备还可以对工作时产生的废水进行初步的处理，废水通过废水口进入废水处理。该设备的废水处理是通过重力将废水分为浮渣层，水层，沉渣层，并通过相应的出口排出。斜板的分割，使得沉渣可以流向出沉渣口，便于排出。沉渣区应定时清理。
本发明有益技术效果：该设备有三操作位，可以提高烧烤效率。该设备还可以对工作时产生的废水进行初步的处理，环保经济。
