申请日2017.10.09
公开(公告)日2017.12.15
IPC分类号B01D36/04
摘要
本发明公开了一种新型家用污水处理装置，包括箱体、排水管、沉淀池、卡槽、盖板、把手、阀体、进水管、储物箱、第一过滤池、第二过滤池、蓄水池、连接口、扶手、观察口、横杆和立柱。本发明的有益效果是：通过在进水管内部设置阀体和箱体内部设置多道净化程序。使污水从进水管进入到箱体内部，经过沉淀池、第一过滤池、第二过滤池的净化得到净化水。在净化过程中，污水中大部分的杂物都遗留在沉淀池内部的储物箱中。如需清理沉淀池，握住扶手拉开盖板，将储物箱从沉淀池中拿出。清理沉淀池时，通过阀体将进水管关闭，污水不能进入箱体内部，保证了清理的有序进行。该污水处理装置在使用时，内部情况可查，清理方便，使用便捷。
权利要求书

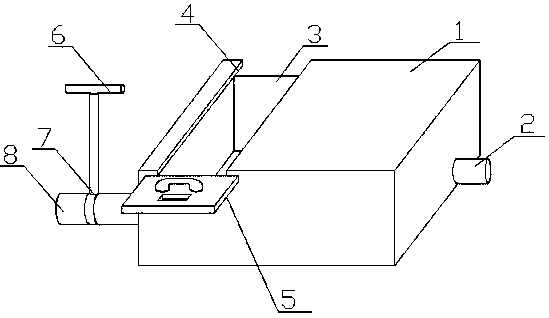

1.一种新型家用污水处理装置，包括箱体(1)、排水管(2)和进水管(8);其特征在于：所述箱体(1)一侧连接有排水管(2)，所述箱体(1)另一侧连接有进水管(8)，且所述进水管(8)内部设置有阀体(7)，所述阀体(7)上部连接有把手(6)，所述箱体(1)内部由沉淀池(3)、第一过滤池(10)、第二过滤池(11)和蓄水池(12)组成，且所述沉淀池(3)、第一过滤池(10)、第二过滤池(11)和蓄水池(12)相互之间通过连接口(13)连接，所述沉淀池(3)上部两侧均设置有卡槽(4)，所述沉淀池(3)通过卡槽(4)活动连接有盖板(5)，所述盖板(5)一侧设置有扶手(14)，所述沉淀池(3)内部连接有储物箱(9)，且所述储物箱(9)上部连接有横杆(16)，所述横杆(16)中部设置有立柱(17)。
2.根据权利要求1所述的一种新型家用污水处理装置，其特征在于：所述盖板(5)靠近扶手(14)一侧设置有观察口(15)。
3.根据权利要求1所述的一种新型家用污水处理装置，其特征在于：所述阀体(7)与进水管(8)之间呈活动连接。
4.根据权利要求1所述的一种新型家用污水处理装置，其特征在于：所述储物箱(9)与沉淀池(3)之间呈啮合连接。
5.根据权利要求1所述的一种新型家用污水处理装置，其特征在于：所述储物箱(9)的高度小于沉淀池(3)的高度。
6.根据权利要求1所述的一种新型家用污水处理装置，其特征在于：所述扶手(14)的外形结构呈圆弧形设置。
说明书
一种新型家用污水处理装置
技术领域
本发明涉及一种新型家用污水处理装置，属于污水处理应用领域。
背景技术
随着环保意识的不断提高，现在生活中越来越多人注重环境保护和节约用水。许多家庭为了水可以循环使用，常在家庭排水管一端连接污水处理装置，使生活污水经过污水处理装置处理后，可以再次使用，减少了废水的排放，提高了水的利用率。
但是现有的污水处理装置在使用时仍存在一些不足。现在市面上家用污水处理装置种类繁杂，但是里面的结构大同小异。污水进入装置内部，经过多道工序的净化，得到可再次使用的洁净水。这些污水处理装置的内部情况在使用时无法查看，长时间使用内部无法得到清洗。净化效率变低，使用寿命较短。因此，针对上述问题提出一种新型家用污水处理装置。
发明内容
本发明的目的就在于为了解决上述问题而提供一种新型家用污水处理装置。
本发明通过以下技术方案来实现上述目的，一种新型家用污水处理装置，包括箱体、排水管和进水管;所述箱体一侧连接有排水管，所述箱体另一侧连接有进水管，且所述进水管内部设置有阀体，所述阀体上部连接有把手，所述箱体内部由沉淀池、第一过滤池、第二过滤池和蓄水池组成，且所述沉淀池、第一过滤池、第二过滤池和蓄水池相互之间通过连接口连接，所述沉淀池上部两侧均设置有卡槽，所述沉淀池通过卡槽活动连接有盖板，所述盖板一侧设置有扶手，所述沉淀池内部连接有储物箱，且所述储物箱上部连接有横杆，所述横杆中部设置有立柱。
优选的，为了使污水处理装置在工作过程中可以从外部查看沉淀池的内部情况，及时清理沉淀池，所述盖板靠近扶手一侧设置有观察口。
优选的，为了使阀体可以在日常使用中在进水管内部转动，控制进水管的开启和关闭，所述阀体与进水管之间呈活动连接。
优选的，为了使沉淀池与储物箱之间贴合紧密，杂物不进入沉淀池与储物箱的连接处影响使用，所述储物箱与沉淀池之间呈啮合连接。
优选的，为了使沉淀池上部的盖板可以插入卡槽中，盖住储物箱的上部，所述储物箱的高度小于沉淀池的高度。
优选的，为了使手部拿动盖板时，减少扶手对手部的磨损，所述扶手的外形结构呈圆弧形设置。
本发明的有益效果是：通过在进水管内部设置阀体和箱体内部设置多道净化程序。使污水从进水管进入到箱体内部，经过沉淀池、第一过滤池、第二过滤池的净化得到净化水。在净化过程中，污水中大部分的杂物都遗留在沉淀池内部的储物箱中，通过沉淀池上方盖板一侧的观察口可以随时查看沉淀池内部情况。如需清理沉淀池，握住扶手拉开盖板，将储物箱从沉淀池中拿出。清理沉淀池时，通过阀体将进水管关闭，污水不能进入箱体内部，保证了清理的有序进行。该污水处理装置在使用时，内部情况可查，清理方便，使用便捷。
