申请日2016.05.09
公开(公告)日2016.11.30
IPC分类号F16K17/00; C02F11/12
摘要
本实用新型公布了一种用于污泥运输的防空气堵塞阀门，它包括阀门体，以及其两端的阀门端盖，阀门体的上方阀门端盖上设置有出气管安装孔，其内配合安装有下出气管，且下出气管上方连接有浮子腔，浮子腔上方设置有上出气管，浮子腔内设置有用于堵塞上出气管的可活动的浮子。本实用新型的目的是提供一种用于污泥运输的防空气堵塞阀门，防止空气堵塞电机，便于排送污泥操作持续进行，而且结构简单无需人工操作，自动进行空气排放，方便自动化控制。
权利要求书
1.一种用于污泥运输的防空气堵塞阀门，它包括阀门体(96)，以及其两端的阀门端盖(97)，其特征在于，阀门体(96)的上方阀门端盖(97)上设置有出气管安装孔(10)，其内配合安装有下出气管(1)，且下出气管(1)上方连接有浮子腔(2)，浮子腔(2)上方设置有上出气管(3)，浮子腔(2)内设置有用于堵塞上出气管(3)的可活动的浮子(4)。
2.根据权利要求1所述的一种用于污泥运输的防空气堵塞阀门，其特征在于，所述上出气管(3)上方设置有连接头(5)，且连接头(5)末端连接有出气软管(6)。
3.根据权利要求2所述的一种用于污泥运输的防空气堵塞阀门，其特征在于，所述连接头(5)上设置有开关阀门。
4.根据权利要求1所述的一种用于污泥运输的防空气堵塞阀门，其特征在于，所述出气软管(6)为橡胶软管。
5.根据权利要求1所述的一种用于污泥运输的防空气堵塞阀门，其特征在于，所述浮子(4)下端为球形结构，其上表面梯形锥台结构。
说明书
一种用于污泥运输的防空气堵塞阀门
技术领域
本实用新型属于污水处理领域，涉及管道排放领域，具体为一种用于污泥运输的防空气堵塞阀门。
背景技术
在现有的污水处理过程中，对于处理后期残留的污泥通常会作污泥脱水干化处理。如图1所示，在污泥脱水过程中通常采用的做法是，首先将待干化的污泥储存在污泥储存池90中，然后在排泥电机93的作用下，依次通过排泥管91以及送泥管92运输到干化处理的设备中进行脱水干化处理;其中第一阀门开关94与第二阀门开关95用于检修管道之用。
但是在此种操作的过程中，由于污泥储存池90储存的污泥比较多，而且是先储存后脱水干化;这样当排泥电机93抽完污泥储存池90内的污泥后，在再次储存污泥的过程中，在排泥电机93所在的抽排管道内会集聚大量的空气，由于空气的存在将使电机抽排失效;现有的做法是关闭两处阀门，然后打开阀门体96的阀门端盖97进行排气，如此操作非常不便，效率低下，不利于干化操作的持续进行，而且不利于自动化控制。
实用新型内容
本实用新型的目的是针对以上问题，提供一种用于污泥运输的防空气堵塞阀门，防止空气堵塞电机，便于排送污泥操作持续进行，而且结构简单无需人工操作，自动进行空气排放，方便自动化控制。

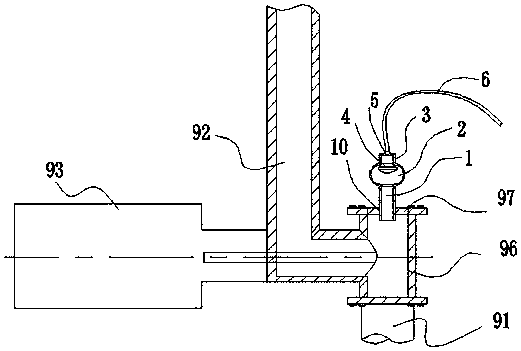

为实现以上目的，本实用新型采用的技术方案是：一种用于污泥运输的防空气堵塞阀门，它包括阀门体(96)，以及其两端的阀门端盖(97)，阀门体(96)的上方阀门端盖(97)上设置有出气管安装孔(10)，其内配合安装有下出气管(1)，且下出气管(1)上方连接有浮子腔(2)，浮子腔(2)上方设置有上出气管(3)，浮子腔(2)内设置有用于堵塞上出气管(3)的可活动的浮子(4)。
进一步的，所述上出气管(3)上方设置有连接头(5)，且连接头(5)末端连接有出气软管(6)。
进一步的，所述连接头(5)上设置有开关阀门。
进一步的，所述出气软管(6)为橡胶软管。
进一步的，所述浮子(4)下端为球形结构，其上表面梯形锥台结构。
本实用新型的有益效果：本实用新型提供了一种用于污泥运输的防空气堵塞阀门，防止空气堵塞电机，便于排送污泥操作持续进行，而且结构简单无需人工操作，自动进行空气排放，方便自动化控制。
