申请日2016.05.16
公开(公告)日2016.09.21
IPC分类号G01N33/18
摘要
本实用新型公开了一种污水处理设备的pH值监测装置，装置包括依次连接的采样泵、样品池、进样泵和检测室，所述检测室圆柱型结构且在检测室左侧下端设有样品进口，在检测室的右侧上端设有样品出口且下端设有排水口，在所述检测室内设有一个带有夹层的清洗圆筒且清洗圆筒的内外壁上开有若干喷水孔，清洗水入口穿过检测室侧壁并与夹层连通，pH值传感器穿过检测室顶部位于清洗圆筒内并延伸到清洗圆筒下部，所述pH值传感器还与信号放大模块、信号转换模块、远程监控模块和报警模块连接。本实用新型提供了一种污水处理设备的pH值监测装置，该装置自动化采样检测，远程监控测试过程和结果，缩短检测时间，提高检测的准确性，并及时进pH值波动进行预警。
权利要求书

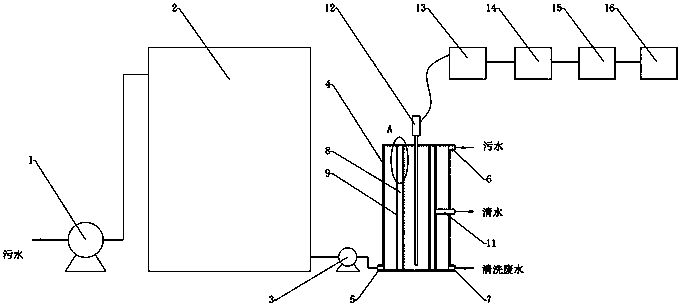

1.一种污水处理设备的pH值监测装置，其特征在于：装置包括依次连接的采样泵(1)、样品池(2)、进样泵(3)和检测室(4)，所述检测室(4)圆柱型结构且在检测室(4)左侧下端设有样品进口(5)，在检测室(4)的右侧上端设有样品出口(6)且下端设有排水口(7)，在所述检测室(4)内设有一个带有夹层(8)的清洗圆筒(9)且清洗圆筒(9)的内外壁上开有若干喷水孔(10)，清洗水入口(11)穿过检测室(4)侧壁并与夹层(8)连通，pH值传感器(12)穿过检测室(4)顶部位于清洗圆筒(9)内并延伸到清洗圆筒(9)下部，所述pH值传感器(12)还与信号放大模块(13)、信号转换模块(14)、远程监控模块(15)和报警模块(16)连接。
2.根据权利要求1所述的一种污水处理设备的pH值监测装置，其特征在于：所述pH值传感器(12)位于清洗圆筒(9)的中心位置处，所述清洗圆筒(9)内壁上的喷水孔(10)的出水方向朝向pH值传感器(12)。
3.根据权利要求1所述的一种污水处理设备的pH值监测装置，其特征在于：所述清洗圆筒(9)的上端边缘和下端边缘与检测室(4)顶面和底面的连接处设有平衡孔(17)。
4.根据权利要求1所述的一种污水处理设备的pH值监测装置，其特征在于：所述样品池(2)的容积为检测室(4)容积的4~10倍。
5.根据权利要求1所述的一种污水处理设备的pH值监测装置，其特征在于：所述远程监控模块(15)还与采样泵(1)和进样泵(3)连接。
说明书
一种污水处理设备的 pH 值监测装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理设备的pH值监测装置。
背景技术
工业生产过程中会产生许多的工业废水，这些工业废水必须经过处理才能排放，目前比较先进的工业废水处理设备是曝气生物滤池BAF，BAF属第三代生物膜反应器，为了保证其正常工作，曝气生物滤池进水的pH必须稳定在6.5-8.5之间。
传统的pH值监控是采用每12小时采集一次污水样品，送到化验室进行化验，检测污水的pH值，采用这种方法一方面不能保证处理水质时时刻刻都是合格的，只能到了化验的那一刻才能发现问题，并事后进行调整，缺乏时效性，于是有些时候污水排放就不能达到国家环保所规定的指标。
实用新型内容
本实用新型的目睹在于克服现有技术的缺陷，提供一种污水处理设备的pH值监测装置，该装置自动化采样检测，远程监控测试过程和结果，缩短检测时间，提高检测的准确性，并及时进pH值波动进行预警。
本实用新型采用的技术方案是：
一种污水处理设备的pH值监测装置，其特征在于：装置包括依次连接的采样泵、样品池、进样泵和检测室，所述检测室圆柱型结构且在检测室左侧下端设有样品进口，在检测室的右侧上端设有样品出口且下端设有排水口，在所述检测室内设有一个带有夹层的清洗圆筒且清洗圆筒的内外壁上开有若干喷水孔，清洗水入口穿过检测室侧壁并与夹层连通，pH值传感器穿过检测室顶部位于清洗圆筒内并延伸到清洗圆筒下部，所述pH值传感器还与信号放大模块、信号转换模块、远程监控模块和报警模块连接。
进一步地，所述pH值传感器位于清洗圆筒的中心位置处，所述清洗圆筒内壁上的喷水孔的出水方向朝向pH值传感器。
进一步地，所述清洗圆筒的上端边缘和下端边缘与检测室顶面和底面的连接处设有平衡孔。
进一步地，所述样品池的容积为检测室容积的4~10倍。
进一步地，所述远程监控模块还与采样泵和进样泵连接。
本实用新型的有益效果是：
本实用新型结构简单，将原来的手工采用监测替换为自动化采样检测，远程监控测试过程和结果，缩短检测时间，提高检测的准确性，并及时进pH值波动进行预警。同时，采用本实用新型的方案进行污水pH值检测式，采用同一水样连续检测的方式进行进行，提高了结果的准确性。
