申请日2016.05.07
公开(公告)日2016.11.30
IPC分类号B01D33/01
摘要
本实用新型公开了一种污水初步除杂净化设备，包括搅动箱和收集箱，搅动箱位于收集箱的上方，搅动箱内部设有竖直的隔板，隔板开有隔板孔，搅动箱被划分为两个空间;搅动箱顶部还设有电机支架，电机支架上安装两个大电机，两个大电机分别位于搅动箱的两个空间内，大电机的输出端安装叶片;搅动箱的前端板上设有进水管，搅动箱的后端板上设有三个搅动箱出水管;收集箱呈开口状箱体，收集箱的两端分别设有主动轴和传动轴，主动轴和传动轴之间安装除杂带，除杂带上设有数个除杂孔，除杂带位于搅动箱出水管的下方。本实用新型的自动化程度高，能大大提高污水处理效果。
权利要求书

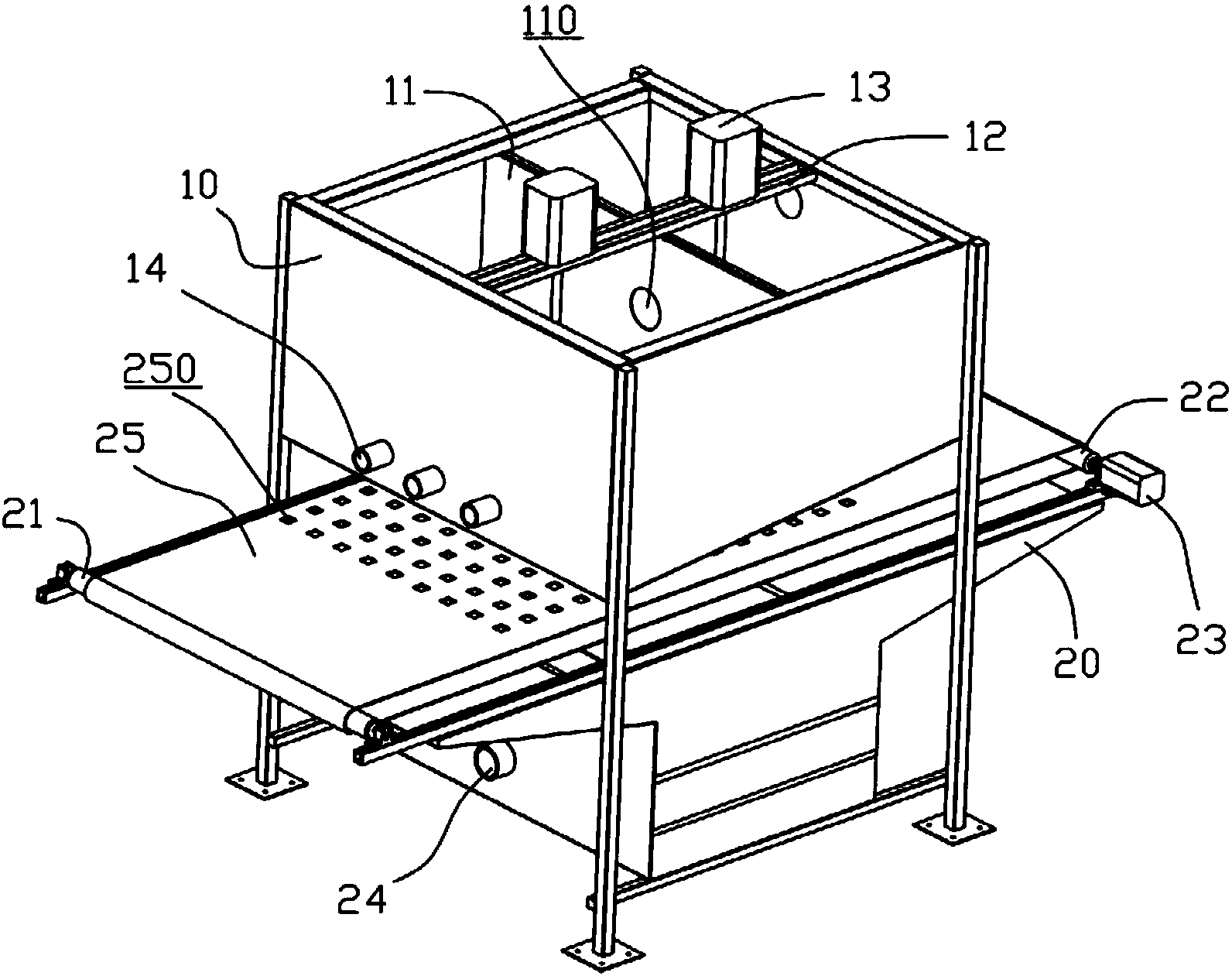

1.一种污水初步除杂净化设备，包括搅动箱(10)和收集箱(20)，所述搅动箱(10)位于收集箱(20)的上方，其特征在于：所述搅动箱(10)内部设有竖直的隔板(11)，所述隔板(11)开有隔板孔(110)，搅动箱(10)被划分为两个空间;搅动箱(10)顶部还设有电机支架(12)，所述电机支架(12)上安装两个大电机(13)，所述两个大电机(13)分别位于搅动箱(10)的两个空间内，大电机(13)的输出端安装叶片(130);搅动箱(10)的前端板上设有进水管(15)，搅动箱(10)的后端板上设有三个搅动箱出水管(14);所述收集箱(20)呈开口状箱体，收集箱(20)的两端分别设有主动轴(22)和传动轴(21)，所述主动轴(22)和传动轴(21)之间安装除杂带(25)，所述除杂带(25)上设有数个除杂孔(250)，所述除杂带(25)位于搅动箱出水管(14)的下方。
2.如权利要求1所述的一种污水初步除杂净化设备，其特征在于：所述主动轴(22)的一端与小电机(23)连接，所述小电机(23)安装在收集箱(20)的箱体上。
3.如权利要求1所述的一种污水初步除杂净化设备，其特征在于：所述收集箱(20)上设有收集箱出水管(24)，所述收集箱出水管(24)位于收集箱(20)的底部。
4.如权利要求1所述的一种污水初步除杂净化设备，其特征在于：所述搅动箱(10)的底部设有搅动箱下板(16)，所述搅动箱下板(16)倾斜设置。
5.如权利要求1所述的一种污水初步除杂净化设备，其特征在于：所述除杂带(25)为完整的输送带，除杂带(25)的下部带体也设有除杂孔(250)，且下部带体的除杂孔(250)的尺寸比上部带体的除杂孔(250)小。
说明书
一种污水初步除杂净化设备
技术领域：
本实用新型涉及污水处理技术领域，具体而言，涉及一种污水初步除杂净化设备。
背景技术：
随着人们对环境的重视程度越来越高，政府对企业排放出来的污水的标准也越来越严格，对污水的处理技术的要求也越来越高。污水被处理的时候，首先要进过初步除杂净化处理，实用新型CN201120449627.7一种皮革生产中污水除杂装置中介绍，包括一固定槽，固定槽内设有过滤槽，过滤槽内设有除杂机构，过滤槽一端连接有污水进水管，固定槽底部一端设有出水口,除杂机构包括转轴、电机及连接于转轴上的刷体，转轴两端通过轴承座安装于固定槽的两端，电机通过皮带连接有减速器，减速器通过传动链条连接一转盘，转盘连接于转轴的一端,刷体至少设有一组，每组刷体至少包括两个刷头，刷头通过连杆固定连接于转轴上，刷头的底边与过滤槽相接触。但是利用刷体和刷头对污水的除杂效果并不明显，还会致使刷头堵塞，需要经常更换刷头。
发明内容：
本实用新型的目的就在于针对现有技术存在的不足之处而提供一种污水初步除杂净化设备，其具有自动化程度高，污水处理效果好 的特点。
针对上述缺点，本实用新型的具体解决方案如下：
一种污水初步除杂净化设备，包括搅动箱和收集箱，所述搅动箱位于收集箱的上方，所述搅动箱内部设有竖直的隔板，所述隔板开有隔板孔，搅动箱被划分为两个空间;搅动箱顶部还设有电机支架，所述电机支架上安装两个大电机，所述两个大电机分别位于搅动箱的两个空间内，大电机的输出端安装叶片;搅动箱的前端板上设有进水管，搅动箱的后端板上设有三个搅动箱出水管;所述收集箱呈开口状箱体，收集箱的两端分别设有主动轴和传动轴，所述主动轴和传动轴之间安装除杂带，所述除杂带上设有数个除杂孔，所述除杂带位于搅动箱出水管的下方。
按上述技术方案，将含有杂质的污水通过进水管进入搅动箱，两个大电机带动叶片搅动污水杂质混合物，使污水和杂质尽量分离，然后混合物通过搅动箱出水管流出，到达除杂带上，除杂带上设有除杂孔，杂质可通过除杂孔被阻隔下来，污水流入收集箱的箱体之中。
作为对本实用新型中主动轴传动方式的说明，所述主动轴的一端与小电机连接，所述小电机安装在收集箱的箱体上。小电机可带动主动轴转动，由于除杂带安装在主动轴上，故除杂带可被小电机带动运动，小电机的运动为周期性反转运动，即正转一圈反转一圈，如此除杂带也被带动周期性反转，形成类似簸箕式的运动，对由搅动箱出水管排出的污水进行杂质隔离。
作为对本实用新型中收集箱的说明，所述收集箱上设有收集箱出 水管，所述收集箱出水管位于收集箱的底部。经过除杂净化后的污水被收集在收集箱箱体之中，然后经过收集箱出水管排出。
作为对本实用新型中搅动箱的说明，所述搅动箱的底部设有搅动箱下板，所述搅动箱下板倾斜设置。搅动箱下板倾斜设置是为了利于污水的流动，在重力作用下经过搅动的污水杂质混合物可沿着搅动箱出水管流出，到达除杂带。
作为对本实用新型中除杂带的说明，所述除杂带为完整的输送带，除杂带的下部带体也设有除杂孔，且下部带体的除杂孔的尺寸比上部带体的除杂孔小。除杂带下部带体的除杂孔的尺寸比上部带体的除杂孔小，这样杂质可被二次过滤，体积较大的杂质被阻隔在上部的带体，体积较小的杂质被阻隔在下部的带体上。
