申请日2016.05.13
公开(公告)日2016.10.12
IPC分类号C02F9/14; C02F103/08
摘要

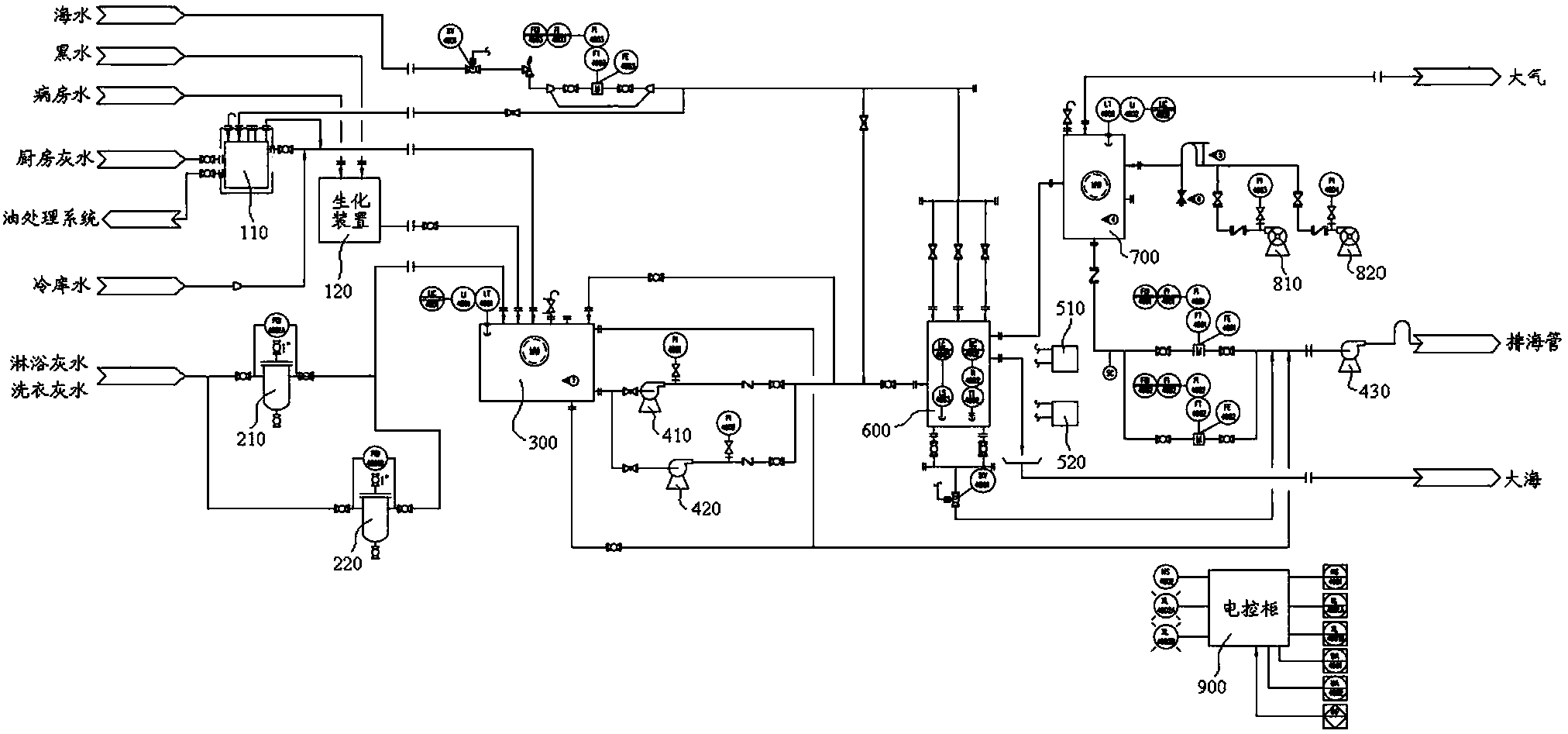

一种海洋污水处理设备，包括撇油器、生化装置、第一灰水滤器、缓冲罐、第一粉碎泵、电解催化氧化反应器及清水罐，所述撇油器连接厨房管道和油处理管道，并排出经油污分离处理的厨房灰水和油处理系统污水，所述生化装置连接洗手间管道和病房管道，并排出经生化处理的洗手间黑水和病房水，所述第一灰水滤器连接淋浴房管道，并排出经分离和过滤处理的淋浴房灰水，所述缓冲罐连接撇油器、生化装置及第一灰水滤器，并排出混有泥污调节剂的灰水，所述第一粉碎泵连接缓冲罐，并排出细微颗粒的灰水，所述电解催化氧化反应器连接第一粉碎泵，并排出经氧化还原处理的灰水，所述清水罐连接电解催化氧化反应器，并排出经消毒杀菌和除氯处理后的灰水。
权利要求书
1.一种海洋污水处理设备，包括撇油器、缓冲罐、第一粉碎泵及清水罐，其特征在于：所述海洋污水处理设备还包括生化装置、第一灰水滤器及电解催化氧化反应器，所述撇油器连接厨房管道和油处理管道，并排出经油污分离处理的厨房灰水和油处理系统污水，所述生化装置连接洗手间管道和病房管道，并排出经生化处理的洗手间黑水和病房水，所述第一灰水滤器连接淋浴房管道，并排出经分离和过滤处理的淋浴房灰水，所述缓冲罐连接所述撇油器、生化装置及第一灰水滤器，并排出混有泥污调节剂的灰水，所述第一粉碎泵连接所述缓冲罐，并排出细微颗粒的灰水，所述电解催化氧化反应器连接所述第一粉碎泵，并排出经氧化还原处理的灰水，所述清水罐连接所述电解催化氧化反应器，并排出经消毒杀菌和除氯处理后的灰水。
2.如权利要求1所述的海洋污水处理设备，其特征在于：所述海洋污水处理设备还包括第二灰水滤器、第二粉碎泵、第一电解电源、第二电解电源、第一鼓风机、第二鼓风机及电控柜，所述第二灰水滤器连接洗衣房管道，并排出经分离和过滤处理的洗衣房灰水，所述第二粉碎泵连接所述缓冲罐，并排出细微颗粒的灰水，所述第一电解电源和第二电解电源分别连接所述电解催化氧化反应器从而为所述电解催化氧化反应器供电，所述第一鼓风机和第二鼓风机连接所述清水罐，并对清水罐中的废气进行稀释处理，所述电控柜连接所述撇油器、生化装置、缓冲罐、电解催化氧化反应器及清水罐从而在远端进行控制。
3.如权利要求1所述的海洋污水处理设备，其特征在于：经氧化还原处理的灰水化学需氧量数值低于240毫克每升，经除氯处理的灰水中余氯含量低于0.5毫克每升。
4.如权利要求1所述的海洋污水处理设备，其特征在于：所述撇油器包括第一输入端、第二输入端及输出端，所述撇油器的第一输入端和第二输入端分别连接厨房管道和油处理管道以接收厨房灰水和油处理系统污水，所述撇油器将厨房灰水和油处理系统污水中的油污成分进行分离处理，所述撇油器的输出端排出经油污分离处理的厨房灰水和油处理系统污水，所述撇油器的输出端连接冷库水管道以接收冷库水。
5.如权利要求1所述的海洋污水处理设备，其特征在于：所述生化装置包括第一输入端、第二输入端及输出端，所述生化装置的第一输入端和第二输入端分别连接洗手间管道和病房管道以接收洗手间黑水和病房水，所述生化装置将洗手间黑水和病房水中的有毒物质和致病细菌进行生化处理，所述生化装置的输出端排出经生化处理的洗手间黑水和病房水。
6.如权利要求1所述的海洋污水处理设备，其特征在于：所述缓冲罐包括第一输入端、第二输入端、第三输入端及输出端，所述缓冲罐的第一输入端、第二输入端及第三输入端分别连接所述撇油器、生化装置及第一灰水滤器和第二灰水滤器的输出端以接收经油污分离处理的厨房灰水和油处理系统污水、经生化处理的洗手间黑水和病房水及经分离和过滤处理的淋浴房灰水和洗衣房灰水，所述缓冲罐内加有泥污调节剂，所述缓冲罐将其接收到经处理的灰水和泥污调节剂搅拌均匀以充分混合，所述缓冲罐的输出端排出混有泥污调节剂的灰水。
7.如权利要求2所述的海洋污水处理设备，其特征在于：所述第一粉碎泵和第二粉碎泵分别包括输入端和输出端，所述第一粉碎泵和第二粉碎泵的输入端分别连接所述缓冲罐的输出端以接收混有泥污调节剂的灰水，所述第一粉碎泵和第二粉碎泵将混有泥污调节剂的灰水进行粉碎处理，使得混有泥污调节剂的灰水由直径较大的颗粒粉碎至细微颗粒，所述第一粉碎泵和第二粉碎泵的输出端排出细微颗粒的灰水。
8.如权利要求1所述的海洋污水处理设备，其特征在于：所述电解催化氧化反应器包括第一输入端、第二输入端、第一输出端、第二输出端、第一电源端和第二电源端，所述电解催化氧化反应器的第一输入端连接所述第一粉碎泵和第二粉碎泵的输出端以接收细微颗粒的灰水，所述电解催化氧化反应器第二输入端连接海水管道以接收海水，所述电解催化氧化反应器内加有强氧化剂，如高锰酸钾或重铬酸钾，所述电解催化氧化反应器通过强氧化剂将细微颗粒的灰水中的有机物进行氧化还原处理，所述电解催化氧化反应器的第一输出端和第二输出端排出经氧化还原处理的灰水，所述电解催化氧化反应器的第一输出端将一部分经氧化还原处理的灰水直接排入大海，所述第一电解电源和第二电解电源分别连接所述电解催化氧化反应器的第一电源端和第二电源端从而为所述电解催化氧化反应器供电。
9.如权利要求8所述的海洋污水处理设备，其特征在于：所述厨房管道、油处理管道、冷库水管道、洗手间管道、病房管道、淋浴房管道、洗衣房管道及海水管道均为硬聚氯乙烯材质的排水管。
10.如权利要求1所述的海洋污水处理设备，其特征在于：所述清水罐包括输入端、输出端、入风口及出风口，所述清水罐的输入端连接所述电解催化氧化反应器的第二输出端以接收另一部分经氧化还原处理的灰水，所述清水罐内加有漂白粉和除氯剂，所述清水罐将其接收到另一部分经氧化还原处理的灰水进行消毒杀菌和除氯处理，所述清水罐的入风口连接所述第一鼓风机和第二鼓风机，所述第一鼓风机和第二鼓风机产生的强气流对所述电解催化氧化反应器在氧化还原处理过程中产生的废气进行稀释处理，所述清水罐的出风口排出经稀释处理后的气体至原生化出气管并进入大气，所述清水罐的输出端将经消毒杀菌和除氯处理后的灰水经由原排海泵排出至排海管并进入大海。
说明书
海洋污水处理设备
技术领域
本实用新型涉及一种海洋污水处理设备。
背景技术
目前，随着全球海洋石油开发进程的不断扩大，海上平台生活污水对海洋环境的污染越来越受到重视。海洋平台作为海上钻井采油等工作的设施，长期坐落在海域中，平台上的工作人员日常产生的生活污水，若处理不佳必然会引起周边海洋环境的变化。平台生活污水通常由食堂废水、洗澡废水、洗衣废水及卫生间废水组成，盐含量较高，同时含有大量消毒剂、油污及难降解的表面活性剂，经常规的生化处理后，不能达到国家新的环保排放标准要求，因此须对其进行深度处理。
实用新型内容
鉴于以上，有必要提供一种海洋污水处理设备，可对海上平台生活污水中所含的各种有害物质进行处理。
一种海洋污水处理设备，包括撇油器、生化装置、第一灰水滤器、缓冲罐、第一粉碎泵、电解催化氧化反应器及清水罐，所述撇油器连接厨房管道和油处理管道，并排出经油污分离处理的厨房灰水和油处理系统污水，所述生化装置连接洗手间管道和病房管道，并排出经生化处理的洗手间黑水和病房水，所述第一灰水滤器连接淋浴房管道，并排出经分离和过滤处理的淋浴房灰水，所述缓冲罐连接所述撇油器、生化装置及第一灰水滤器，并排出混有泥污调节剂的灰水，所述第一粉碎泵连接所述缓冲罐，并排出细微颗粒的灰水，所述电解催化氧化反应器连接所述第一粉碎泵，并排出经氧化还原处理的灰水，所述清水罐连接所述电解催化氧化反应器，并排出经消毒杀菌和除氯处理后的灰水。
优选地，所述海洋污水处理设备还包括第二灰水滤器、第二粉碎泵、第一电解电源、第二电解电源、第一鼓风机、第二鼓风机及电控柜，所述第二灰水滤器连接洗衣房管道，并排出经分离和过滤处理的洗衣房灰水，所述第二粉碎泵连接所述缓冲罐，并排出细微颗粒的灰水，所述第一电解电源和第二电解电源分别连接所述电解催化氧化反应器从而为所述电解催化氧化反应器供电，所述第一鼓风机和第二鼓风机连接所述清水罐，并对清水罐中的废气进行稀释处理，所述电控柜连接所述撇油器、生化装置、缓冲罐、电解催化氧化反应器及清水罐从而在远端进行控制。
优选地，经氧化还原处理的灰水化学需氧量数值低于240毫克每升，经除氯处理的灰水中余氯含量低于0.5毫克每升。
优选地，所述撇油器包括第一输入端、第二输入端及输出端，所述撇油器的第一输入端和第二输入端分别连接厨房管道和油处理管道以接收厨房灰水和油处理系统污水，所述撇油器将厨房灰水和油处理系统污水中的油污成分进行分离处理，所述撇油器的输出端排出经油污分离处理的厨房灰水和油处理系统污水，所述撇油器的输出端连接冷库水管道以接收冷库水。
优选地，所述生化装置包括第一输入端、第二输入端及输出端，所述生化装置的第一输入端和第二输入端分别连接洗手间管道和病房管道以接收洗手间黑水和病房水，所述生化装置将洗手间黑水和病房水中的有毒物质和致病细菌进行生化处理，所述生化装置的输出端排出经生化处理的洗手间黑水和病房水。
优选地，所述缓冲罐包括第一输入端、第二输入端、第三输入端及输出端，所述缓冲罐的第一输入端、第二输入端及第三输入端分别连接所述撇油器、生化装置及第一灰水滤器和第二灰水滤器的输出端以接收经油污分离处理的厨房灰水和油处理系统污水、经生化处理的洗手间黑水和病房水及经分离和过滤处理的淋浴房灰水和洗衣房灰水，所述缓冲罐内加有泥污调节剂，所述缓冲罐将其接收到经处理的灰水和泥污调节剂搅拌均匀以充分混合，所述缓冲罐的输出端排出混有泥污调节剂的灰水。
优选地，所述第一粉碎泵和第二粉碎泵分别包括输入端和输出端，所述第一粉碎泵和第二粉碎泵的输入端分别连接所述缓冲罐的输出端以接收混有泥污调节剂的灰水，所述第一粉碎泵和第二粉碎泵将混有泥污调节剂的灰水进行粉碎处理，使得混有泥污调节剂的灰水由直径较大的颗粒粉碎至细微颗粒，所述第一粉碎泵和第二粉碎泵的输出端排出细微颗粒的灰水。
优选地，所述电解催化氧化反应器包括第一输入端、第二输入端、第一输出端、第二输出端、第一电源端和第二电源端，所述电解催化氧化反应器的第一输入端连接所述第一粉碎泵和第二粉碎泵的输出端以接收细微颗粒的灰水，所述电解催化氧化反应器第二输入端连接海水管道以接收海水，所述电解催化氧化反应器内加有强氧化剂，如高锰酸钾或重铬酸钾，所述电解催化氧化反应器通过强氧化剂将细微颗粒的灰水中的有机物进行氧化还原处理，所述电解催化氧化反应器的第一输出端和第二输出端排出经氧化还原处理的灰水，所述电解催化氧化反应器的第一输出端将一部分经氧化还原处理的灰水直接排入大海，所述第一电解电源和第二电解电源分别连接所述电解催化氧化反应器的第一电源端和第二电源端从而为所述电解催化氧化反应器供电。
优选地，所述厨房管道、油处理管道、冷库水管道、洗手间管道、病房管道、淋浴房管道、洗衣房管道及海水管道均为硬聚氯乙烯材质的排水管。
优选地，所述清水罐包括输入端、输出端、入风口及出风口，所述清水罐的输入端连接所述电解催化氧化反应器的第二输出端以接收另一部分经氧化还原处理的灰水，所述清水罐内加有漂白粉和除氯剂，所述清水罐将其接收到另一部分经氧化还原处理的灰水进行消毒杀菌和除氯处理，所述清水罐的入风口连接所述第一鼓风机和第二鼓风机，所述第一鼓风机和第二鼓风机产生的强气流对所述电解催化氧化反应器在氧化还原处理过程中产生的废气进行稀释处理，所述清水罐的出风口排出经稀释处理后的气体至原生化出气管并进入大气，所述清水罐的输出端将经消毒杀菌和除氯处理后的灰水经由原排海泵排出至排海管并进入大海。
相较于现有技术，本实用新型海洋污水处理设备通过所述缓冲罐连接撇油器、生化装置及第一灰水滤器，并排出混有泥污调节剂的灰水，所述第一粉碎泵连接缓冲罐，并排出细微颗粒的灰水，所述电解催化氧化反应器连接第一粉碎泵，并排出经氧化还原处理的灰水，所述清水罐连接电解催化氧化反应器，并排出经消毒杀菌和除氯处理后的灰水，可对海上平台生活污水中所含的各种有害物质进行处理。
