申请日2016.05.13
公开(公告)日2016.10.12
IPC分类号C02F9/14
摘要
本实用新型属于废水处理技术领域，涉及移动式医疗废水处理装置，第一箱体内设置有用格栅拦截废水中悬浮固体的格栅池和与格栅池连通的装有活性污泥的O池，第一箱体上设置有与格栅池连通的进水管，第二箱体内设置有安装有膜‑生物反应器的MBR池和安装有紫外光消毒的消毒池，MBR池内的上部与消毒池的上部连通的导管上设置有自吸泵，消毒池的上部连通有出水管，O池与MBR池的下部通过导管连通，O池与MBR池的底部均通过曝气导管连通有一个以上的曝气头，曝气导管上连通有气泵，优点是：可以临时性的移动到有关位置实施医疗废水处理，适用性强，占用场地少，处理能力为10吨/日，消毒效果好，安全卫生环保，适用于移动式医疗废水处理。
权利要求书

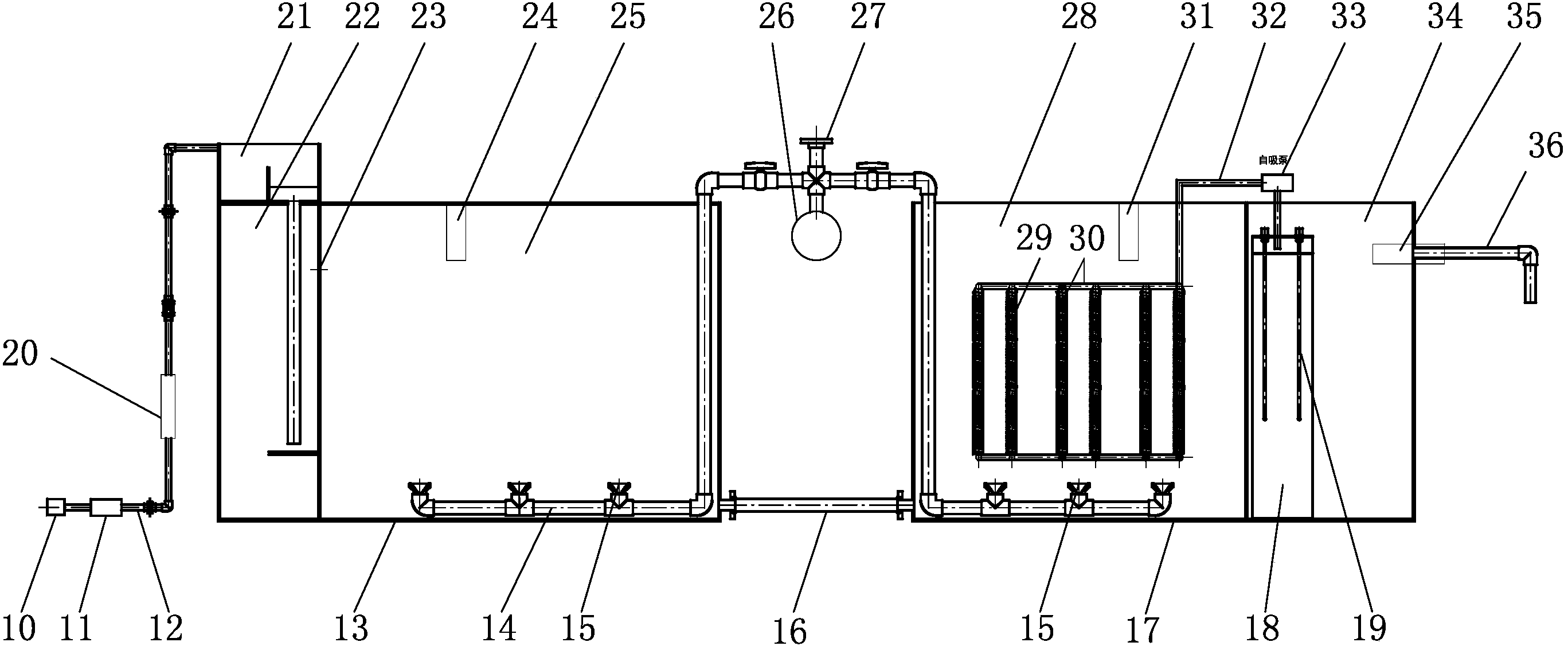

1.移动式医疗废水处理装置，其特征在于：第一箱体内设置有用格栅拦截废水中悬浮固体的格栅池和与格栅池连通的装有活性污泥的O池，第一箱体上设置有与格栅池连通的进水管，第二箱体内设置有安装有膜-生物反应器的MBR池和用紫外光灯管消毒的消毒池，MBR池内的上部与消毒池的上部连通的导管上设置有自吸泵，消毒池的上部连通有出水管，O池与MBR池的下部通过导管连通，O池与MBR池的底部均通过曝气导管连通有一个以上的曝气头，曝气导管上连通有气泵。
2.根据权利要求1所述的移动式医疗废水处理装置，其特征在于：所述的进水管的外端部安装有过滤器，过滤器与格栅池之间的进水管上依次安装有水泵和液位计，进水管的出水口与第一箱体上部的水箱连通，水箱与格栅池连通。
3.根据权利要求1所述的移动式医疗废水处理装置，其特征在于：所述的曝气导管上连通有放空阀。
4.根据权利要求1所述的移动式医疗废水处理装置，其特征在于：所述的曝气导管在O池与MBR池的下部分别通过三通或四通连通有四个以上的曝气头。
5.根据权利要求4所述的移动式医疗废水处理装置，其特征在于：所述的曝气头包括O池内的曝气头和MBR池内的曝气头，O池内的曝气头位于O池内下部的同一水平面内，MBR池内的曝气头位于O池内下部的同一水平面内。
6.根据权利要求1所述的移动式医疗废水处理装置，其特征在于：所述的气泵设置在第一箱体和第二箱体的外侧并通过曝气导管分别与第一箱体和第二箱体连通。
7.根据权利要求1所述的移动式医疗废水处理装置，其特征在于：所述的消毒池内设置有消毒箱，所述的消毒箱为在筒体的上端设置有盖板，盖板下侧的筒体内腔上部设置有分散板，一个以上的紫外光灯管的上端固定在盖板上、下端穿过分散板上的导向孔伸至筒体内腔的下部，分散板上散布有通水孔，连通自吸泵出液口的导管出水口端伸入消毒箱内的盖板与分散板之间。
8.根据权利要求1所述的移动式医疗废水处理装置，其特征在于：所述的O池、MBR池和消毒池内均设置有液位开关。
9.根据权利要求1-7任一项所述的移动式医疗废水处理装置，其特征在于：所述的膜-生物反应器包括支架及包覆在支架外表面上的MBR膜，连通自吸泵进液口的导管进水口端位于MBR池内的MBR膜内腔内。
说明书
移动式医疗废水处理装置
技术领域
本实用新型属于废水处理技术领域，特指一种移动式医疗废水处理装置。
背景技术
目前，医院在治疗患者的过程中使用的水，大都通过下水道直接排入地下，有些含有化学成分的厚度物质也随其排入地下，给未来人们的生活质量带来隐患，即便是有些医院有消毒效果差一些对医疗废水处理装置，但也是固定不动的，不方便移动使用。
发明内容
本实用新型的目的是提供一种移动式医疗废水处理装置。
本实用新型的目的是这样实现的：
移动式医疗废水处理装置的工作原理：将格栅工艺、好氧工艺、MBR膜工艺、紫外线消毒工艺组合起来。先由格栅池格除大部分悬浮固体;然后在O池由活性污泥降解大部分有机物;再在MBF池高浓度生物膜中进行生物降解，并滤出清水;最后在消毒池中由紫外线消毒器对处理后清外进行消毒。
移动式医疗废水处理装置，第一箱体内设置有用格栅拦截废水中悬浮固体的格栅池和与格栅池连通的装有活性污泥的O池，第一箱体上设置有与格栅池连通的进水管，第二箱体内设置有安装有膜-生物反应器的MBR池和安装有紫外光消毒的消毒池，MBR池内的上部与消毒池的上部连通的导管上设置有自吸泵，消毒池的上部连通有出水管，O池与MBR池的下部通过导管连通，O池与MBR池的底部均通过曝气导管连通有一个以上的曝气头，曝气导管上连通有气泵。
上述的进水管的外端部安装有过滤器，过滤器与格栅池之间的进水管上依次安装有水泵和液位计，进水管的出水口与第一箱体上部的水箱连通，水箱与格栅池连通。
上述的曝气导管上连通有放空阀。
上述的曝气导管在O池与MBR池的下部分别通过三通或四通连通有四个以上的曝气头。
上述的曝气头包括O池内的曝气头和MBR池内的曝气头，O池内的曝气头位于O池内下部的同一水平面内，MBR池内的曝气头位于O池内下部的同一水平面内。
上述的气泵设置在第一箱体和第二箱体的外侧并通过曝气导管分别与第一箱体和第二箱体连通。
上述的消毒池内设置有消毒箱，所述的消毒箱为在筒体的上端设置有盖板，盖板下侧的筒体内腔上部设置有分散板，一个以上的紫外光灯管的上端固定在盖板上、下端穿过分散板上的导向孔伸至筒体内腔的下部，分散板上散布有通水孔，连通自吸泵出液口的导管出水口端伸入消毒箱内的盖板与分散板之间。
上述的O池、MBR池和消毒池内均设置有液位开关。
上述的膜-生物反应器包括支架及包覆在支架外表面上的MBR膜，连通自吸泵进液口的导管进水口端位于MBR池内的MBR膜内腔内。
本实用新型相比现有技术突出且有益的技术效果是：
1、本实用新型的OMBR池(O池+MBR池)处理的优点是：全面优于国家现行标准，取消二沉池，且占地空间少，剩余活性污泥产量小，理论上可以实现零污泥排放，设备较少，流程简单，易于实现全自动控制，运行稳定可靠，操作人员仅需经过简单培训，无需专业人品看管。
2、本实用新型采用紫外线(光)消毒的优点是：杀菌效应快。
3、本实用新型将格栅池、O池、MBR池和消毒池集中安装在两个箱体内，增加相关配件形成一套移动式医疗废水处理装置，可以临时性的移动到有关位置实施医疗废水处理，适用性强，占用场地少，处理能力为10吨/日，消毒效果好，安全卫生环保，适用于移动式医疗废水处理。
