申请日2016.05.27
公开(公告)日2016.10.12
IPC分类号C02F9/08
摘要

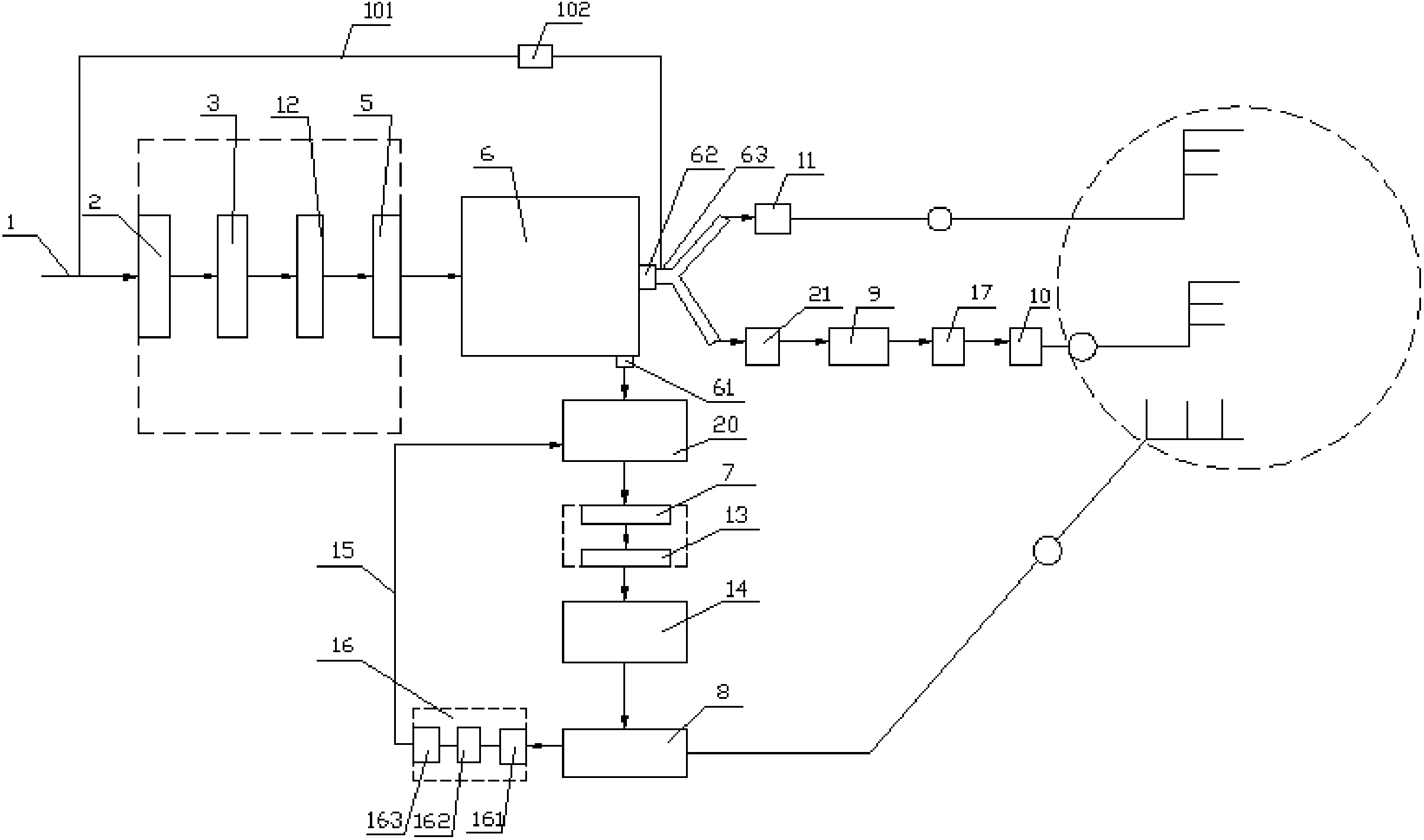

本实用新型公开了一种废水转换生活用水系统，市政水管内的原水经初步过滤后进入RO反渗透过滤器，RO反渗透过滤器过滤产生的污水一部分不经过过滤进入第二污水终端供水装置，这部分污水可以供用户冲厕所、拖地使用，RO反渗透过滤器过滤产生的污水一部分经过污水处理装置简单过滤进入第一污水终端供水装置，这部分污水可以供用户洗衣服、洗菜使用，RO反渗透过滤器过滤产生的净水经过净水处理装置过滤后进入净水终端供水装置，这部分水可以供用户饮用，这种结构的净水系统不会造成污水浪费，提高废水的利用率，达到环保节水的效果。
摘要附图
权利要求书
1.一种废水转换生活用水系统，包括与市政水管(1)连接的颗粒过滤器(2)，所述颗粒过滤器(2)的出水口连接有絮凝中和池(3)，所述絮凝中和池(3)的上部安装有药槽(4)，所述絮凝中和池(3)的出水口连接有阻垢器(12)，所述阻垢器(12)的出水口连接有精密过滤器(5)，所述精密过滤器(5)的出水口连接有RO反渗透过滤器(6)，所述RO反渗透过滤器(6)上设有净水出水口(61)和污水出水口(62)，所述净水出水口(61)连接有净水水箱(20)，净水水箱(20)的出水口连接有净水紫外线杀菌器(7)，所述紫外线杀菌器(7)的出水口处连接有净水处理装置，净水处理装置通过水管网连接有净水终端供水装置(8)，所述污水出水口(62)通过污水出水管(63)连接有污水水箱(21)，污水水箱(21)的出水口连接有污水紫外线杀菌器(9)，污水紫外线杀菌器(9)的出水口处连接有污水处理装置，污水处理装置通过水管网连接有第一污水终端供水装置(10)，所述污水出水管(63)为三通管，污水出水管(63)上还通过水管网连接有第二污水终端供水装置(11)。
2.根据权利要求1所述的废水转换生活用水系统，其特征是：所述药槽(4)安装在絮凝中和池(3)上部的侧壁之间，所述药槽(4)的底部设有滤水孔(411)，所述絮凝中和池(3)的出水口设置在絮凝中和池(3)上部的侧壁上，絮凝中和池(3)的出水口位于药槽(4)下部，所述絮凝中和池(3)的进水口设置在絮凝中和池(3)上部的侧壁上，絮凝中和池(3)的进水口位于药槽(4)上部，所述絮凝中和池(3)的进水口位于药槽(4)的正上方。
3.根据权利要求2所述的废水转换生活用水系统，其特征是：所述净水处理装置包括与净水紫外线杀菌器(7)出水口连接的净水杂质异味处理器(13)，所述净水杂质异味处理器(13)的出水口连接有水质矿化装置(14)，水质矿化装置(14)通过水管网连接有净水终端供水装置(8)。
4.根据权利要求3所述的废水转换生活用水系统，其特征是：所述净水终端供水装置(8)上还连接有回水管路(15)，回水管路(15)上装有回水再处理装置(16)，回水管路(15)的出水端连接在净水水箱(20)联通。
5.根据权利要求4所述的废水转换生活用水系统，其特征是：所述回水再处理装置(16)包括通过管路依次串接的杂质异味处理器(161)、回水过滤器(162)以及回水紫外线杀菌器(163)。
6.根据权利要求5所述的废水转换生活用水系统，其特征是：所述污水处理装置为与污水紫外线杀菌器(9)出水口连接的污水杂质异味处理器(17)。
7.根据权利要求3所述的废水转换生活用水系统，其特征是：所述水质矿化装置(14)包括外箱体(41)，外箱体(41)一侧上部装有与净水水箱(20)的出水管连接的进水管、另一侧下部设有出水管，外箱体(41)内腔的中下部装有间隔板(42)，间隔板(42)上密布有透水孔，间隔板(42)的上方的空腔内装有矿化球(43)，外箱体(41)的顶部设有用于填装和更换矿化球(43)的填料口(45)，外箱体(41)上位于进水管和出水管的内连接端处装有阻隔网(44)。
8.根据权利要求1所述的废水转换生活用水系统，其特征是：所述市政水管(1)与污水出水管(63)之间连接有供水管(101)，所述供水管(101)上安装有电磁阀(102)。
说明书
废水转换生活用水系统
技术领域
本实用新型涉及一种废水转换生活用水系统。
背景技术
家庭用水源于市政自来水管网，市政自来水管网供应的水称为饮用水，名称为管道直饮水供水系统，授权公告号为CN203284834U的中国专利公开了一种将市政水管内的水进行多步骤过滤后产生饮用水的系统，但是该系统会造成大量的废水浪费，如RO反渗透过滤器每生产一升净水一般要排掉三倍以上的废水，目前产生的这部分废水一般都是通过排水沟排出，由于原水中绝大多数的细菌杂质、有机物、重金属、细菌、及其它有害物质等都在RO反渗透过滤器生产的废水里，因此这些废水也不能直接用来洗衣服、洗菜，这样就会造成严重的资源浪费。
实用新型内容
本实用新型要解决的技术问题是针对上述缺陷，提供一种废水转换生活用水系统.，该废水转换生活用水系统可以提高废水利用率，达到节水环保的效果。
为了解决上述技术问题，本实用新型包括与市政水管连接的颗粒过滤器，所述颗粒过滤器的出水口连接有絮凝中和池，所述絮凝中和池的上部安装有药槽，所述絮凝中和池的出水口连接有阻垢器，所述阻垢器的出水口连接有精密过滤器，所述精密过滤器的出水口连接有RO反渗透过滤器，所述RO反渗透过滤器上设有净水出水口和污水出水口，所述净水出水口连接有净水水箱，净水水箱的出水口连接有净水紫外线杀菌器，所述紫外线杀菌器的出水口处连接有净水处理装置，净水处理装置通过水管网连接有净水终端供水装置，所述污水出水口通过污水出水管连接有污水水箱，污水水箱的出水口连接有污水紫外线杀菌器，污水紫外线杀菌器的出水口处连接有污水处理装置，污水处理装置通过水管网连接有第一污水终端供水装置，所述污水出水管为三通管，污水出水管上还通过水管网连接有第二污水终端供水装置。
所述药槽安装在絮凝中和池上部的侧壁之间，所述药槽的底部设有滤水孔，所述絮凝中和池的出水口设置在絮凝中和池上部的侧壁上，絮凝中和池的出水口位于药槽下部，所述絮凝中和池的进水口设置在絮凝中和池上部的侧壁上，絮凝中和池的进水口位于药槽上部，所述絮凝中和池的进水口位于药槽的正上方。
所述净水处理装置包括与净水紫外线杀菌器出水口连接的净水杂质异味处理器，所述净水杂质异味处理器的出水口连接有水质矿化装置，水质矿化装置通过水管网连接有净水终端供水装置。
所述净水终端供水装置上还连接有回水管路，回水管路上装有回水再处理装置，回水管路的出水端连接在净水水箱联通。
所述回水再处理装置包括通过管路依次串接的杂质异味处理器、回水过滤器以及回水紫外线杀菌器。
所述污水处理装置为与污水紫外线杀菌器出水口连接的污水杂质异味处理器。
所述水质矿化装置包括外箱体，外箱体一侧上部装有与净水水箱的出水管连接的进水管、另一侧下部设有出水管，外箱体内腔的中下部装有间隔板，间隔板上密布有透水孔，间隔板的上方的空腔内装有矿化球，外箱体的顶部设有用于填装和更换矿化球的填料口，外箱体上位于进水管和出水管的内连接端处装有阻隔网。
所述市政水管与污水出水管之间连接有供水管，所述供水管上安装有电磁阀。
采用上述方案后的优点效果是：市政水管内的原水经初步过滤后进入RO反渗透过滤器，RO反渗透过滤器过滤产生的污水一部分不经过过滤进入第二污水终端供水装置，这部分污水可以供用户冲厕所、拖地使用，RO反渗透过滤器过滤产生的污水一部分经过污水处理装置简单过滤进入第一污水终端供水装置，这部分污水可以供用户洗衣服、洗菜使用，RO反渗透过滤器过滤产生的净水经过净水处理装置过滤后进入净水终端供水装置，这部分水可以供用户饮用，这种结构的净水系统不会造成污水浪费，提高废水的利用率，达到环保节水的效果。
综上所述，本实用新型结构简单，可以提高废水利用率，达到节水环保的效果。
