申请日2016.04.29
公开(公告)日2016.09.07
IPC分类号E03F5/22; E03F9/00; E03F5/14
摘要
一种带自洁功能的污水提升器。主要解决现有物水提升器中过滤管容易堵塞的问题。其特征在于：所述反冲洗管道上还连接有喷淋管道，所述喷淋管道的端部连接有喷淋器，所述喷淋器的喷淋口朝向过滤管。其优点在于在排污泵反冲洗时，反冲洗管道中的一部分水会流入喷淋管道，并通过喷淋器对着过滤管进行喷淋清洗，从而实现过滤管的自洁功能，确保不会出现堵塞现象，不仅结构简单，而且效果好。
权利要求书

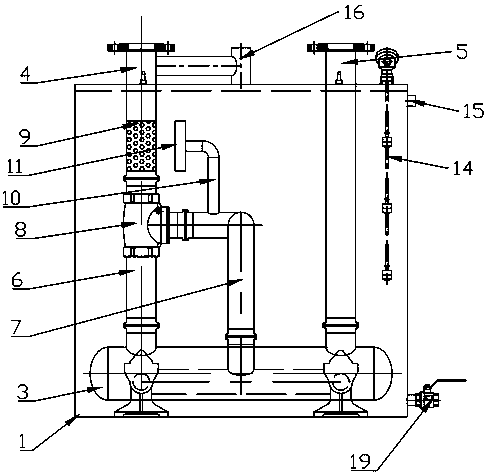

1.一种带自洁功能的污水提升器，包括集水箱(1)、排污泵(2)、残渣储存器(3)、进水管道(4)、排水管道(5)、连接管道(6)、反冲洗管道(7)、三通止回阀(8)、管壁设有蜂窝状过滤孔的过滤管(9);
所述进水管道(4)上端连接污水源，下端连接过滤管(9)，过滤管(9)连接三通止回阀(8)的上端接口;
所述连接管道(6)上端连接三通止回阀(8)的下端接口，下端连接残渣储存器(3);
所述反冲洗管道(7)一端连接三通止回阀(8)的侧边接口，另一端连接排污泵;
所述排水管道(5)一端连接残渣储存器(3)，另一端伸出集水箱(1)外;
其特征在于：所述反冲洗管道(7)上还连接有喷淋管道(10)，所述喷淋管道(10)的端部连接有喷淋器(11)，所述喷淋器(11)的喷淋口朝向过滤管(9)。
2.根据权利要求1所述的带自洁功能的污水提升器，其特征在于：还设有自动耦合器(12)，所述自动耦合器(12)分别与排污泵(2)和反冲洗管道(7)连接。
3.根据权利要求2所述的带自洁功能的污水提升器，其特征在于：所述自动耦合器(12)与反冲洗管道(7)之间设有止回阀(13)。
4.根据权利要求1所述的带自洁功能的污水提升器，其特征在于：所述排污泵(2)设有2个。
5.根据权利要求1所述的带自洁功能的污水提升器，其特征在于：所述集水箱(1)内还设有液位控制器(14)。
6.根据权利要求1所述的带自洁功能的污水提升器，其特征在于：所述集水箱(1)靠近上方的位置设有溢流口(15)。
7.根据权利要求1所述的带自洁功能的污水提升器，其特征在于：所述集水箱(1)外的进水管道(4)上还设有缓流排气口(16)。
8.根据权利要求1所述的带自洁功能的污水提升器，其特征在于：所述集水箱(1)顶部还设有密封盖(17)，所述密封盖(17)上设有拉手(18)。
9.根据权利要求1所述的带自洁功能的污水提升器，其特征在于：所述集水箱(1)底部还设有排污阀(19)。
说明书
带自洁功能的污水提升器
技术领域
本实用新型涉及一种污水提升器,具体涉及一种带自洁功能的污水提升器。
背景技术
污水提升器是将排污泵、集水箱、控制装置以及相关管件阀门组成的一套系统，用于提升和输送低于下水道市政管网的废污水，有效解决或避免传统集水坑存在的问题。
污水提升器工作原理是废污水通过入口流入，经过滤网实现渣水分离，残渣进入残渣储存器，水则流入集水箱，当水位达到指定位置时，启动排污泵进行冲洗，将水及残渣从出口排出，实现污水提升。
但是但是物水提升器中的滤网经长时间过滤后，其残渣容易堵住滤网，从而导致阻塞。
实用新型内容
为了克服背景技术的不足，本实用新型提供一种带自洁功能的污水提升器，解决现有物水提升器中过滤管容易堵塞的问题。
本实用新型所采用的技术方案：一种带自洁功能的污水提升器，包括集水箱、排污泵、残渣储存器、进水管道、排水管道、连接管道、反冲洗管道、三通止回阀、管壁设有蜂窝状过滤孔的过滤管;所述进水管道上端连接污水源，下端连接过滤管，过滤管连接三通止回阀的上端接口;所述连接管道上端连接三通止回阀的下端接口，下端连接残渣储存器;所述反冲洗管道一端连接三通止回阀的侧边接口，另一端连接排污泵;所述排水管道一端连接残渣储存器，另一端伸出集水箱外;所述反冲洗管道上还连接有喷淋管道，所述喷淋管道的端部连接有喷淋器，所述喷淋器的喷淋口朝向过滤管。
还设有自动耦合器，所述自动耦合器分别与排污泵和反冲洗管道连接。
所述自动耦合器与反冲洗管道之间设有止回阀。
所述排污泵设有2个。
所述集水箱内还设有液位控制器。
所述集水箱靠近上方的位置设有溢流口。
所述集水箱外的进水管道上还设有缓流排气口。
所述集水箱顶部还设有密封盖，所述密封盖上设有拉手。
所述集水箱底部还设有排污阀。
本实用新型的有益效果是：采用以上方案，在排污泵反冲洗时，反冲洗管道中的一部分水会流入喷淋管道，并通过喷淋器对着过滤管进行喷淋清洗，从而实现过滤管的自洁功能，确保不会出现堵塞现象，不仅结构简单，而且效果好。
