申请日2016.04.29
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要
本实用新型属于环保设备领域，具体涉及一种一体化生活废水处理装置，包括壳体，壳体内设有废水预处理仓、过滤吸附仓和生物酶催化仓，各部分之间均通过水路管道连接;废水预处理仓的内部设有集杂室和出水室，集杂室和出水室的上方设有一旋转轴，旋转轴的外侧均布有多个过滤板，废水预处理仓上还设有进水口;过滤吸附仓内设有沙砾层和活性炭吸附层;生物酶催化仓的顶部设有生物酶加注器，生物酶催化仓的下端还设有出水口;废水预处理仓与过滤吸附仓之间设有第一过滤器和第二过滤器。本实用新型所述的一体化生活废水处理装置，结构布局合理，占地面积较小;无化学药剂添加，不会带来二次污染;并可有效防止过滤网堵塞，降低过滤网清洗维护频率。
权利要求书

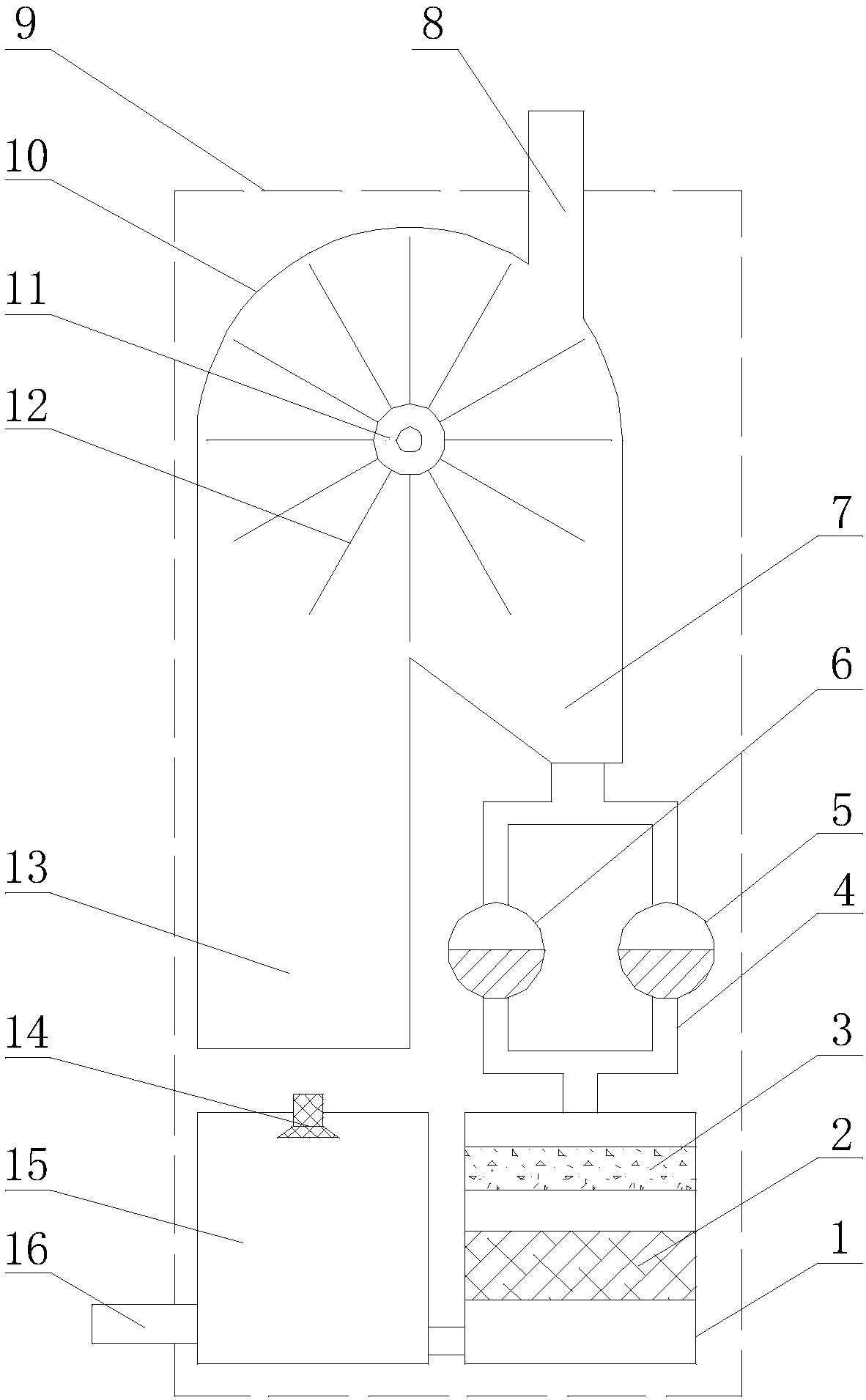

1.一种一体化生活废水处理装置，包括壳体(9)，其特征在于：壳体(9)内设有废水预处理仓(10)、过滤吸附仓(1)和生物酶催化仓(15)，各部分之间通过水路管道连接;所述的废水预处理仓(10)的内部设有集杂室(13)和出水室(7)，集杂室(13)和出水室(7)的上方设有一旋转轴(11)，旋转轴(11)的外侧均布有多个过滤板(12)，废水预处理仓(10)上还设有与过滤板(12)相对应的进水口(8);所述的过滤吸附仓(1)内设有沙砾层(3)和活性炭吸附层(2);所述的生物酶催化仓(15)的顶部设有生物酶加注器(14)，生物酶催化仓(15)的下端还设有出水口(16);所述的废水预处理仓(10)与过滤吸附仓(1)之间的水路管道上设有两支路水管(4)，两支路水管(4)上分别设有第一过滤器(5)和第二过滤器(6)。
2.根据权利要求1所述的一体化生活废水处理装置，其特征在于：所述的过滤板(12)的个数为12个。
说明书
一体化生活废水处理装置
技术领域
本实用新型涉及一种一体化生活废水处理装置，属于环保设备领域。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水。人们每天持续产生的富含有机物的生活废水如果任其自由排放，必然会对人类生存的自然环境产生不可估量的恶劣影响，这些污染物将对空气、土壤和水源造成污染，危害人们的生存条件，且浪费了宝贵的水资源。传统的废水处理装置工艺较长，动土较多，所以往往占地面积大，安装和维护非常麻烦，在废水处理工艺中杀菌处理需要添加化学药剂，并且其中的过滤器一般设置为一个，只有一个过滤通路，这样在使用一段时间后，过滤网容易引起堵塞而无法进行正常过滤，影响对生活废水的处理;并且，生活废水中经常会混有菜叶、果皮、泥土等，容易堵塞过滤器中的过滤网，使过滤网清洗维护频率过快，费时费力。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种占地面积小、无需添加化学药剂，并可有效防止过滤网堵塞的一体化生活废水处理装置。
本实用新型所述的一体化生活废水处理装置，包括壳体，壳体内设有废水预处理仓、过滤吸附仓和生物酶催化仓，各部分之间均通过水路管道连接;所述的废水预处理仓的内部设有集杂室和出水室，集杂室和出水室的上方设有一旋转轴，旋转轴的外侧均布有多个过滤板，废水预处理仓上还设有与过滤板相对应的进水口;所述的过滤吸附仓内设有沙砾层和活性炭吸附层;所述的生物酶催化仓的顶部设有生物酶加注器，生物酶催化仓的下端还设有出水口;所述的废水预处理仓与过滤吸附仓之间的水路管道上设有两支路水管，两支路水管上分别设有第一过滤器和第二过滤器。
所述的过滤板的个数为12个。
工作原理及过程：
使用时，生活废水通过进水口进入废水预处理仓，旋转轴逆时针旋转带动过滤板转动，大颗粒的菜叶、果皮、泥土等固体杂物跟随过滤板转动，并掉进集杂室，混有小颗粒杂质的生活废水通过过滤板进入出水室，然后生活废水通过第一过滤器或第二过滤器的过滤作用后进入过滤吸附仓，第一过滤器和第二过滤器可一个工作，另一个维护，配合使用，进入过滤吸附仓内的废水通过沙砾层的过滤和活性炭吸附层的吸附作用后继续进入生物酶催化仓，在生物酶加注器的作用下得到洁净的清水，最后经出水口排出。
本实用新型与现有技术相比所具有的有益效果是：
本实用新型所述的一体化生活废水处理装置，结构布局合理，占地面积较小;无化学药剂添加，不会带来二次污染;设有废水预处理仓，可有效防止过滤网堵塞，降低过滤网清洗维护频率，并且设有两个过滤器，可防止过滤网清洗维护时对废水处理的影响。
