申请日2016.04.29
公开(公告)日2016.08.31
IPC分类号C02F9/14; C02F101/16
摘要
本实用新型属于环保设备领域，具体涉及一种生活废水多重净化处理设备，包括废水预处理仓，废水预处理仓上设有进水口，废水预处理仓内部具有除杂室、收杂室和接水槽，接水槽通过水路管道依次连接厌氧池、缺氧池、好氧池、沙砾过滤仓、活性炭吸附仓和消毒池，接水槽和厌氧池之间设有第一控制阀、第一过滤器和第二控制阀、第二过滤器，厌氧池、缺氧池和好氧池内均设有生物填料层，好氧池和沙砾过滤仓之间设有抽水泵。本实用新型所述的生活废水多重净化处理设备，结构布局合理，占地面积较小;进行多层净化，净化效果较好;可有效防止过滤网堵塞，降低过滤网清洗维护频率，并且设有两个过滤器，可防止过滤网清洗维护时对废水处理的影响。
权利要求书

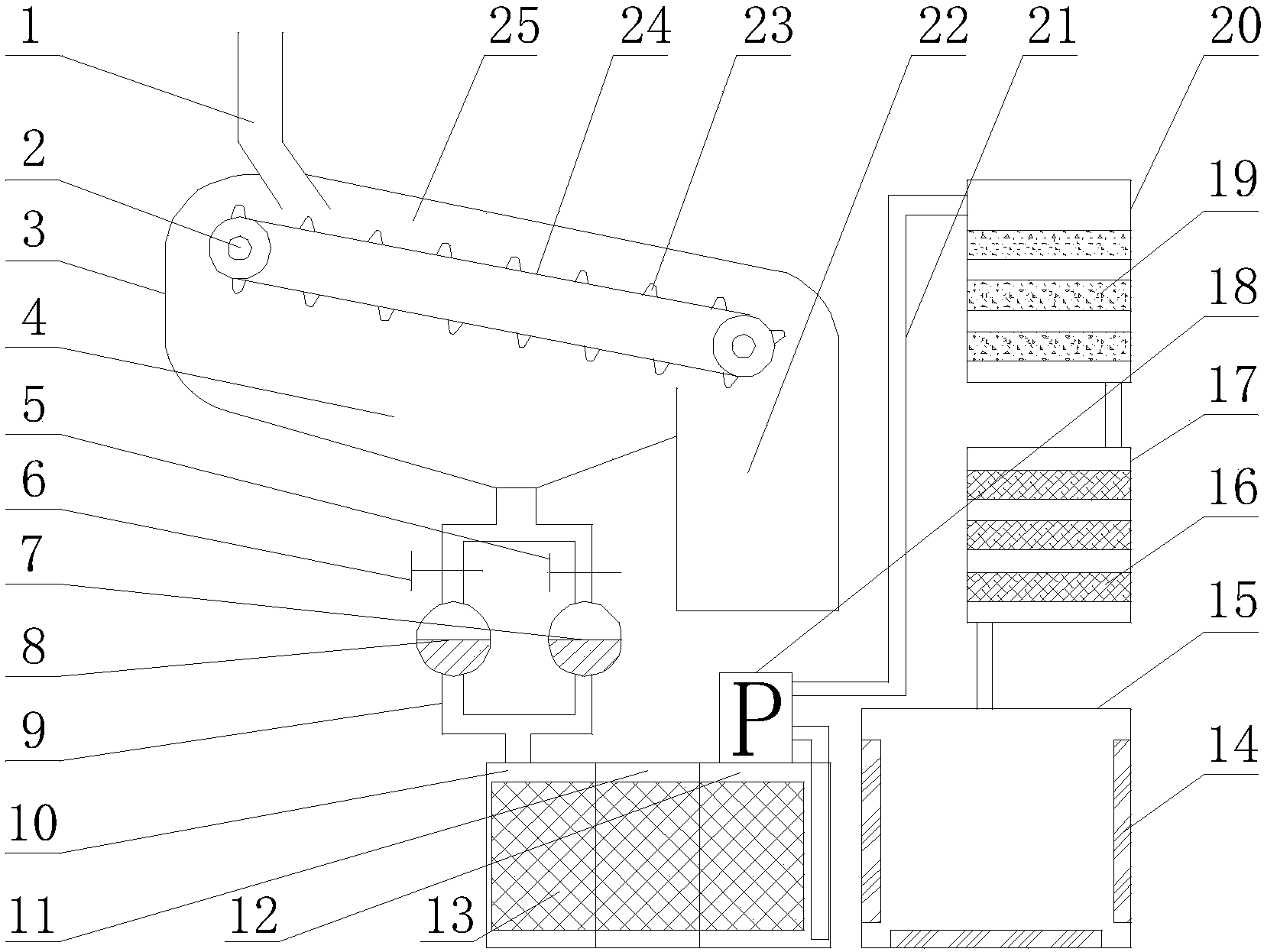

1.一种生活废水多重净化处理设备，其特征在于：包括废水预处理仓(3)，废水预处理仓(3)上设有进水口(1)，废水预处理仓(3)内部具有除杂室(25)、收杂室(22)和接水槽(4)，除杂室(25)内设有两辊筒(2)，两辊筒(2)上设有传送带(24)，传送带(24)的两侧设有挡水板(26)，传送带(24)上还均布有多个除杂凸起(23)，相邻的两个除杂凸起(23)之间均布有无数个滤孔(27)，接水槽(4)通过水路管道(21)依次连接厌氧池(10)、缺氧池(11)、好氧池(12)、沙砾过滤仓(20)、活性炭吸附仓(17)和消毒池(15)，接水槽(4)和厌氧池(10)之间的水路管道(21)上设有两支路水管(9)，两支路水管(9)上分别设有第一控制阀(5)、第一过滤器(7)和第二控制阀(6)、第二过滤器(8)，厌氧池(10)、缺氧池(11)和好氧池(12)内均设有生物填料层(13)，好氧池(12)和沙砾过滤仓(20)之间的水路管道(21)上设有抽水泵(18)，沙砾过滤仓(20)内设有多个沙砾层(19)，活性炭吸附仓(17)内设有多个活性炭吸附层(16)，消毒池(15)内设有多组紫外线消毒灯(14)。
2.根据权利要求1所述的生活废水多重净化处理设备，其特征在于：所述的接水槽(4)的底部为倒置的锥形。
3.根据权利要求1或2所述的生活废水多重净化处理设备，其特征在于：所述的沙砾层(19)的个数为3个。
4.根据权利要求1或2所述的生活废水多重净化处理设备，其特征在于：所述的活性炭吸附层(16)的个数为3个。
说明书
生活废水多重净化处理设备
技术领域
本实用新型涉及一种生活废水多重净化处理设备，属于环保设备领域。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水。人们每天持续产生的富含有机物的生活废水如果任其自由排放，必然会对人类生存的自然环境产生不可估量的恶劣影响，这些污染物将对空气、土壤和水源造成污染，危害人们的生存条件，且浪费了宝贵的水资源。传统的废水处理需要进行分级处理，工艺较长，动土较多，结构布局不合理，所以往往占地面积较大，安装和维护非常麻烦，并且废水净化效果一般;生活废水中经常会混有菜叶、果皮、泥土等，容易堵塞过滤器中的过滤网，并且过滤器一般设置为一个，只有一个过滤通路，这样在使用一段时间后，过滤网容易引起堵塞而无法进行正常过滤，影响对生活废水的处理，因此需要经常清洗维护过滤网，而过滤网清洗维护频率过快，又造成费时费力的问题。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种占地面积小、净化效果好，且能有效降防止过滤网堵塞的生活废水多重净化处理设备。
本实用新型所述的生活废水多重净化处理设备，包括废水预处理仓，废水预处理仓上设有进水口，废水预处理仓内部具有除杂室、收杂室和接水槽，除杂室内设有两辊筒，两辊筒上设有传送带，传送带的两侧设有挡水板，传送带上还均布有多个除杂凸起，相邻的两个除杂凸起之间均布有无数个滤孔，接水槽通过水路管道依次连接厌氧池、缺氧池、好氧池、沙砾过滤仓、活性炭吸附仓和消毒池，接水槽和厌氧池之间的水路管道上设有两支路水管，两支路水管上分别设有第一控制阀、第一过滤器和第二控制阀、第二过滤器，厌氧池、缺氧池和好氧池内均设有生物填料层，好氧池和沙砾过滤仓之间的水路管道上设有抽水泵，沙砾过滤仓内设有多个沙砾层，活性炭吸附仓内设有多个活性炭吸附层，消毒池内设有多组紫外线消毒灯。
所述的接水槽的底部为倒置的锥形。
所述的沙砾层的个数为3个。
所述的活性炭吸附层的个数为3个。
工作原理及过程：
使用时，辊筒带动传送带顺时针转动，混有菜叶、果皮、泥土等大颗粒杂物的生活废水通过进水口进入除杂室，混有小颗粒杂物的生活废水穿过传送带上的滤孔进入接水槽，菜叶、果皮、泥土等大颗粒杂物在除杂凸起的作用下被收集到收杂室，然后生活废水进入第一过滤器或者第二过滤器进行初步过滤，在第一控制阀和第二控制阀的作用下，第一过滤器和第二过滤器可以一个工作、一个维护，配合使用，经过初步过滤的废水进入厌氧池、缺氧池和好氧池，进行厌氧-缺氧-好氧处理，对废水中的氮磷进行有效处理，生物填料层可对废水中的有机物进行有效的净化，提高了污水处理的效果，然后，在抽水泵的作用下，废水继续被送到沙砾过滤仓，经过沙砾层的过滤后进入活性炭吸附仓，然后通过活性炭吸附层的吸附作用后进入消毒池，最后，紫外线消毒灯对水进行充分的消毒，进一步的提高了污水处理的效果，保证了处理后的水的无毒无菌。
本实用新型与现有技术相比所具有的有益效果是：
本实用新型所述的生活废水多重净化处理设备，结构布局合理，占地面积较小;进行多层净化，净化效果较好;设有废水预处理仓，可有效防止过滤网堵塞，降低过滤网清洗维护频率，并且设有两个过滤器，可防止过滤网清洗维护时对废水处理的影响。
