申请日2016.05.27
公开(公告)日2016.10.19
IPC分类号C02F1/00
摘要
本实用新型涉及雨水回收利用领域，特别涉及一种集成水处理装置，包括：设备柜、控制器、增压装置、过滤组件、排污管，其特征在于：设备柜至少一面具有开放式结构，控制器、增压装置、过滤组件分别位于设备柜的内部，增压装置一端为进水口，另一端出水口与过滤组件的进水口相连接，过滤组件的出水口为净水出口，排污管与过滤组件相连接。与现有技术相比，集成水处理装置的多个组件之间的连接非常紧凑，达到节约空间的效果。各组件可以采用预制的方式形成整体模块，降低了现场安装的繁琐程度和困难。

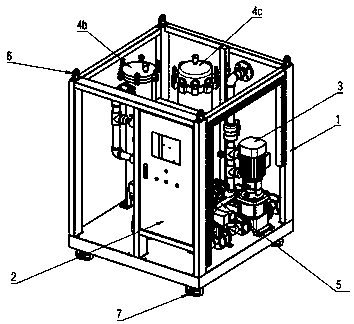

摘要附图
权利要求书
1.一种集成水处理装置，包括：设备柜(1)、控制器(2)、增压装置(3)、过滤组件(4)、排污管(5)，其特征在于：设备柜(1)至少一面具有开放式结构，控制器(2)、增压装置(3)、过滤组件(4)分别位于设备柜(1)的内部，增压装置(3)一端为进水口，另一端出水口与过滤组件(4)的进水口相连接，过滤组件(4)的出水口为净水出口，排污管(5)与过滤组件(4)相连接。
2.如权利要求1所述的集成水处理装置，其特征在于：过滤组件(4)为二级过滤结构，依次为盘式过滤器(4a)、袋式过滤器(4b)。
3.如权利要求1所述的集成水处理装置，其特征在于：过滤组件(4)为二级过滤结构，依次为盘式过滤器(4a)、芯式过滤器(4c)。
4.如权利要求1所述的集成水处理装置，其特征在于：过滤组件(4)为三级过滤结构，依次为盘式过滤器(4a)、袋式过滤器(4b)、芯式过滤器(4c)。
5.如权利要求1所述的集成水处理装置，其特征在于：设备柜(1)设置4个吊环(6)，分别位于设备柜(1)顶部的4个角处。
6.如权利要求1所述的集成水处理装置，其特征在于：设备柜(1)设置4个带刹车功能的滑轮(7)，分别位于设备柜(1)底部的4个角处。
7.如权利要求1至6任意一项所述的集成水处理装置，其特征在于：设备柜(1)的长度不超过1.8米，宽度不超过1.2米，高度不超过1.8米。
说明书
一种集成水处理装置
技术领域
本实用新型涉及雨水回收利用领域，特别涉及一种集成水处理装置。
背景技术
目前，城市化建设迅速发展，硬化地面面积急剧增加，不仅阻断了雨水对地下水的补充，而且还加大了雨洪峰值，导致城市洪涝频发;同时，我国城市缺水问题日趋严重。如果能够在雨水充分时储存雨水，并在雨水稀少时加以利用，把我们的城市改造为“海绵城市”，必然可以减少城市洪涝，缓解城市供水压力。水处理装置是雨水回收领域必不可少的部分，然而由于水处理装置由多个组件构成，现有技术方案大多通过采购多个独立分散的组件，然后在现场安装使用的方法。现有技术方案的主要缺陷在于：第一，由于多个组件之间的连接并不紧凑，会产生空间的浪费。第二，现场安装增加了施工操作的繁琐程度和困难，对安装人员的技术水平也有较高的要求。第三，现场拼凑安装缺乏质量保障，提高了因安装不良而引起的系统故障，后期维护困难。第四，设备分散，运行操作复杂。第五，由于多个组件尺寸不同，在运输过程中也十分不便，容易造成损坏。
发明内容
为了克服现有技术方案的上述缺陷，本实用新型提供了一种集成水处理装置，具有节约空间、便于安装、易于维护、操作简单、便携性强的特征。
为实现上述目的，本实用新型采用如下技术方案：
一种集成水处理装置，包括：设备柜(1)、控制器(2)、增压装置(3)、过滤组件(4)、排污管(5)，其特征在于：设备柜(1)至少一面具有开放式结构，控制器(2)、增压装置(3)、过滤组件(4)分别位于设备柜(1)的内部，增压装置(3)一端为进水口，另一端出水口与过滤组件(4)的进水口相连接，过滤组件(4)的出水口为净水出口，排污管(5)与过滤组件(4)相连接。
进一步的，过滤组件(4)为二级过滤结构，依次为盘式过滤器(4a)、袋式过滤器(4b)，或者可以依次为盘式过滤器(4a)、芯式过滤器(4c)。
进一步的，过滤组件(4)为三级过滤结构，依次为盘式过滤器(4a)、袋式过滤器(4b)、芯式过滤器(4c)。
进一步的，为了增加集成水处理装置的便捷性，在设备柜(1)设置4个吊环(6)，分别位于设备柜(1)顶部的4个角处。
进一步的，为了增加集成水处理装置的便捷性，在设备柜(1)设置4个带刹车功能的滑轮(7)，分别位于设备柜(1)底部的4个角处。
进一步的，设备柜(1)的长度不超过1.8米，宽度不超过1.2米，高度不超过1.8米。
与现有技术相比，本实用新型取得的有益效果为：
集成水处理装置的多个组件之间的连接非常紧凑，达到节约空间的效果。各组件可以采用预制的方式形成整体模块，降低了现场安装的繁琐程度和困难。集成水处理装置作为一个整体安装，降低了因组件现场拼装不良而引起的系统故障的风险。集成水处理装置作为一个整体使用，运行操作简单。集成水处理装置尺寸统一，在运输过程中十分方便，能够达到便携的效果。
