申请日2016.04.29
公开(公告)日2016.08.17
IPC分类号H01H35/26
摘要

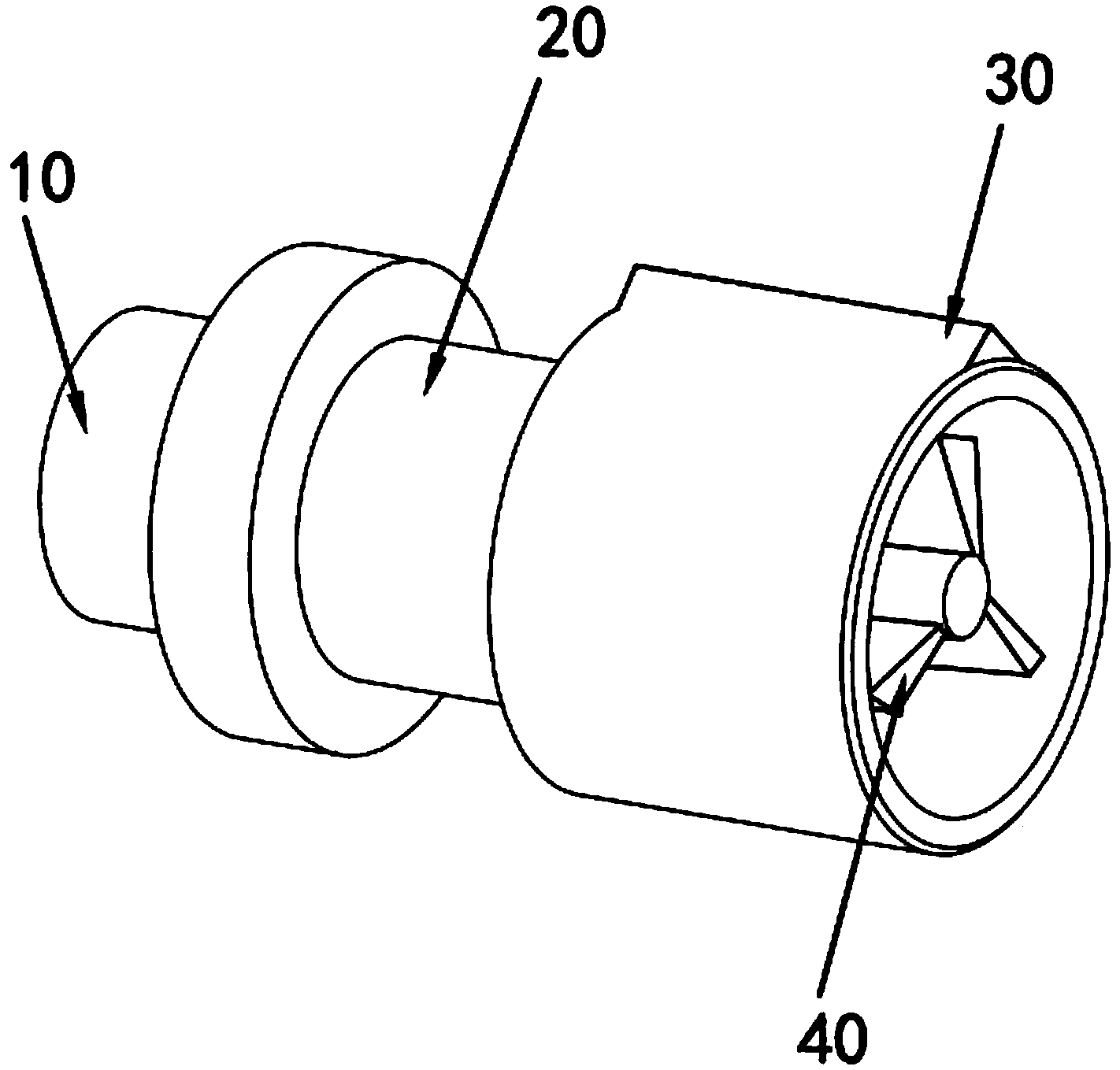

本发明公开的洗衣机水处理器的水流开关，包括壳体，所述壳体的端部设有接口，壳体内部设有叶轮，所述叶轮包括转轴，转轴沿水流的流动方向设置，在转轴上均布有若干叶片，叶片上设有磁铁，在壳体上还设有磁感应装置，壳体内侧具有附着层。本发明结构简单，使用方便，成本低廉，长期使用不易磨损堵塞。
权利要求书
1.洗衣机水处理器的水流开关，包括壳体，所述壳体的端部设有接口，其特征在于，所述的壳体内部设有叶轮，所述叶轮包括转轴，所述的转轴沿水流的流动方向设置，在转轴上均布有若干叶片，所述的叶片上设有磁铁，在壳体上还设有磁感应装置，所述壳体内侧具有附着层。
2.根据权利要求1所述的水流开关，其特征在于，所述的外壳上一体成型一凸起，所述的凸起呈条形，凸起沿壳体的轴向设置，凸起内部设有安装孔，所述的磁感应装置设置在该安装孔内。
3.根据权利要求1所述的水流开关，其特征在于，所述的壳体内固定设置有安装架，所述的安装架由三根支架构成，所述的三根支架相互之间呈120°设置，在三根支架的相交位置处设置有安装座，所述的叶轮活动联接在该安装座上。
4.根据权利要求4所述的水流开关，其特征在于，所述的支架正对水流方向一面设有锥形面。
5.根据权利要求1、2、3或4所述的水流开关，其特征在于，在壳体的外部还设有凹槽。
6.根据权利要求1所述的水流开关，其特征在于，所述壳体内侧的附着层中具有半裸露于附着层上的硅橡胶层包覆的芯部为多孔硅胶的过滤颗粒，所述过滤颗粒在附着层上的裸露部分为过滤颗粒总体积的1/4-1/3，所述过滤颗粒的硅橡胶层的外表面上还嵌有高白石英砂颗粒，过滤颗粒中硅橡胶层的平均厚度占该过滤颗粒半径的1/3-1/2，多孔硅胶在过滤颗粒中为破碎的不规则颗粒形态且在过滤颗粒中成分散状。
7.根据权利要求6所述的水流开关，其特征在于，所述过滤颗粒在附着层上的裸露部分的具有流线型结构，且过滤颗粒在逆水端的表面弧度大于顺水端的表面弧度。
8.根据权利要求6所述的水流开关，其特征在于，所述每一个过滤颗粒的外表面嵌有3-6颗高白石英砂颗粒。
9.根据权利要求6或8所述的水流开关，其特征在于，所述高白石英砂颗粒与其所在的过滤颗粒表面保持圆滑过渡。
说明书
洗衣机水处理器的水流开关
技术领域
本发明涉及一种水流开关，尤其涉及一种洗衣机水处理器的水流开关。
背景技术
洗衣机水处理器是一种新兴的家庭用具，主要用于对清洗衣物的水进行处理，在水中融入臭氧、银离子，使水本身具有除污、杀菌的功能，从而使得洗衣更加健康环保。洗衣机水处理器内的水处理装置由主控板程序自动控制，并在洗衣机水处理器的进水口出设置一个水流感应开关，当水流流入洗衣机水处理器时，水流感应开关将水流信号转化为电信号发生到主控板。
现有的水流感应开关多采用重力式的，重力式的水流感应开关在进水口处设置一个挡环，用磁性材料制成的滚珠封住挡环的开口，当水流进入时，水流的推力推动滚珠发生位移，使得外部的感应装置感应到滚珠的位置变化，产生信号。该种水流感应开关，由于滚珠采用磁性材料制成，会吸附水中的铁屑，使得滚珠的外部形状发生一些变化，容易发生卡住的情况，使用寿命短，影响洗衣机水处理器的正常使用。需要设计一种结构简单，感应效果好，使用寿命长的水流感应开关。
发明内容
本发明要解决的技术问题是:提供一种洗衣机水处理器的水流开关，该水流开关结构简单，感应效果好，使用寿命长。
为了解决所述技术问题，本发明的技术方案：一种洗衣机水处理器的水流开关，包括壳体，所述壳体的端部设有接口，其特征在于，所述的壳体内部设有叶轮，所述叶轮包括转轴，所述的转轴沿水流的流动方向设置，在转轴上均布有若干叶片，所述的叶片上设有磁铁，在壳体上还设有磁感应装置，壳体内侧具有附着层。
作为优选，所述的外壳上一体成型一凸起，所述的凸起呈条形，凸起沿壳体的轴向设置，凸起内部设有安装孔，所述的磁感应装置设置在该安装孔内。
作为优选，所述的壳体内固定设置有安装架，所述的安装架由三根支架构成，所述的三根支架相互之间呈120°设置，在三根支架的相交位置处设置有安装座，所述的叶轮活动联接在该安装座上。
作为优选，所述的支架正对水流方向一面设有锥形面。
作为优选，在壳体的外部还设有凹槽。
作为优选，所述壳体内侧的附着层中具有半裸露于附着层上的硅橡胶层包覆的芯部为多孔硅胶的过滤颗粒，所述过滤颗粒在附着层上的裸露部分为过滤颗粒总体积的1/4-1/3，所述过滤颗粒的硅橡胶层的外表面上还嵌有高白石英砂颗粒，过滤颗粒中硅橡胶层的平均厚度占该过滤颗粒半径的1/3-1/2，多孔硅胶在过滤颗粒中为破碎的不规则颗粒形态且在过滤颗粒中成分散状。本方案通过采用硅橡胶与多孔硅胶复合过滤吸附方案，以平抑多孔硅胶的使用成本，同时借助硅橡胶的表面性能提升颗粒的吸附性能，同时采用硅橡胶对多孔硅胶进行包覆的形态，实现对多孔硅胶进行保护，以防止在使用过程中因微细颗粒溢出而损伤器壁及周边设备，这里具有多孔微孔结构的硅橡胶具有良好的防护作用，同时还可以防止多孔硅胶的微细成份泄露而造成污染，并且便于实现再生和重复利用，降低应用和循环成本。在节流颗粒的硅橡胶层的外表面上镶嵌半裸露的高白石英砂颗粒，不仅可以增强节流颗粒间的咬合能力，同时还通过石英砂颗粒辅助地判断节流颗粒的受污染程度，以确定是否需要进行更换维护，便于检查，降低维护成本，提升设备的安全卫生性能。
作为优选，所述过滤颗粒在附着层上的裸露部分的具有流线型结构，且过滤颗粒在逆水端的表面弧度大于顺水端的表面弧度。本方案通过设置节流颗粒露出附着层的部分具有流线型外形结构，从而降低节流颗粒对流体的阻碍，同时可以调节管内流体的流动，避免出现涡流或者湍流而干扰感应开关，提高精确性和稳定性。
作为优选，所述每一个过滤颗粒的外表面嵌有3-6颗高白石英砂颗粒。控制高白石英砂在节流颗粒上的镶嵌数量，有利于控制生产的成本，同时能够调整节流颗粒的质量密度，而提高装填性能，和壳体部分的整体质量和重心分布控制需要，提高产品对不同应用要求的适应性。
作为优选，所述高白石英砂颗粒与其所在的过滤颗粒表面保持圆滑过渡。
本发明具有以下优点：1、采用叶轮式的结构来代替滚珠的设计，不会发生卡壳的情况，使用寿命长;2、采用安装架来安装叶轮，安装固定效果好，对水流的流量影响小;3、在安装架支架正对水流流向的一面采用锥形设计，减小了水流对支架的冲击力，使得安装架的受力更科学。
