申请日2016.05.27
公开(公告)日2016.11.02
IPC分类号C02F9/08
摘要
一种家庭污水分类处理装置，属于家庭污水处理设备技术领域，其特征在于，包括过滤箱、第一储水箱、油水处理箱、泡沫水处理箱、消毒箱、紫外灯灭菌箱和第二储水箱。本实用新型提供的家庭污水分类处理装置，能够将生活中的油水和泡沫水有针对性的处理，根据不同的用途将污水处理到不同的程度加以利用，增强了污水处理效果、实现节省时间、节约能源和降低水处理成本的目的。本实用新型还具有结构简单、使用方便，可根据需要方便移动等优点。

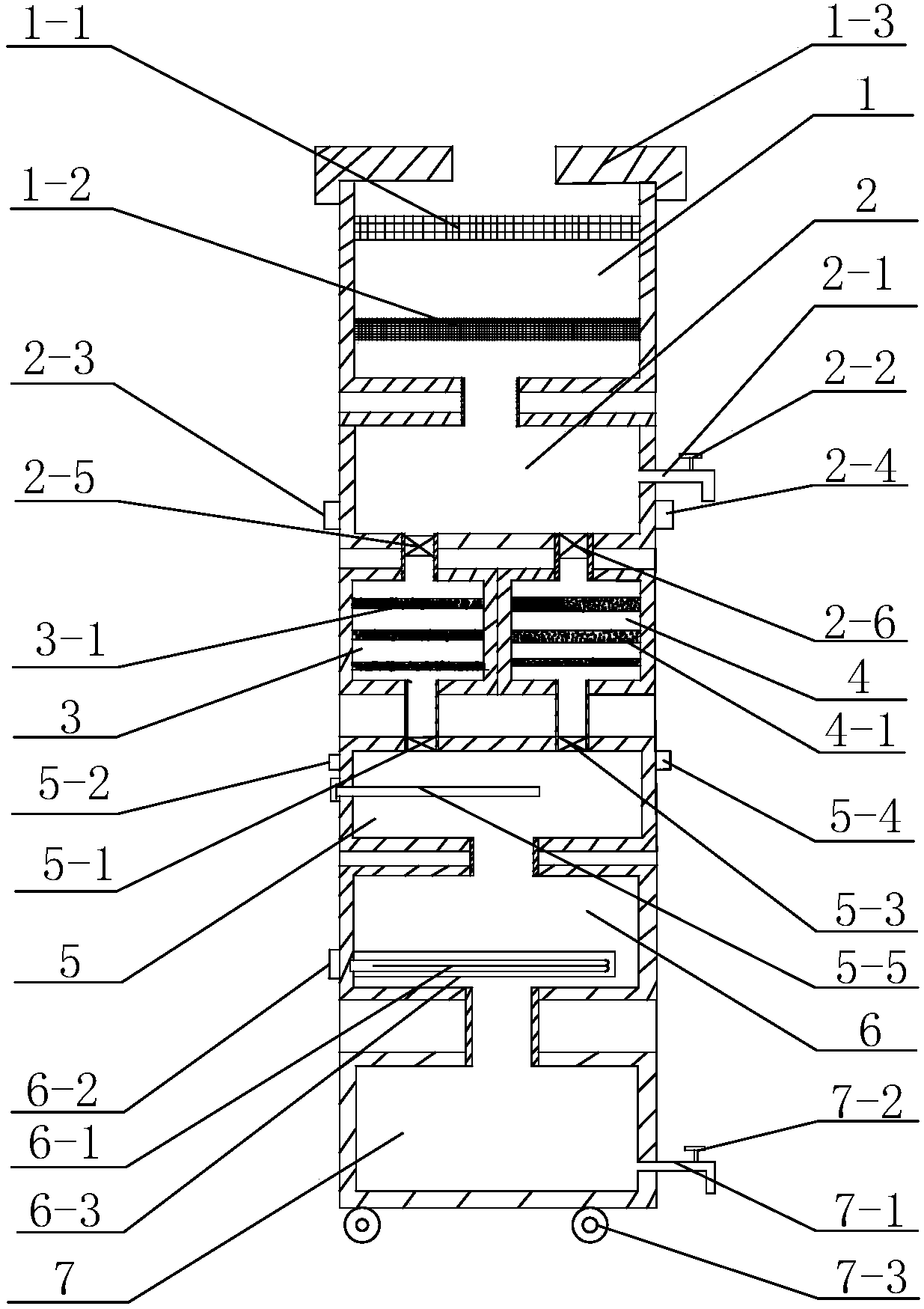

摘要附图
权利要求书
1.一种家庭污水分类处理装置，其特征在于，包括过滤箱、第一储水箱、油水处理箱、泡沫水处理箱、消毒箱、紫外灯灭菌箱和第二储水箱;
所述的过滤箱顶部设有进水口，底部设有出水口，过滤箱出水口与第一储水箱顶部的进水口连接，所述的第一储水箱底部设置第一出水口和第二出水口，第一出水口处和第二出水口处分别设置第一可控制挡片和第二可控制挡片，第一可控制挡片和第二可控制挡片的挡片控制开关分别设置在第一储水箱的外壁上，第一储水箱侧壁设置出水管，第一储水箱的第一出水口通过水管与油水处理箱顶部的进水口连接，第二出水口通过水管与泡沫水处理箱顶部的进水口连接;所述的油水处理箱内部设置多层吸油剂层，底部设置出水口，油水处理箱的出水口通过水管与消毒箱的顶部的一个进水口连接;所述的泡沫水处理箱内部设置多层消泡剂层，底部设置出水口，泡沫水处理箱的出水口通过水管与消毒箱顶部的另一个进水口连接;所述的消毒箱内部设置臭氧发生器，底部设置出水口，消毒箱的出水口通过水管与紫外灯灭菌箱顶部进水口连接;所述的紫外灯灭菌箱内部设置紫外灯管，底部设置出水口，紫外灯灭菌箱的出水口通过水管与第二储水箱顶部进水口连接，所述的第二储水箱侧壁设置出水管。
2.根据权利要求1所述的家庭污水分类处理装置，其特征在于，所述的过滤箱、第一储水箱、油水处理箱、泡沫水处理箱、消毒箱、紫外灯灭菌箱和第二储水箱通过支架固定连接。
3.根据权利要求1所述的家庭污水分类处理装置，其特征在于，所述的第一储水箱侧壁设置的出水管和第二储水箱侧壁设置的出水管上分别设置流量调节阀门。
4.根据权利要求1所述的家庭污水分类处理装置，其特征在于，所述的消毒箱顶部与油水处理箱和泡沫水处理箱连接的两个进水口处分别设置第三可控制挡片和第四可控制挡片，第三可控制挡片和第四可控制挡片的挡片控制开关分别设置在消毒箱的外壁上。
5.根据权利要求1所述的家庭污水分类处理装置，其特征在于，所述的紫外灯管外部设置有防水灯罩。
6.根据权利要求1或5所述的家庭污水分类处理装置，其特征在于，所述的紫外灯管设置有紫外灯开关，所述的紫外灯开关设置在紫外灯灭菌箱的外壁上。
7.根据权利要求1所述的家庭污水分类处理装置，其特征在于，所述的过滤箱自上而下依次设置粗过滤网和精过滤网。
8.根据权利要求1所述的家庭污水分类处理装置，其特征在于，所述的过滤箱的进水口处设置有盖体。
9.根据权利要求1所述的家庭污水分类处理装置，其特征在于，所述的第二储水箱底部设置万向轮。
说明书
一种家庭污水分类处理装置
技术领域
本实用新型涉及一种家庭污水处理装置，具体涉及一种家庭污水分类处理装置，属于家庭污水处理设备技术领域。
背景技术
水资源短缺是目前全球都在面临的严重问题，尤其我国是一个水资源分布极不均匀的国家，开发新技术、新方法将生活污水经过处理后循环再利用不仅是节约水资源的有效方法，同时也能避免生活污水对环境的污染。我们日常生活中，每天都会产生许多的废水，在城市中，生活废水通过管道集中到污水处理厂，集中处理后再排放，给污水处理厂带来很大的压力，在小城镇和农村等地，生活废水未经处理直接排放到水体中，更会造成水体污染。
随着人们对环境保护和节约水资源认识的不断提高，现有技术中已经出现了一些家庭污水处理的设备，例如专利号为201520330790.X的专利，提供了一种家庭污水处理装置，专利号为201420403878.5的专利，提供了一种节能水处理利用装置，类似的专利技术中，都是将生活中不同种类的污水一同加入到处理装置中一同处理，处理后达到统一的要求再将处理后的水加以循环利用，此种污水处理技术缺乏针对性，日常生活中，家庭污水大致可分为带油污水和泡沫水，有针对性的分类处理，可以得到更好的污水处理效果，而且，根据污水处理后的不同用途，可以将污水处理到不同程度后加以利用，可节省时间和能源。
发明内容
针对背景技术中现有技术所存在的技术问题，本实用新型提供一种家庭污水分类处理装置，该装置能够将生活中的油水和泡沫水有针对性的处理，根据不同的用途将污水处理到不同的程度加以利用，增强了污水处理效果、实现节省时间、节约能源和降低水处理成本的目的。
本实用新型具体实施方案为：
一种家庭污水分类处理装置，包括过滤箱、第一储水箱、油水处理箱、泡沫水处理箱、消毒箱、紫外灯灭菌箱和第二储水箱。
所述的过滤箱顶部设有进水口，底部设有出水口，过滤箱出水口与第一储水箱顶部的进水口连接，所述的第一储水箱底部设置第一出水口和第二出水口，第一出水口处和第二出水口处分别设置第一可控制挡片和第二可控制挡片，第一可控制挡片和第二可控制挡片的挡片控制开关分别设置在第一储水箱的外壁上，第一储水箱侧壁设置出水管，第一储水箱的第一出水口通过水管与油水处理箱顶部的进水口连接，第二出水口通过水管与泡沫水处理箱顶部的进水口连接;所述的油水处理箱内部设置多层吸油剂层，底部设置出水口，油水处理箱的出水口通过水管与消毒箱的顶部的一个进水口连接;所述的泡沫水处理箱内部设置多层消泡剂层，底部设置出水口，泡沫水处理箱的出水口通过水管与消毒箱顶部的另一个进水口连接;所述的消毒箱内部设置臭氧发生器，底部设置出水口，消毒箱的出水口通过水管与紫外灯灭菌箱顶部进水口连接;所述的紫外灯灭菌箱内部设置紫外灯管，底部设置出水口，紫外灯灭菌箱的出水口通过水管与第二储水箱顶部进水口连接，所述的第二储水箱侧壁设置出水管。
所述的过滤箱、第一储水箱、油水处理箱、泡沫水处理箱、消毒箱、紫外灯灭菌箱和第二储水箱通过支架固定连接。
所述的过滤箱自上而下依次设置粗过滤网和精过滤网。
所述的过滤箱的进水口处设置有盖体。
所述的第一储水箱侧壁设置的出水管和第二储水箱侧壁设置的出水管上分别设置流量调节阀门。
所述的消毒箱顶部与油水处理箱和泡沫水处理箱连接的两个进水口处分别设置第三可控制挡片和第四可控制挡片，第三可控制挡片和第四可控制挡片的挡片控制开关分别设置在消毒箱的外壁上。
所述的紫外灯管外部设置有防水灯罩。
所述的紫外灯管设置有紫外灯开关，所述的紫外灯开关设置在紫外灯灭菌箱的外壁上。
所述的第二储水箱底部设置万向轮。
本实用新型的有益效果如下：
1、本实用新型可对生活中的泡沫水和油水有针对性的处理，加强了污水处理效果;
2、本实用新型可根据水的用途，将污水处理到合适的程度后加以利用，节省时间、节约能源，同时降低了污水处理成本。
3、本实用新型结构简单、使用方便，可根据需要方便移动。
