申请日2016.05.27
公开(公告)日2016.11.09
IPC分类号E03F9/00
摘要
本实用新型公开了一种污水管道疏通器，涉及污水处理设备领域，该污水管道疏通器的手柄径向加工有若干防滑凹槽，手柄的一端设有螺旋盘绕的螺旋钢丝，螺旋钢丝的头部连接有圆球形的疏通头，伸缩钢丝穿过手柄心部与疏通头相连接，且伸缩钢丝的另一端设有圆环形的拉环，使用时一手握住手柄，将疏通头伸入管道内，另一手来回拉动拉环，使伸缩钢丝带动疏通头捣动阻塞物，且螺旋钢丝可增大疏通直径，由于直接通过拉环控制伸缩钢丝，且疏通头设计成球状，不易缠绕住水管中的杂物，可有效防止疏通器被缠住。

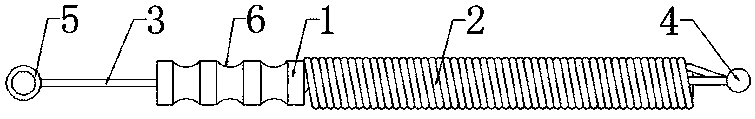

摘要附图
权利要求书
1.一种污水管道疏通器，其特征在于：所述污水管道疏通器包括圆管形的手柄，手柄径向加工有若干防滑凹槽，且防滑凹槽的截面为圆弧形，手柄的一端设有螺旋盘绕的螺旋钢丝，螺旋钢丝的头部连接有圆球形的疏通头，伸缩钢丝穿过手柄心部与疏通头相连接，且伸缩钢丝的另一端设有圆环形的拉环，拉环与伸缩钢丝为整体式结构。
2.根据权利要求1所述的污水管道疏通器，其特征在于：所述手柄由硬质PVC塑料制造。
3.根据权利要求1所述的污水管道疏通器，其特征在于：所述螺旋钢丝、伸缩钢丝、疏通头、拉环均由不锈钢制造。
4.根据权利要求1所述的污水管道疏通器，其特征在于：所述螺旋钢丝与疏通头，以及伸缩钢丝与疏通头均通过焊接连接在一起。
5.根据权利要求1所述的污水管道疏通器，其特征在于：所述伸缩钢丝与手柄间隙配合。
说明书
污水管道疏通器
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种污水管道疏通器。
背景技术
管道疏通器是用来清理疏通下水道等排污管道的工具。常见的管道疏通器有钢丝类型和气压式类型两种，是污水处理中不可缺少的工具。
现有的污水管道结构复杂，而常见的管道疏通器设计简单，在疏通管道的过程中容易发生缠绕，导致管道疏通器不能正常工作，甚至拔不出管道，或者断裂。
实用新型内容
本实用新型所要解决的技术问题是提供一种污水管道疏通器，通过设计伸缩钢丝和螺旋钢丝相配合，以解决现有管道疏通器易被缠住的缺陷。
为实现上述目的，本实用新型提供以下的技术方案：一种污水管道疏通器，其特征在于：所述污水管道疏通器包括圆管形的手柄，手柄径向加工有若干防滑凹槽，且防滑凹槽的截面为圆弧形，手柄的一端设有螺旋盘绕的螺旋钢丝，螺旋钢丝的头部连接有圆球形的疏通头，伸缩钢丝穿过手柄心部与疏通头相连接，且伸缩钢丝的另一端设有圆环形的拉环，拉环与伸缩钢丝为整体式结构。
优选的，所述手柄由硬质PVC塑料制造。
优选的，所述螺旋钢丝、伸缩钢丝、疏通头、拉环均由不锈钢制造。
优选的，所述螺旋钢丝与疏通头，以及伸缩钢丝与疏通头均通过焊接连接在一起。
优选的，所述伸缩钢丝与手柄间隙配合。
采用以上技术方案的有益效果是：该污水管道疏通器的手柄径向加工有若干防滑凹槽，手柄的一端设有螺旋盘绕的螺旋钢丝，螺旋钢丝的头部连接有圆球形的疏通头，伸缩钢丝穿过手柄心部与疏通头相连接，且伸缩钢丝的另一端设有圆环形的拉环，使用时一手握住手柄，将疏通头伸入管道内，另一手来回拉动拉环，使伸缩钢丝带动疏通头捣动阻塞物，且螺旋钢丝可增大疏通直径，由于直接通过拉环控制伸缩钢丝，且疏通头设计成球状，不易缠绕住水管中的杂物，可有效防止疏通器被缠住
